塑料件注塑成型模具结构三维设计

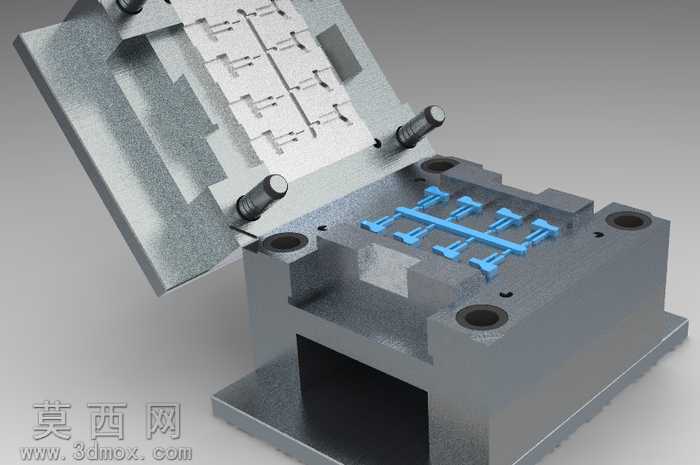

本作品为塑料零件注塑成型模具的三维设计成果，采用三维参数化建模软件完成全结构的数字化搭建，完整还原了两板模开模状态下的全部核心结构。建模过程中严格遵循注塑模具设计规范，首先根据目标塑料制件的结构特征完成分型面的创建，精准分割出定模型腔与动模型芯部分，型腔区域完整复刻制件的外轮廓造型，型芯部分对应制件的内部结构特征，确保合模后能够形成封闭的、尺寸精度符合要求的成型空腔。模型完整搭建了模架的基础结构，包含定模座板、动模座板、支撑板、垫块等标准模架组件，各板件之间的连接定位结构、导柱导套的配合位置均按照标准模架参数进行建模，保证模架开合过程的导向精度。浇注系统部分在分型面上设计了平衡式分流道结构，从主流道入口延伸至各个型腔的浇口位置，流道截面尺寸、浇口形式均结合塑料熔体的流动特性进行设计，确保注塑过程中熔体能够均匀填充各个型腔，减少填充不均导致的制件缺陷。模型中还还原了合模定位用的锁模组件、冷却水路的接口结构，开模状态下可以清晰看到型腔内预留的塑料浇注系统凝料与成型制件的排布，直观展示了注塑生产中熔体从流道进入型腔填充成型的过程。材质渲染阶段，对模具金属部件赋予了磨砂钢材的材质效果，还原模具钢经过精加工后的哑光金属质感，对型腔内的塑料制件与流道凝料赋予了亮蓝色工程塑料材质，与金属模架形成清晰的视觉区分，便于观察成型区域的结构细节；合页式的定模翻盖结构采用真实的铰接约束设置，能够直观展示开模后制件与流道凝料的脱出状态，整体建模逻辑清晰，各部件之间的装配关系准确，无结构干涉问题，完整呈现了小型多腔注塑模具的典型结构特征，可用于注塑模具结构认知、设计参考以及注塑工艺原理的演示使用。
