斜抽芯注塑模具结构三维设计

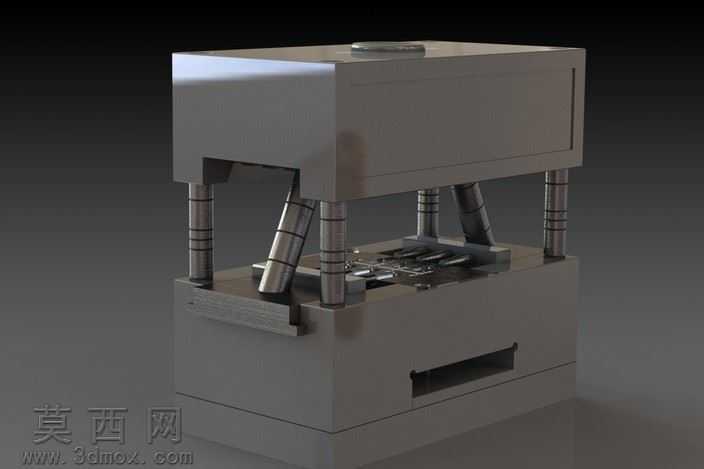

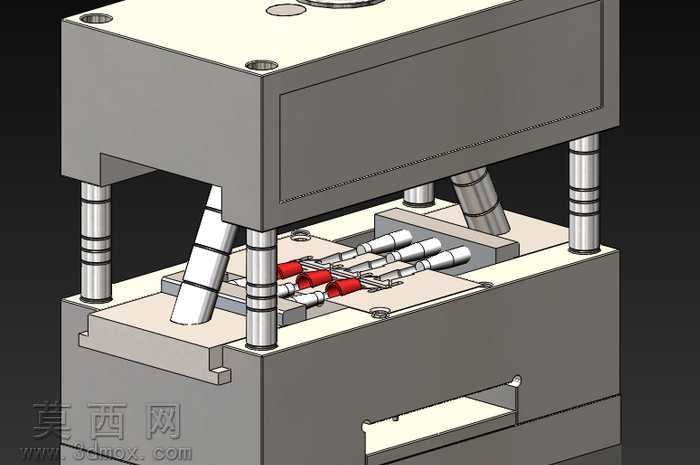

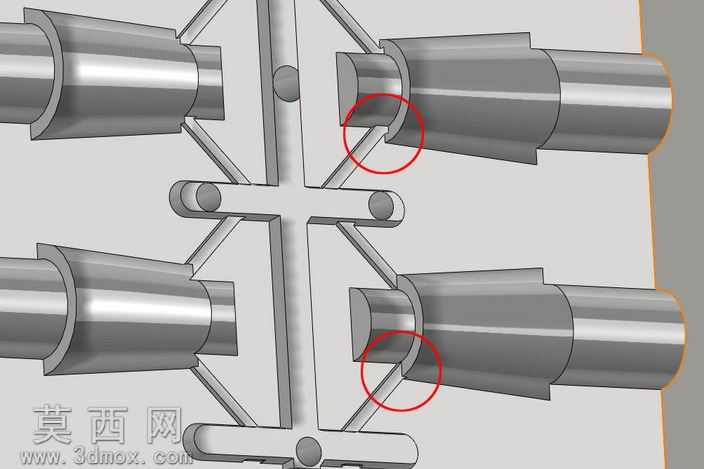

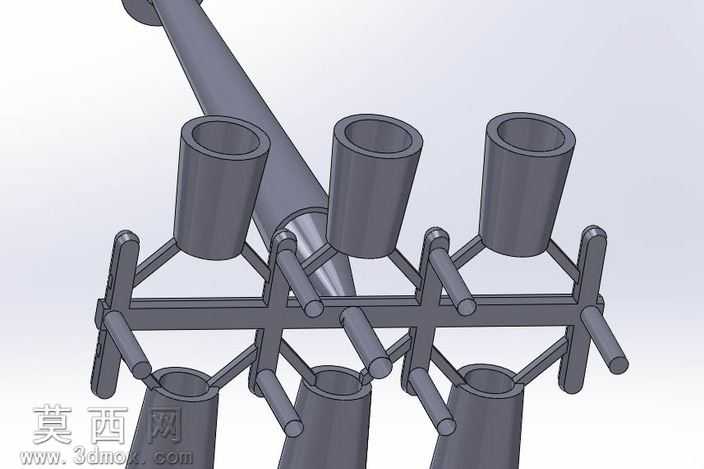

本套斜抽芯注塑模具采用三维参数化建模完成整体设计，建模过程中严格遵循注塑模具设计规范，对各零部件的配合公差、装配关系进行了精准还原，通过装配约束实现了模架、导柱导套、斜抽芯机构、型腔型芯、顶出组件的完整装配，可直观展示模具的开合模动作逻辑。模型渲染阶段针对不同零部件赋予了差异化材质：模架部分采用哑光灰铸铁材质还原金属机架的厚重质感，导柱导套设置为抛光镀铬金属材质体现导向零件的高精度加工表面，斜导柱与滑块抽芯组件区分了不同金属的色泽差异，型腔内部的成型产品部分采用半透明工程塑料材质，清晰展示内部流道与成型区域的对应关系，红色密封件采用橡胶材质表现弹性零件的视觉特征。结构设计上，该模具采用标准两板模模架搭配斜导柱侧向抽芯机构，四根等高导柱对称布置于模架四角，保证上下模合模时的定位精度，避免合模错位导致的型腔损伤；斜向布置的斜导柱贯穿滑块组件，开模过程中可带动侧抽芯滑块沿导滑槽完成侧向抽芯动作，解决产品侧面倒扣结构的脱模难题；型腔区域采用镶拼式结构设计，便于后续加工修整与磨损更换，降低模具维护成本；顶出机构预留了标准顶针安装位，合模状态下顶针板面与模架底部贴合，开模后可通过注塑机推杆带动顶出板完成产品脱模动作。设计过程中优先考虑了模具的加工工艺性与生产实用性，所有零部件均采用标准化参数设计，模架尺寸、导柱直径、斜导柱倾斜角度均经过运动仿真验证，确保开合模过程中无运动干涉，抽芯行程满足产品倒扣脱模的距离要求，冷却水道的布置避开了抽芯机构与顶出组件的安装位置，可实现成型过程中的均匀冷却，有效缩短注塑成型周期，提升生产效率，整套模型完整还原了斜抽芯注塑模具的典型结构，可作为模具结构学习、设计参考的直观案例。
