电子焊接工位焊烟吸入净化装置

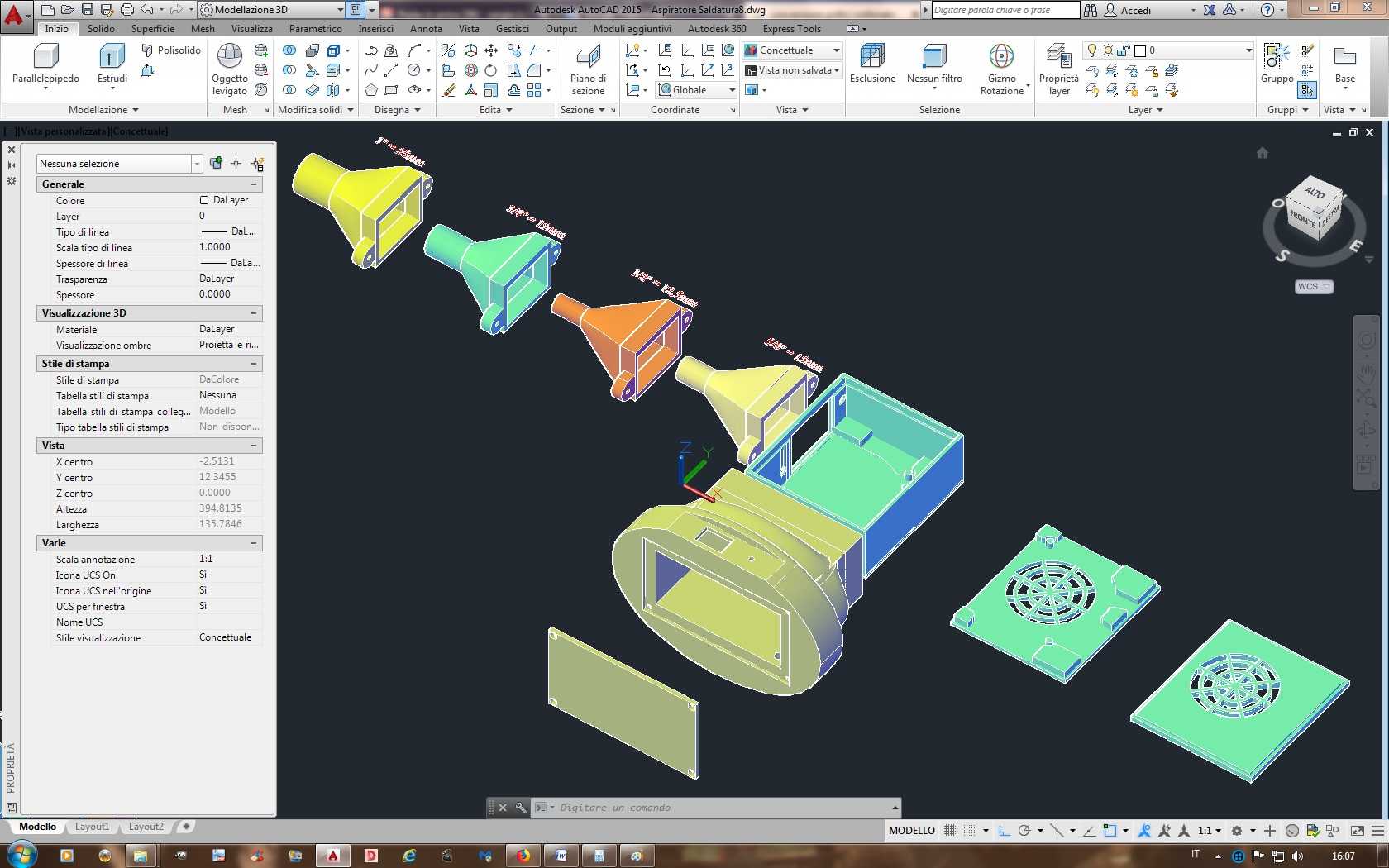

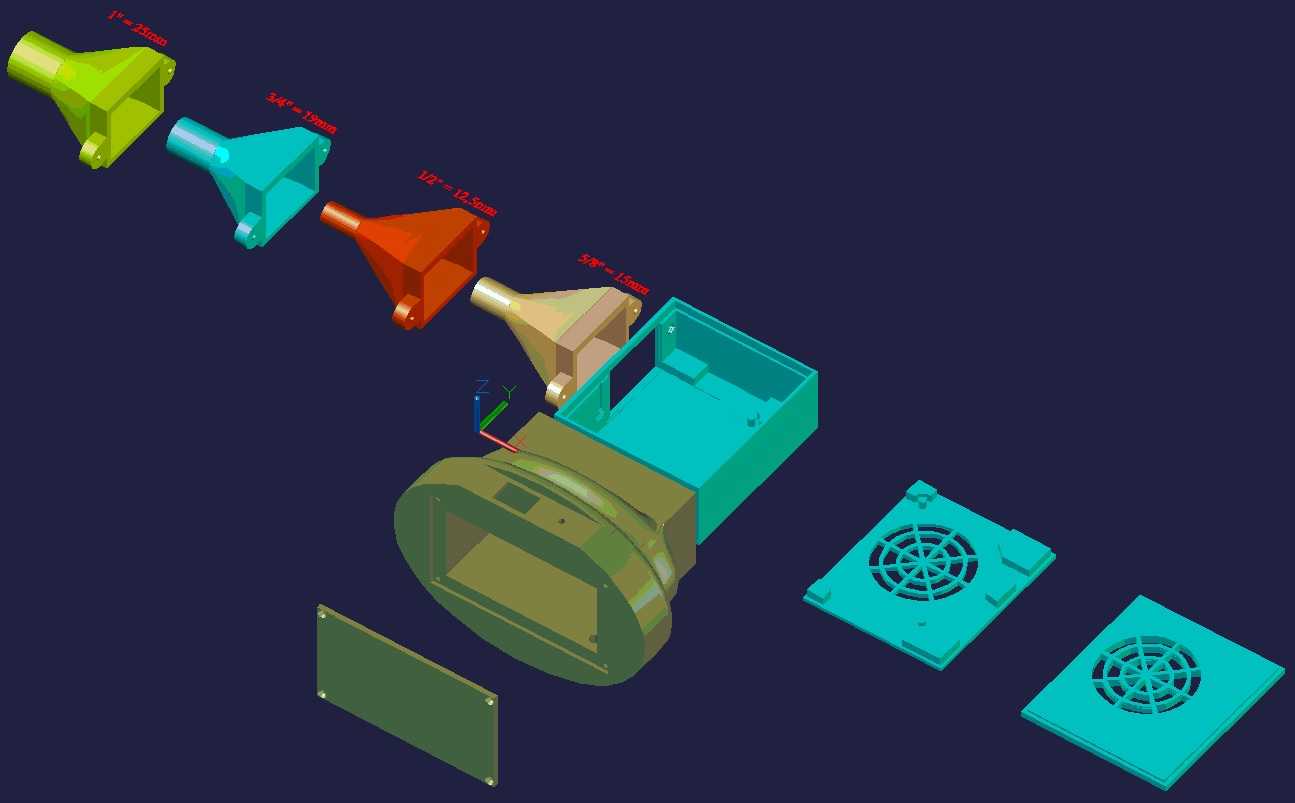

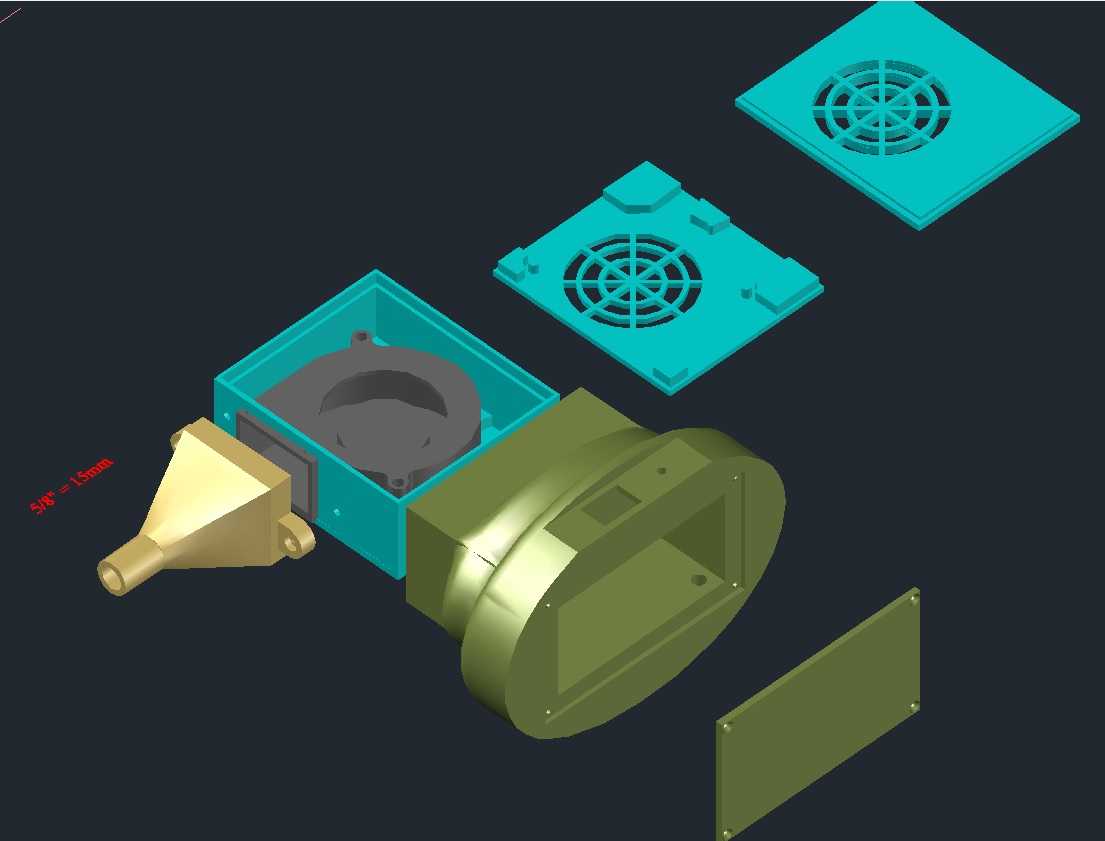

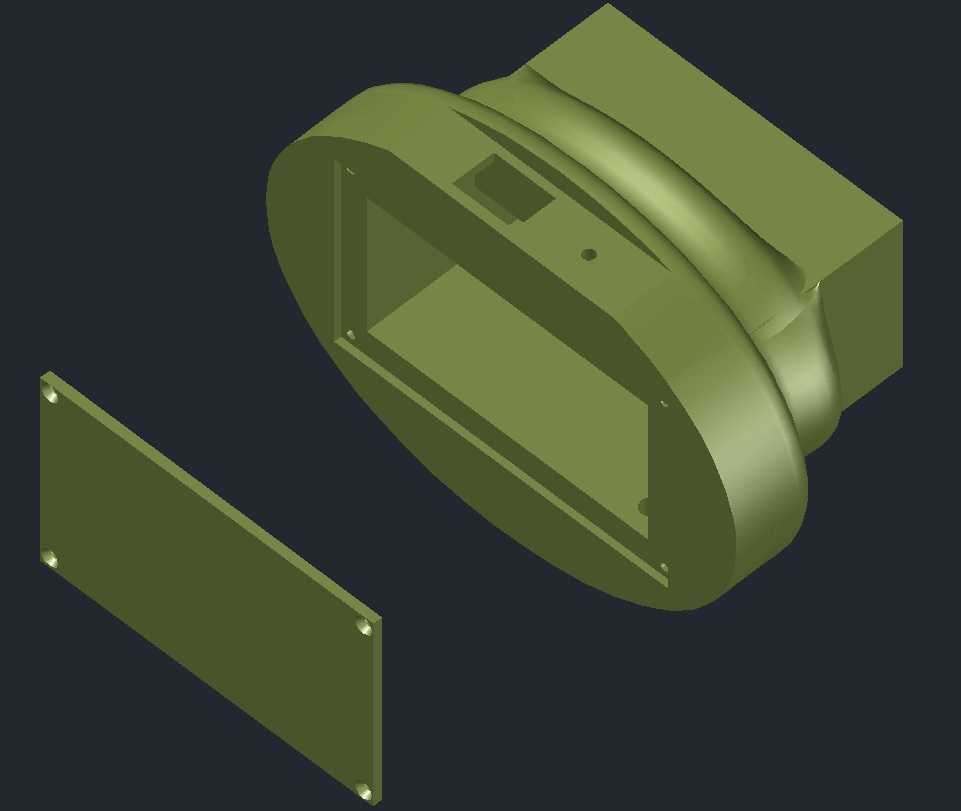

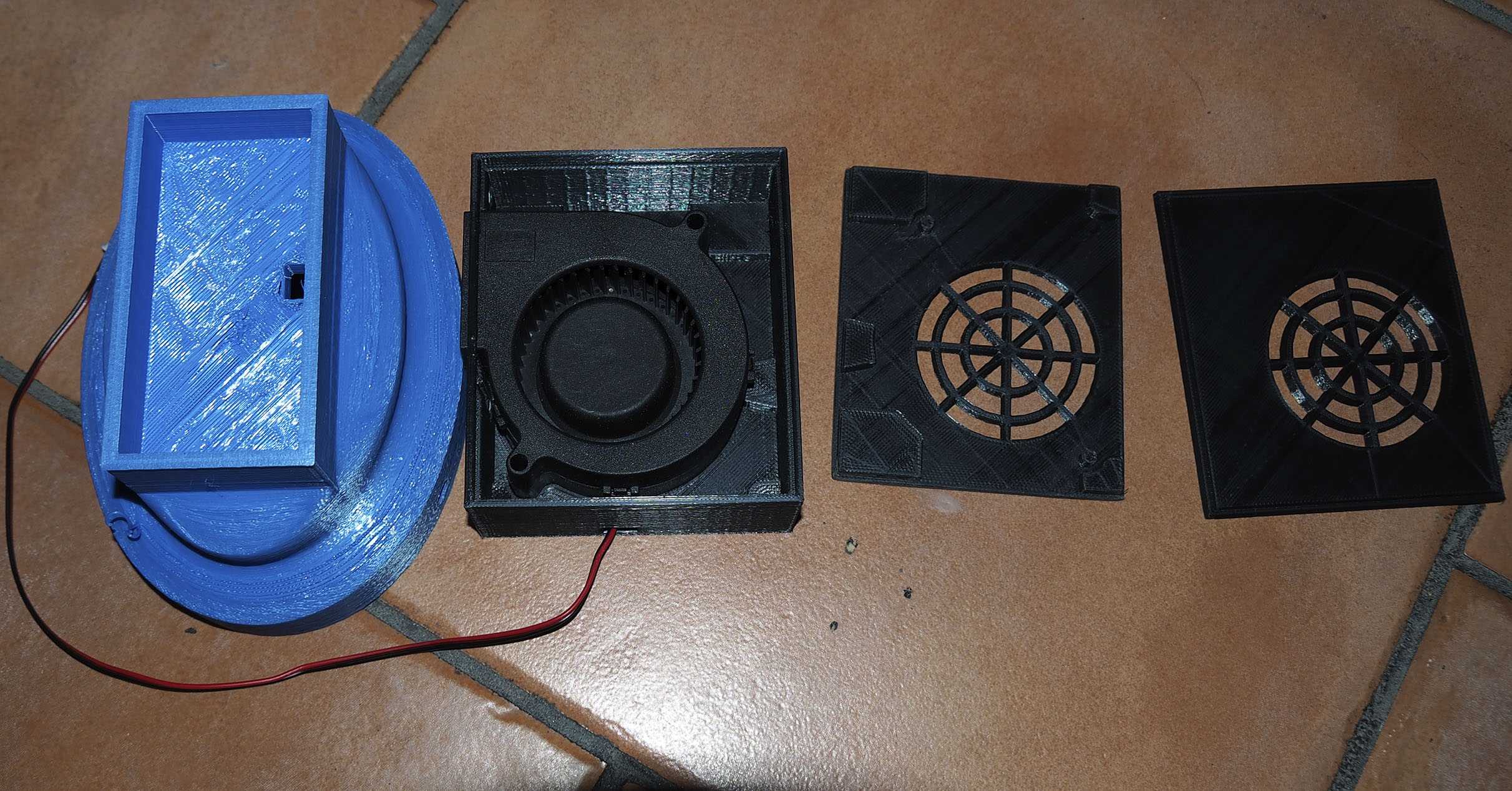

　　在电子组装、小批量PCB返修、手工焊接实训这类场景里，焊锡丝熔化时逸出的含松香、铅化合物的烟雾一直是工位环境的核心痛点，这类焊烟产生点分散、单点位发烟量不大但持续时间长，大型集中式除尘系统管路覆盖成本高、末端吸力损耗大，很难适配零散分布的手工焊接工位，这款小型焊烟吸入装置就是针对这类分散工位的点对点捕集需求设计的。装置核心功能是在焊烟产生的近点位形成稳定负压区，第一时间将逸散的焊烟捕集吸入，经过内置过滤层截留烟气中的固态颗粒物与吸附气态有害成分后，排出洁净空气，避免焊烟被作业人员吸入，同时也防止焊烟在车间内无组织扩散附着在电子元器件表面造成后续焊接不良。从结构设计逻辑上看，整套装置采用分体模块化思路，

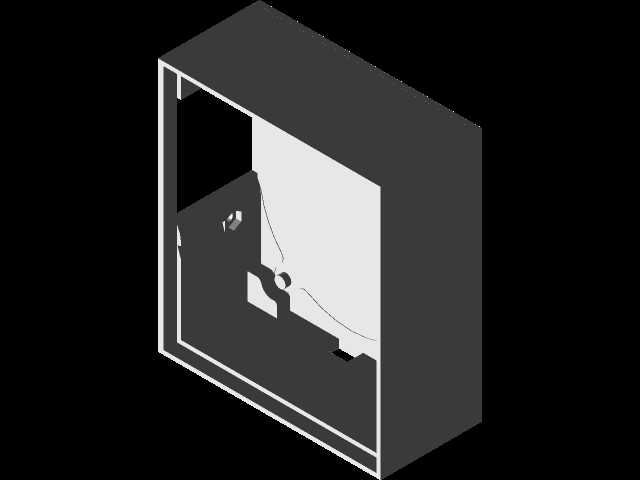

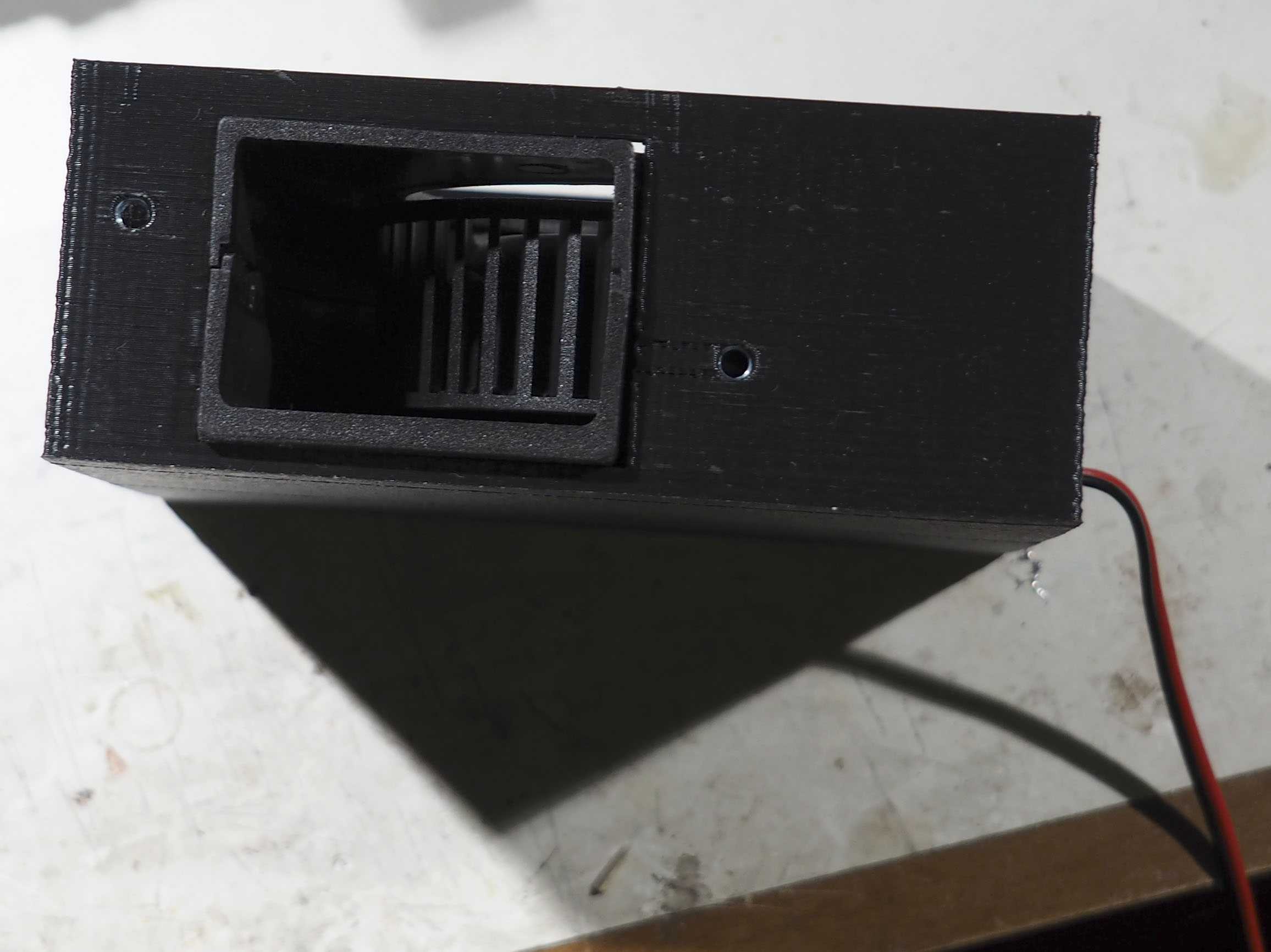

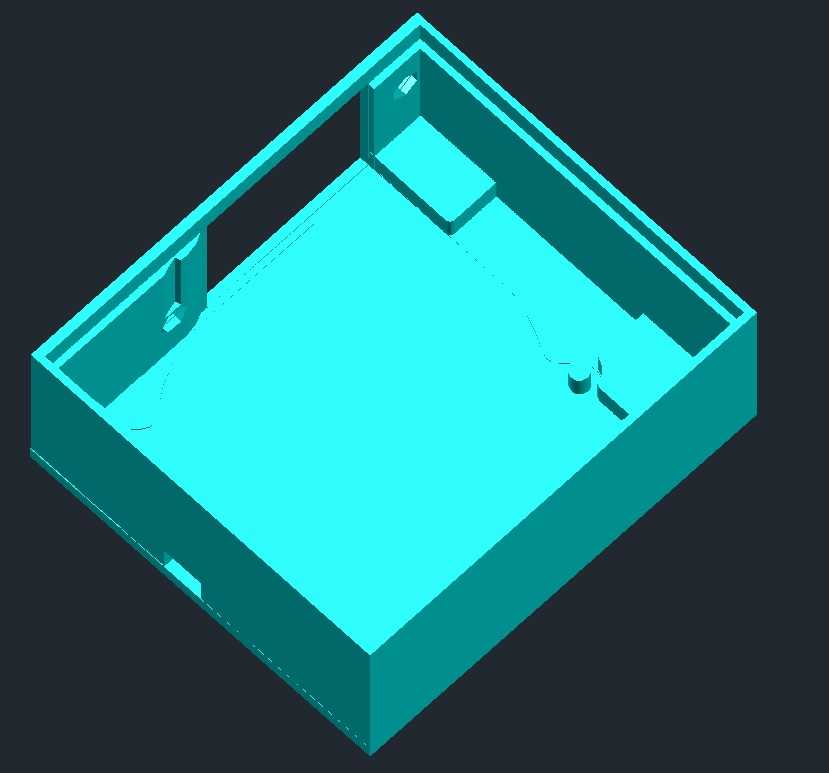

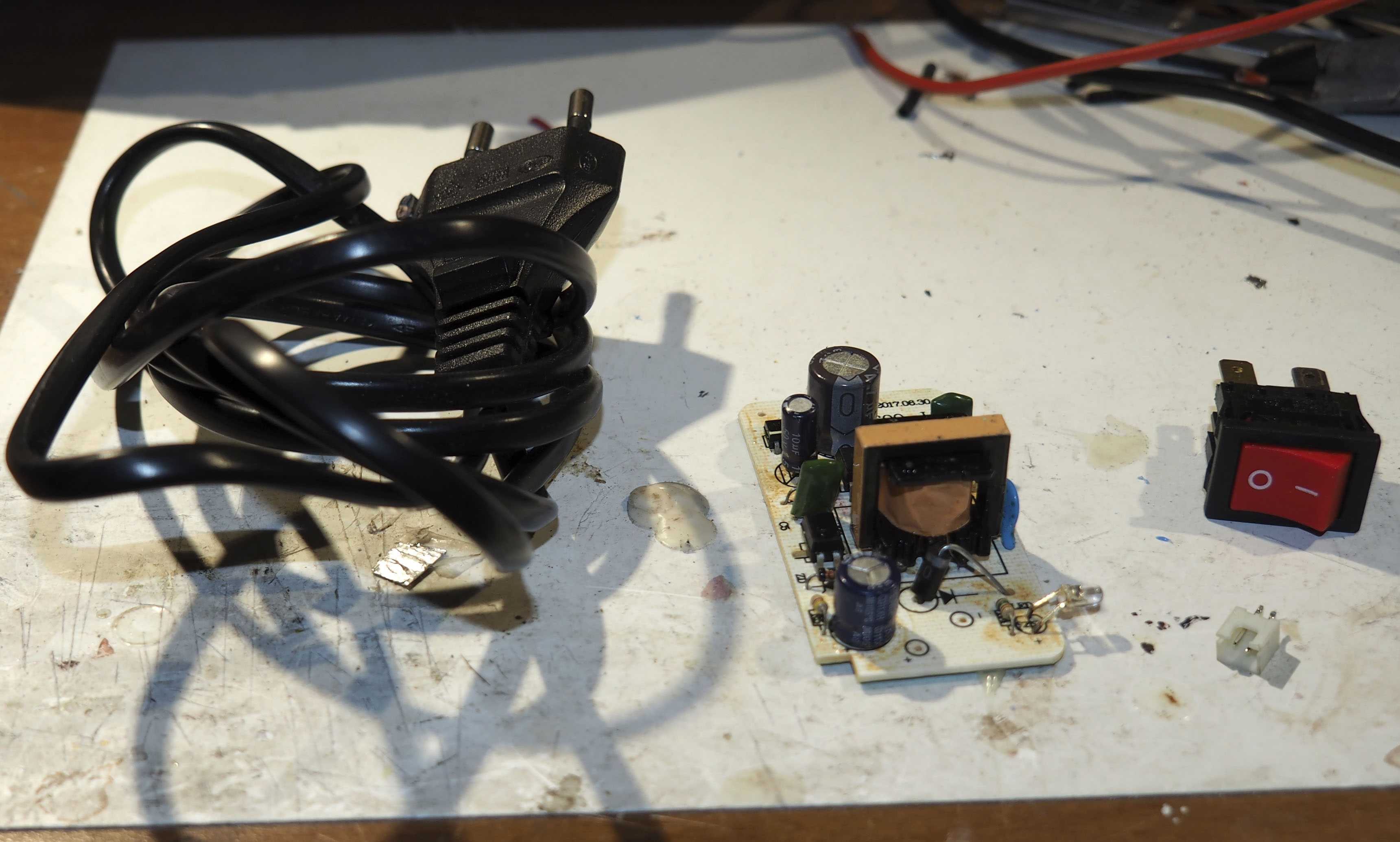

　　核心动力段选用12V直流离心鼓风组件，额定转速2700rpm，标称风量10.7CFM，这个风量参数是经过反复匹配的：风量过大会在焊接点位形成紊流，反而把刚熔化的焊锡吹偏造成虚焊、桥接缺陷，风量过小则无法形成足够的捕集负压区，距离焊笔3cm外的焊烟就会逃逸。动力组件采用220V市电转12V直流的供电方案，板载带灯双极开关，开关直接固定在基座预留的专用安装位上，电源线从基座侧方的走线槽引出，避免线路在工位台面杂乱缠绕。装置的基座是整个结构的承载基准，所有功能部件都集成在基座内部的安装腔里：电源转换模块、鼓风组件、过滤腔都做了独立的安装隔层，隔层之间设置密封胶条槽，装配时在槽内填充乙烯基密封胶，避免腔体内漏风导致吸力损失。

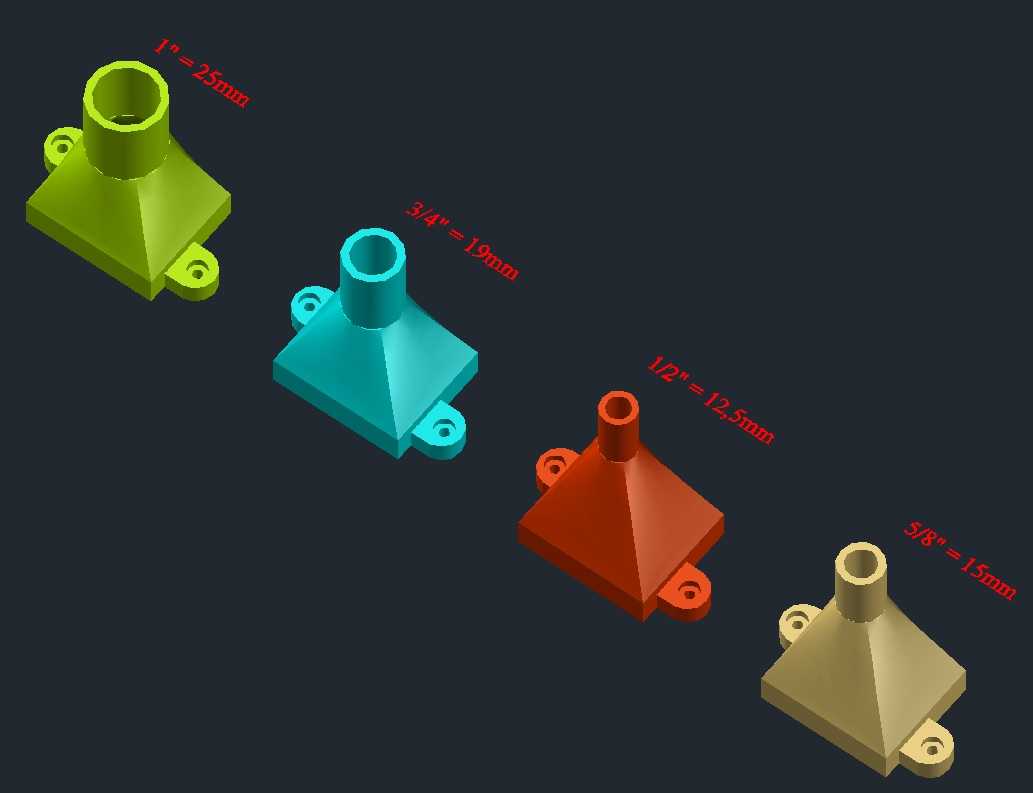

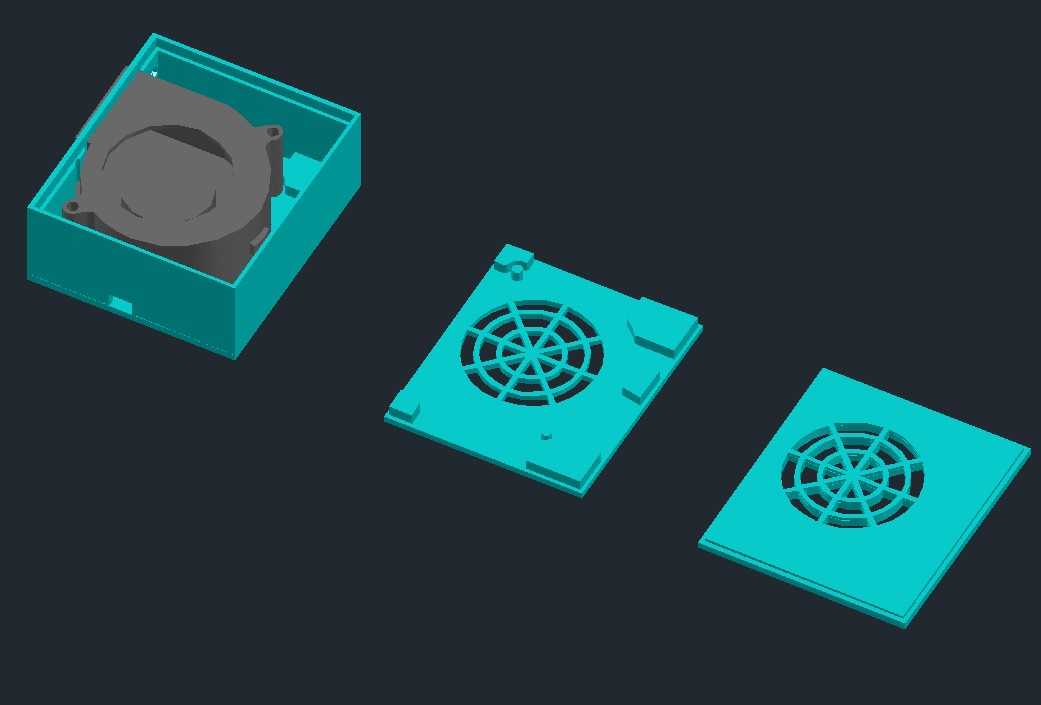

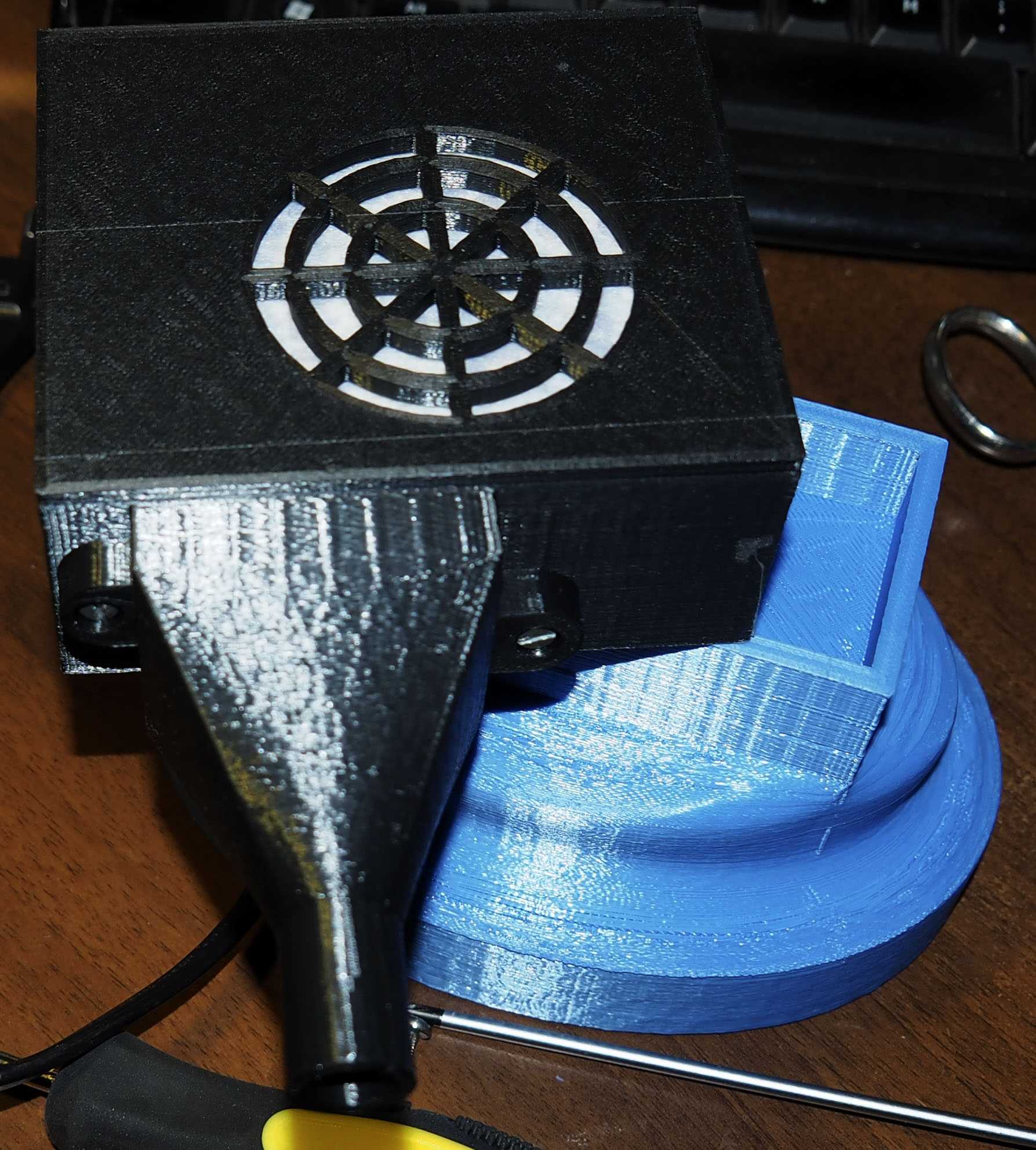

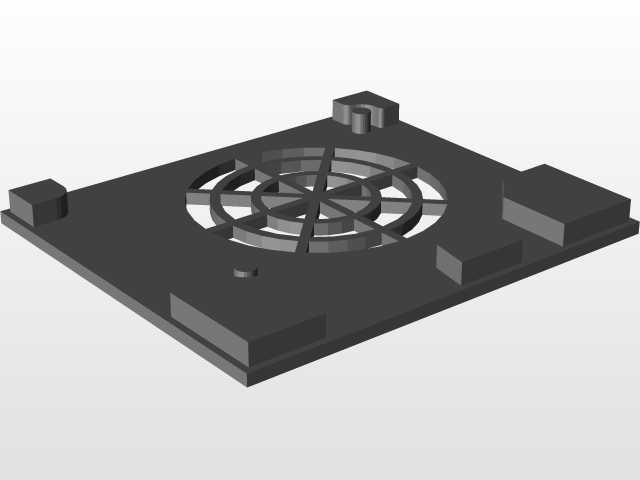

　　基座上预留了通用的管路适配接口，支持4种常用外径的柔性吸气管路快速插接，分别适配25mm、19mm、15mm、12.5mm的管路，作业人员可以根据工位的操作空间、焊接工件的大小选择合适的吸气管，比如焊接0402这类微型表贴元件时，可以用最细的12.5mm管路搭配定向竹节管，把吸口精准对准焊笔尖端正上方2cm位置，既不影响操作视线，又能最大化捕集效率；如果是焊接大尺寸接插件这类发烟量稍大的工件，就可以换用25mm的大口径管路，扩大负压捕集范围。过滤段采用快拆式设计，过滤棉直接卡在基座上方的过滤腔卡槽里，更换时不需要拆解整机，掀开上盖就能直接取出更换，过滤材料选用初效过滤棉加活性炭吸附层的复合结构，初效层拦截焊烟里的固态焊锡微粒、

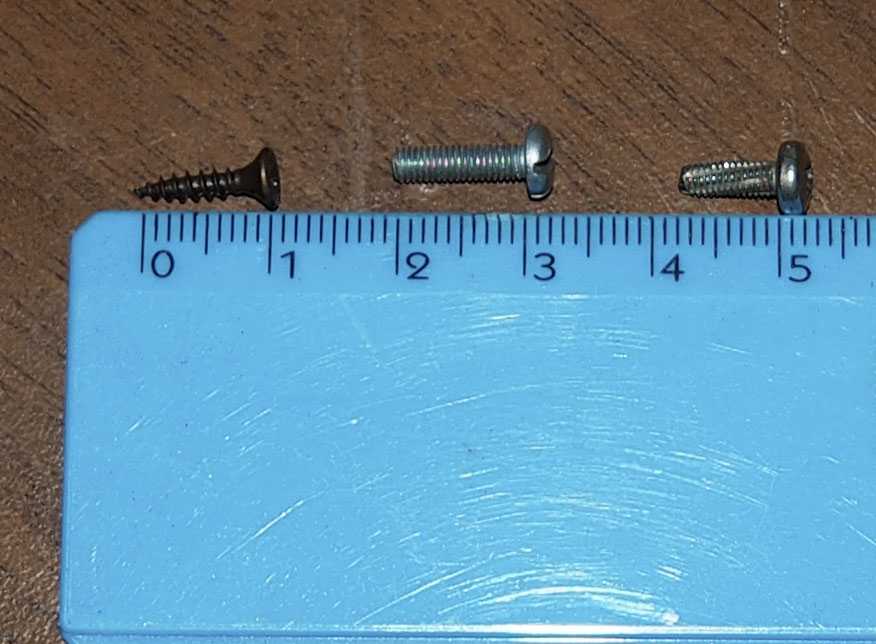

　　松香粉尘，活性炭层吸附烟气里的气态有机成分，两层材料的阻力经过匹配，不会造成鼓风组件负载过大烧损。整套装置的外形边界控制在75mm×75mm×30mm的基座尺寸范围内，整体占用台面空间不到一个常规鼠标的大小，不会挤占焊接工位本就紧张的操作区域，基座底部预留了3个M3螺纹安装孔，既可以直接平放在台面上使用，也可以用螺丝固定在焊台侧边、工作台支架上，甚至可以倒挂安装在工位上方的置物架底部，适配不同工位的布局需求。上盖和基座采用尼龙搭扣加卡扣的双重固定方式，日常更换过滤棉时只需要掀开搭扣就能打开上盖，长期维护拆解时可以松开卡扣完全分离上盖，清理内部积尘。电路部分做了基础的安全防护，220V进线端设置绝缘护套，所有带电接点都做了热缩管绝缘处理，双极开关可以同时切断火线和零线，避免装置待机时内部电路带电，适配车间常规的市电插座取电，不需要额外布设专用供电线路。在实际使用场景里，这类小型焊烟吸入装置不需要复杂的管路铺设，单个工位独立使用，不会因为多工位共用管路出现吸力分配不均的问题，也不需要定期清理长距离管路内的积尘，维护成本远低于集中式焊烟净化系统，非常适合电子维修门店、学校电子实训教室、小批量电子组装生产线这类没有条件搭建中央除尘系统的场景，装置的吸气管路可以任意弯曲定型，作业人员可以根据自己的操作习惯调整吸口位置，不会像大型万向吸气臂那样因为臂杆自重移位，影响焊接操作的灵活性。
