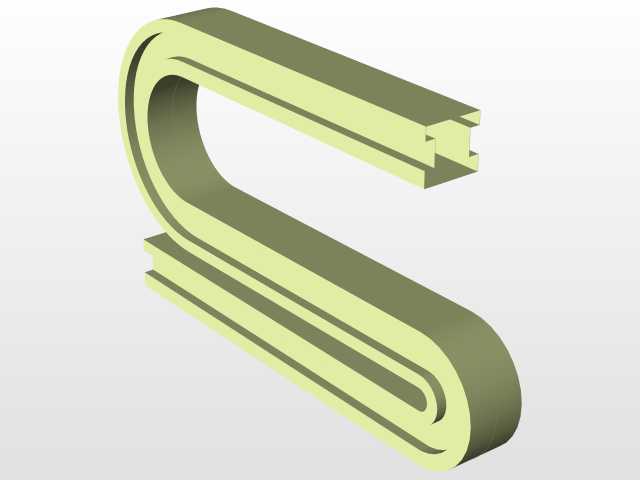

S型双槽密封嵌条结构设计

这款S型双槽密封嵌条，最初是针对除尘系统风道拼接缝隙的密封需求做的结构优化，最早在木工车间中央除尘系统的矩形风道法兰拼接处做过现场适配测试，后续也延伸应用到粉体输送管道观察门、除尘设备检修舱门的密封位，解决原有平直密封件在设备长期运行振动下出现的移位、密封面贴合不严导致的粉尘外溢问题。从结构设计逻辑来看，整体采用连续S型弯折的双腔体双嵌槽构型，没有采用传统单条平板密封的压合方式，而是通过上下两层平行的嵌装槽位，分别卡入风道法兰边的上下折边，相当于给拼接缝做了双层包裹式密封，相比传统打胶或者单条密封条压装的形式，不需要额外涂抹密封胶，后期拆检风道的时候不需要清理残胶，更换效率能提升六成以上。在实际工况适配中，嵌条的槽口尺寸做了0.2mm的过盈配合设计，适配1.2-1.5mm厚度的冷轧钢板法兰折边，安装的时候只需要顺着法兰边的走向将嵌条卡入，S型的弯折结构本身自带形变补偿能力，当设备运行产生的振动导致法兰面出现0.5mm以内的间隙偏移时，嵌条的双层弯折臂可以通过自身的弹性形变始终保持槽壁与钢板面的紧密贴合，不会出现局部漏缝。外形上整体连续弯折的S构型，转弯处采用大圆弧过渡，没有直角应力集中点，在做整圈环形密封安装的时候，可以顺着矩形法兰的转角自然弯折，不需要额外裁切45度拼角，避免了拼角位置的密封断点。安装边界方面，嵌条的整体截面宽度控制在32mm，厚度方向的总尺寸为18mm，安装后突出法兰面的高度不超过8mm，不会和外围的风道保温层、固定抱箍产生安装干涉，双槽的槽深统一设计为6mm，卡入法兰边后不会因为风压波动出现脱槽问题，在除尘系统1200Pa的额定负压工况下，嵌条的受压形变量不超过0.3mm，完全满足密封面的压紧力要求。不同于常规的圆形或者方形密封条，这款结构的嵌条把密封和嵌装固定功能整合到了一起，不需要额外在密封面涂胶或者加装压条固定，在除尘系统的支风管对接、快开式检修门的密封位应用时，安装工人不需要额外准备固定件，徒手就可以完成嵌装，后期清理风道或者更换滤筒的时候，拆开检修门也不会导致密封条脱落移位。设计过程中特意规避了薄壁位置的应力开裂问题，S型弯折处的壁厚保持均匀，所有转角位置的内外圆弧做了等壁厚处理，不管是采用橡胶挤出还是PVC软硬共挤的生产工艺，都不会出现壁厚不均导致的冷却变形问题，批量生产的时候尺寸一致性更容易控制。在粉体除尘的应用场景里，这种双槽包裹的结构还可以阻挡大颗粒粉尘进入密封拼接缝，避免长期运行后粉尘在法兰缝里堆积导致的密封面顶起问题，相比传统密封件需要每年拆检清理缝隙积尘的维护需求，这款结构的嵌条可以做到连续三年免维护，大幅降低除尘系统的后期运维成本。在安装适配性上，这款嵌条不仅可以用在直线段的法兰拼接，对于现场施工中出现的法兰边小角度弯折偏差，S型结构的自身形变可以补偿最大3度的安装角度偏差，不需要施工人员反复调整法兰的平行度，降低现场安装的精度要求，更适合除尘系统现场安装的复杂工况。
