桌游配套飞碟造型摆件结构设计

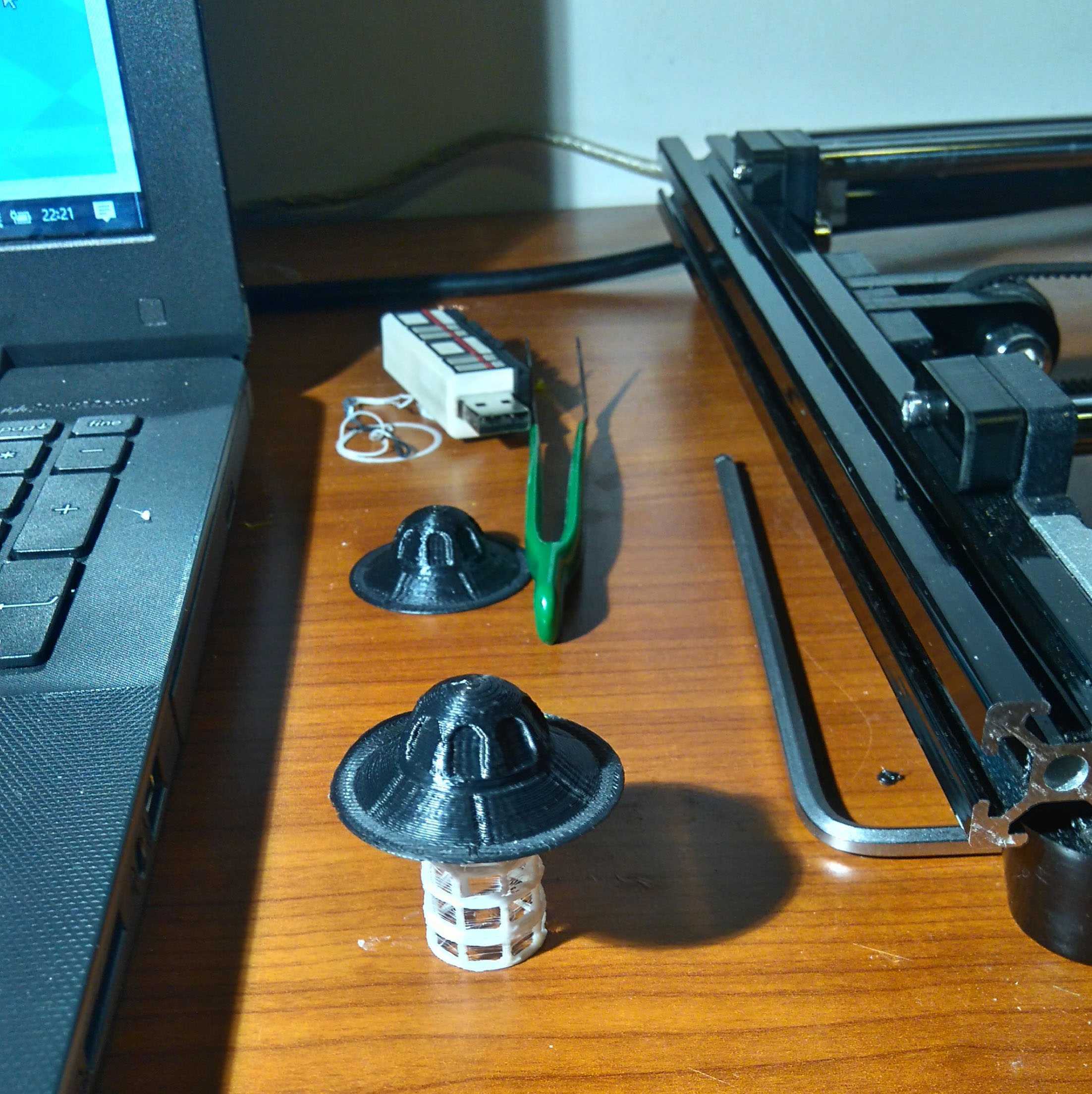

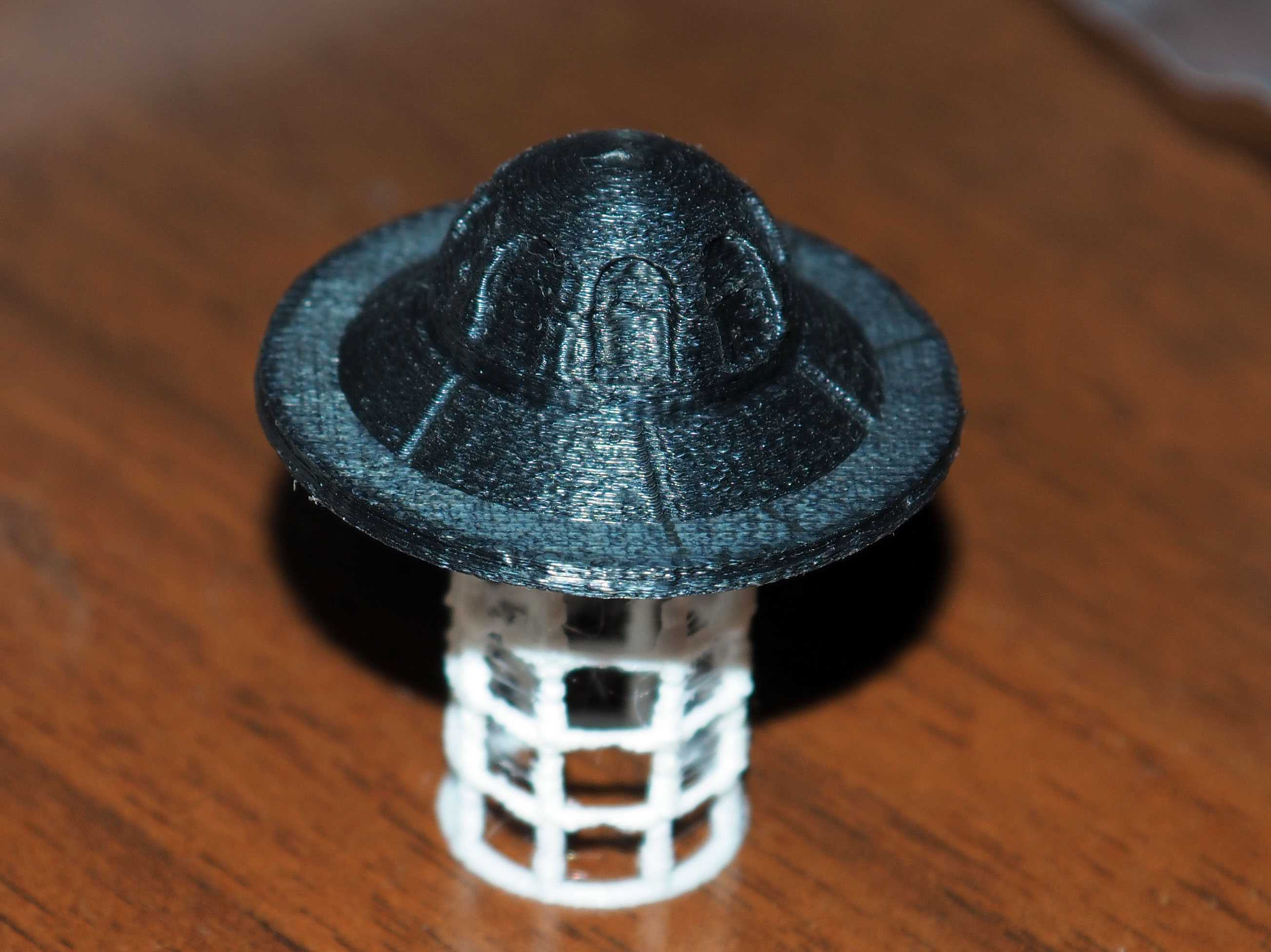

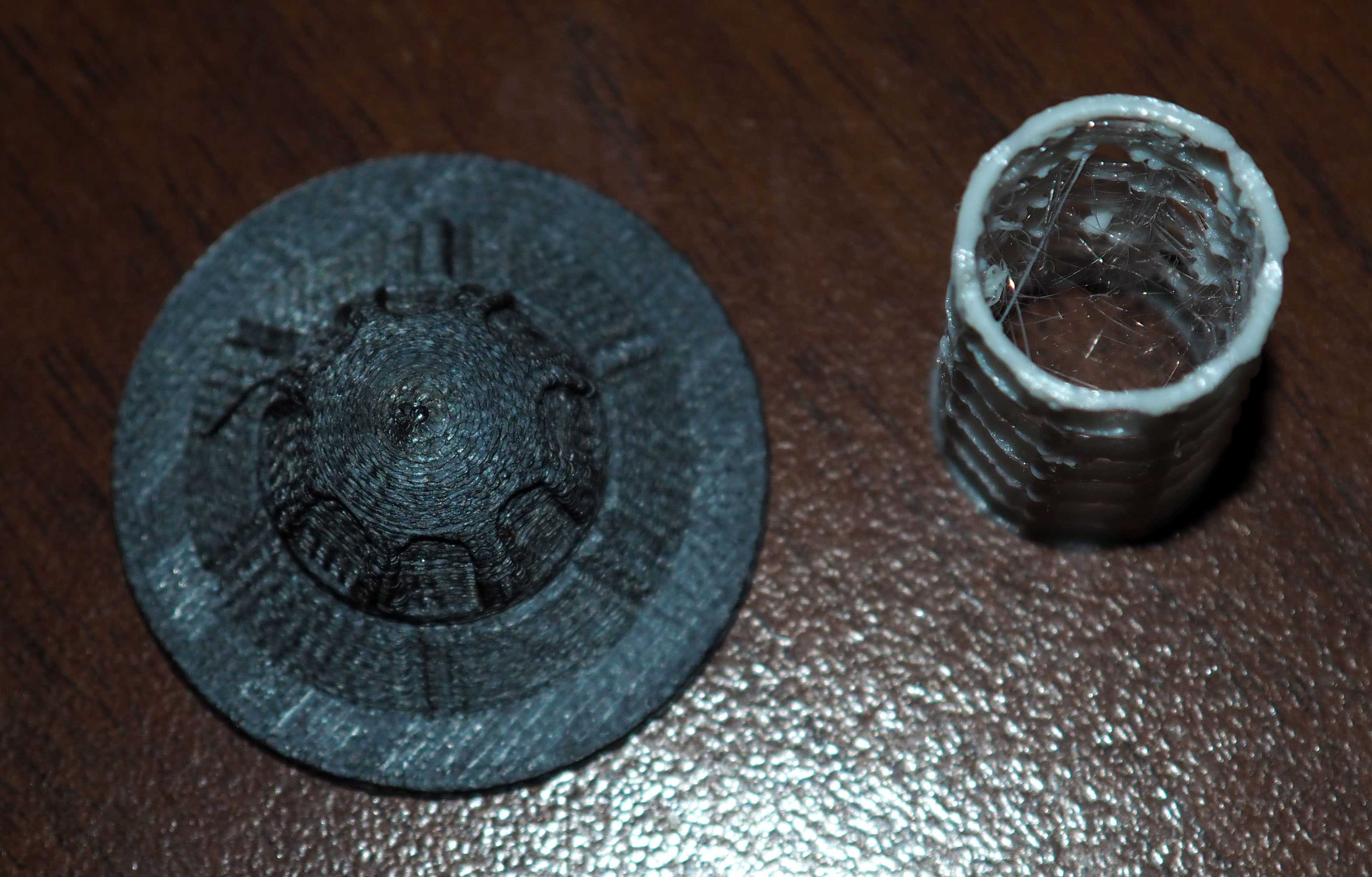

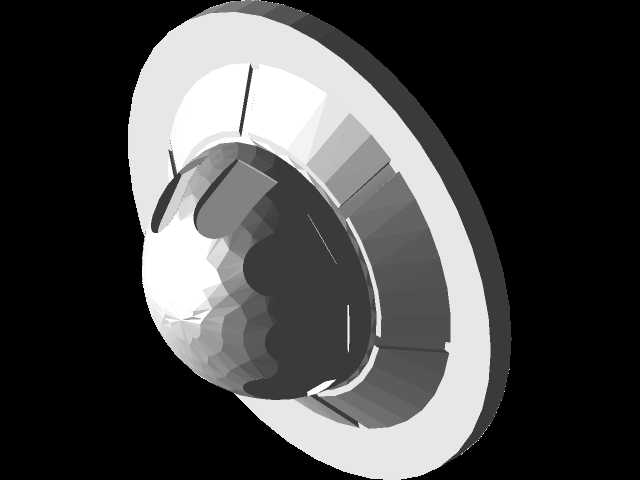

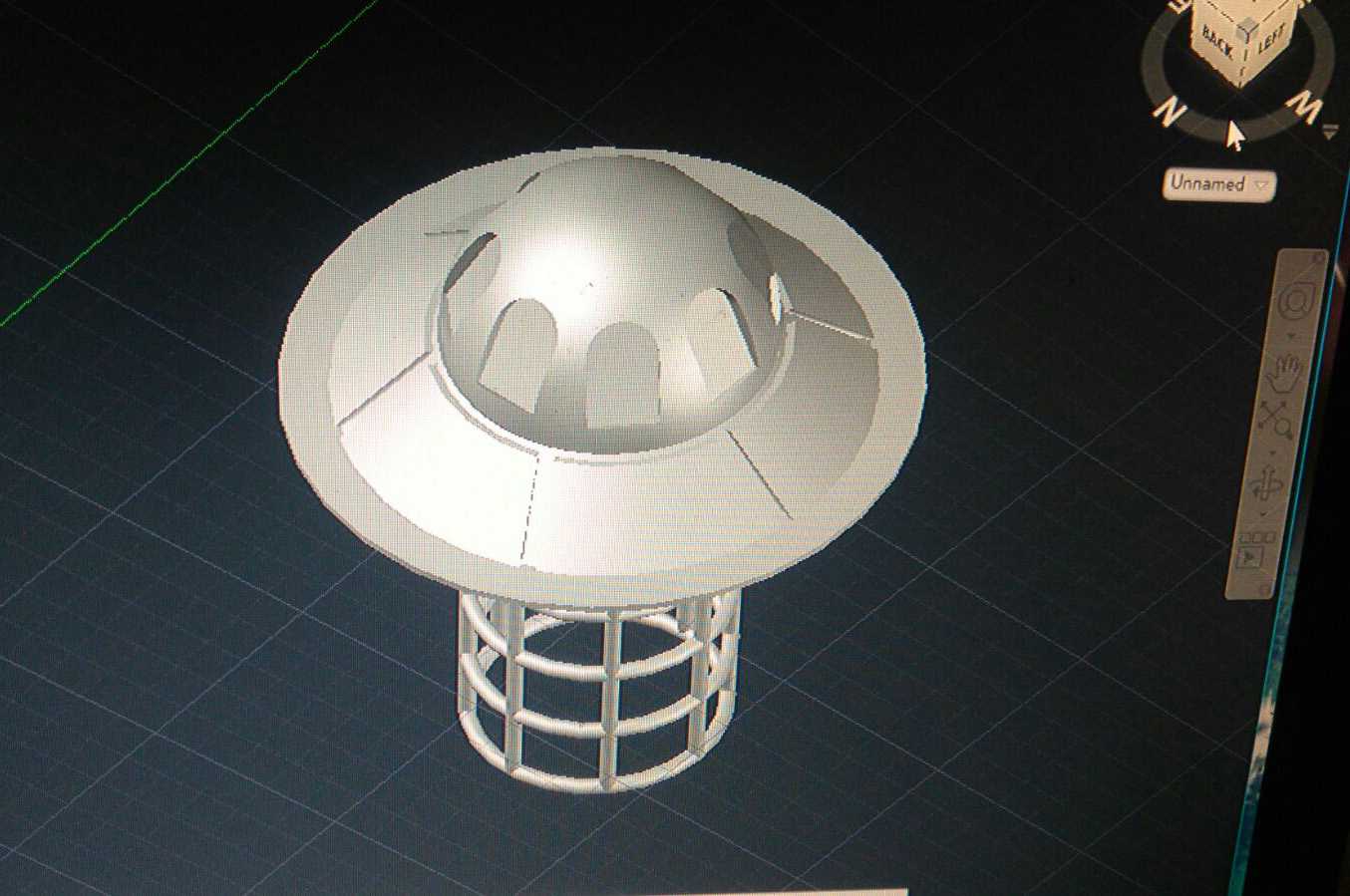

这款分体式飞碟造型构件，主要面向桌面棋盘游戏的场景配套使用，作为游戏进程中的标识类道具，承担场景氛围烘托、游戏规则具象化载体的作用，区别于普通平面标识件，立体造型能快速让玩家建立场景代入感，适配科幻主题类桌游的桌面布置需求。从结构设计逻辑来看，整体采用上下两件的拆分方案，上半部分为飞碟主体舱段，下半部分为模拟牵引光束的栅格支撑结构，拆分设计一方面是规避FDM类3D打印过程中的悬空支撑冗余，减少后期支撑去除的工作量，保证表面成型质量，另一方面也满足拼装交互的需求，玩家完成打印后可自行完成两个部件的嵌合装配，无需额外粘接辅助。飞碟主体部分采用碟形回转体构型，顶部舱段做了内凹的舷窗纹理刻画，纹理深度控制在0.8mm，既保证视觉上的细节辨识度，又不会因为刻度过深导致打印过程中出现层间剥离问题，碟缘部分做了1.2mm的厚度加厚处理，避免装配或者日常拿取过程中出现边缘脆断。下半部分的牵引光束结构采用镂空栅格设计，栅格筋条宽度统一为1.5mm，栅格孔洞为正方形通孔，一方面是模拟科幻设定中光束的通透质感，另一方面通过等宽筋条的排布保证结构的轴向承重能力，顶部与飞碟主体连接的位置做了定位止口，止口配合间隙设置为0.2mm，刚好适配普通PLA耗材打印后的成型公差，无需后期打磨即可实现顺畅插拔，不会出现过松脱落或者过紧无法装配的问题。从安装边界尺寸来看，飞碟主体最大直径为42mm，整体装配完成后的总高度为38mm，底部支撑结构的外接圆直径为22mm，放置在桌面时的接触面积足够，日常游戏过程中触碰不会轻易倾倒，整体尺寸适配常规桌游棋盘的格子尺寸，不会出现占用多个棋盘格影响其他道具摆放的问题。在实际使用场景中，除了作为桌游道具使用，该构件也可作为微缩场景的搭配摆件，适配1:72比例的微缩科幻场景搭建，栅格结构的底部为平面设计，可直接粘接在场景底板上，也可在底部加装微型磁钢，吸附在带金属层的展示板上做陈列使用。设计过程中针对3D打印的工艺特性做了多处适配优化，所有竖直面的脱模斜度统一设置为1.5度，无需添加支撑即可完成打印，所有转角位置都做了R0.5mm的圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，同时减少日常使用过程中锐角划伤的风险。飞碟上半部分的表面纹理采用等距环形排布，和整体回转体的构型保持一致，打印时无需调整摆放角度，直接将碟缘平面朝下放置即可实现最优打印路径，减少喷头空行程，提升打印效率。下半部分的栅格结构采用径向加环向的筋条排布，所有筋条的连接位置都做了加厚处理，避免打印过程中细筋出现断料问题，同时保证装配时筋条受力不会出现断裂。两个部件的配合位置没有设置倒扣结构，完全依靠圆柱面的摩擦力实现固定，多次拆装后也不会出现配合面磨损导致的松动问题，若需要更牢固的连接，可在配合面涂抹少量丙酮进行粘接，粘接后整体结构强度可满足长期陈列使用需求。从功能特性来看，该构件没有复杂的运动机构，完全依靠结构造型实现功能表达，整体重量控制在5g左右，即使从桌面高度跌落也不会出现部件碎裂的问题，PLA、PETG等常规3D打印耗材都可直接打印，无需特殊耗材支撑，打印完成后可通过丙烯颜料进行表面涂装上色，进一步提升细节表现力，适配不同风格的桌游场景需求。
