精密MPG数控手摇脉冲发生器手轮

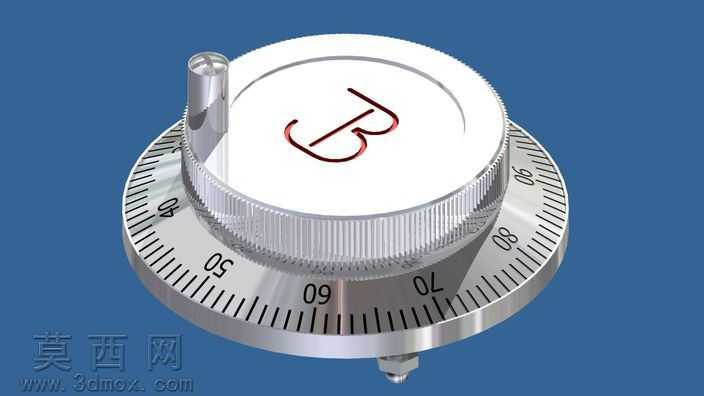

本作品为MPG数控手摇脉冲发生器手轮的三维建模作品，建模过程依托Autodesk Inventor平台完成，整体采用1:1等比例还原实物的设计思路，完整复现了该类数控操控配件的全部结构细节。建模初期先梳理手轮的层级结构，将整体拆分为顶部标识端盖、滚花握持外圈、刻度盘主体、中心转轴、侧边手摇柄、底部安装接头六个独立模块，分别完成各模块的草绘与特征构建，再通过装配约束完成整体拼接，确保各部件的同轴度、配合间隙完全匹配实物装配逻辑。材质渲染阶段针对不同部件的物理特性做了区分设置：顶部白色端盖采用哑光硬质工程塑料材质，调整漫反射粗糙度参数还原磨砂质感，端盖表面的品牌标识采用凹凸贴图搭配暗红色金属漆材质，模拟激光雕刻填色的视觉效果；中间握持外圈做了细密的直纹滚花特征，通过阵列纹理配合镀铬金属材质，还原金属滚花的防滑触感与冷冽金属光泽；环形刻度盘采用亮面不锈钢材质，表面的刻度数字与分度线采用蚀刻纹理效果，确保刻度标识清晰锐利，刻度的分度间距严格按照实物每格对应1脉冲单位的标准设置，还原精准的刻度标识逻辑；侧边手摇柄采用圆柱金属杆搭配顶部圆弧端头的结构，表面做高光镀铬处理，底部安装接头采用哑光金属材质，还原工业接插件的质感。结构设计上重点还原了手轮的旋转操控逻辑，预留了转轴的旋转活动间隙，刻度盘的分度值、外圈滚花的齿距、手摇柄的安装位置都经过尺寸校验，完全符合工业级MPG手轮的实际尺寸规范，整体模型细节完整，既可以作为数控设备装配场景的配套配件模型使用，也可作为工业操控类零件的建模参考案例，渲染阶段采用蓝色纯色背景搭配柔和的侧方打光，突出金属部件的反光层次与塑料部件的哑光质感，完整呈现该手轮精密工业配件的产品特质。
