铃木摩托车后摇臂悬挂结构设计

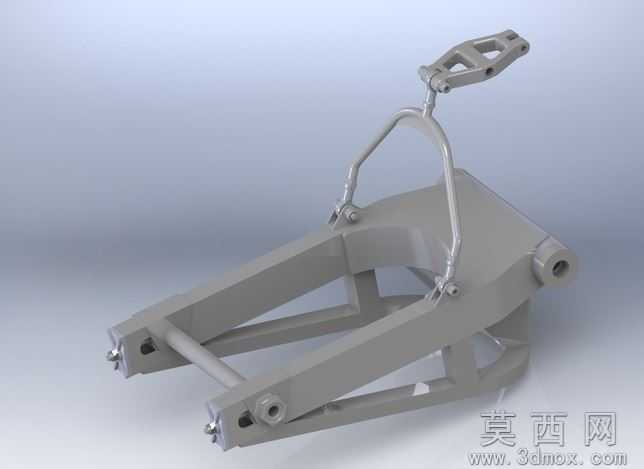

本作品为铃木车型配套的后摇臂三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机车底盘部件的工程设计规范，对摇臂的受力承载区域、铰接安装点位、附属部件连接位均做了精准的尺寸约束。模型整体采用双侧叉臂式主体结构，主承载臂体做了变截面轻量化设计，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，臂体末端设置后轮轴安装孔位与调节槽结构，前端设置与车架铰接的轴套安装位，中部预留减震器连接支架的安装点位，上部的弧形防护架采用圆管弯折成型结构，与主臂体通过螺栓紧固点位实现刚性连接。渲染阶段采用哑光金属灰作为主体材质，模拟铸铝件的表面质感，对铰接轴、螺栓等标准件做了金属亮面材质区分，场景采用柔和的渐变背景布光，通过多角度光影突出结构的棱线与装配关系，清晰展现各部件的连接逻辑与空间位置。设计过程中重点考量了摇臂的受力传导路径，将后轮受到的冲击载荷通过双侧臂体均匀传导至车架铰接点与减震连接位，各安装孔位的同轴度、安装面的平面度均做了公差约束，可直接用于后续的工程出图、结构仿真验证或改装件开发参考，完整还原了量产车型后摇臂的结构特征与装配逻辑，模型装配关系清晰，无冗余特征，各部件均可单独拆解编辑。
