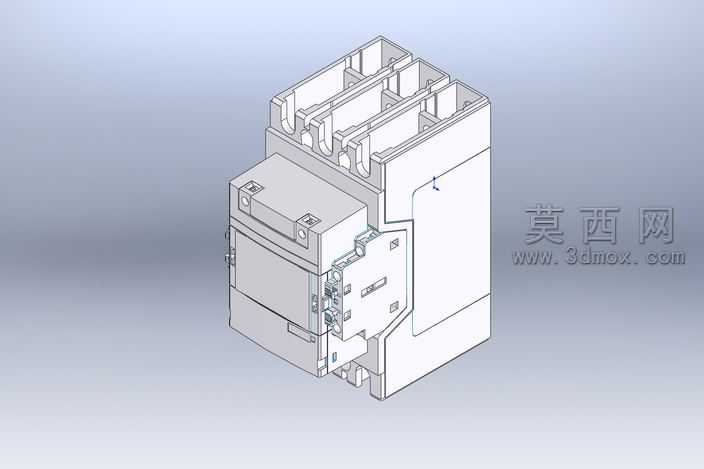

ABBAF190AF205型AC3接触器三维建模作品

本作品为ABBAF190/AF205系列AC3接触器的三维数字化建模成果，建模过程依托主流三维设计软件完成，全程遵循工业电气元件的实际尺寸规范与结构逻辑。建模初期先梳理接触器的整体构成，将其拆解为上部主触头接线腔体、中部电磁驱动机构、下部基座安装结构三大核心模块，逐一进行特征绘制：上部接线腔体部分，精准还原三极接线端的槽位结构、端子固定卡扣的细节造型，对腔体内部的隔弧筋结构做了等比例复刻，保证每一处卡扣、定位槽的尺寸都和实物完全匹配；中部驱动模块部分，细致刻画了衔铁联动结构、辅助触点的安装位、侧面操作指示件的造型，还原了接触器分合闸状态下的结构联动逻辑；下部基座部分，完整呈现了安装导轨卡槽、固定螺丝孔位、散热格栅的细节，对基座表面的加强筋结构做了精细化处理，保证模型的结构强度表现和实物一致。材质渲染阶段，针对不同部件做了差异化材质赋予：外壳部分采用阻燃工程塑料材质，调整哑光塑料的粗糙度参数还原真实壳体的磨砂质感；金属接线端子、内部衔铁部件赋予镀锌金属材质，调整金属反射率与高光参数呈现金属部件的光泽感；标识区域做了专属的贴图处理，还原产品表面的参数标识细节。整个建模过程严格遵循工业设计的装配逻辑，所有部件之间的装配间隙、配合关系都完全参照实物产品设定，既保证了模型外观的高度还原，也完整呈现了接触器的内部结构组成，可用于电气装配演示、产品选型展示、配电系统三维布局设计等场景，模型结构严谨，细节丰富，无多余特征，具备较高的工业应用参考价值。
