48V10A工业开关电源外壳三维设计

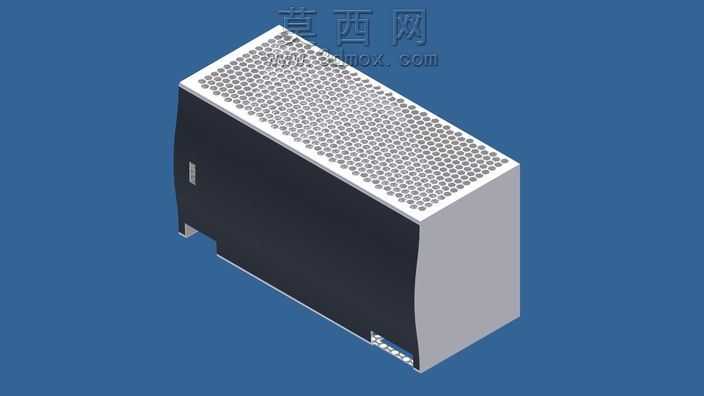

本模型为48V10A规格工业开关电源的完整壳体三维建模成果，建模过程严格遵循工业电源产品的实际生产工艺与结构规范，在三维软件中先完成整体轮廓的参数化草绘，通过拉伸、切除等基础特征搭建壳体的主体框架，再逐步细化各功能结构。模型整体为长方体立式布局，顶面采用密集阵列式圆形通风孔设计，在建模时通过线性阵列特征快速生成均匀排布的孔位，孔间距与孔径经过合理匹配，既保证足够的通风散热面积，又兼顾壳体顶面的结构强度，避免冲压加工时出现形变。壳体侧面采用分段式曲面过渡设计，通过曲面放样、曲面剪裁等操作完成流畅的弧面造型，既提升产品外观的工业质感，又能在安装使用时减少棱角磕碰带来的损伤。壳体底部预留了标准安装卡扣与定位槽结构，建模时严格匹配常规工业电源的安装尺寸规范，可直接适配标准导轨安装或螺丝固定的安装场景。材质渲染阶段，壳体主体侧面赋予磨砂黑色金属材质，模拟真实钣金喷塑的表面质感，顶面与侧面端盖赋予银灰色哑光金属材质，还原铝合金或镀锌钢板的真实视觉效果，通风孔处做了内凹阴影处理，强化结构的层次感与真实感。设计过程中充分考虑电源产品的散热需求、电磁屏蔽需求与装配便利性，壳体各拼接边预留了合理的卡扣与螺丝柱位，内部空间可完整容纳48V10A电源的电路板、变压器、散热片等核心元器件，整体结构紧凑合理，无冗余设计，所有特征参数均可直接导出用于钣金开模与生产加工，模型细节完整，倒角、让位槽、标识位等细小结构均有还原，可直接用于产品展示、装配模拟与生产参考。
