双轴拖车扭杆悬架结构设计

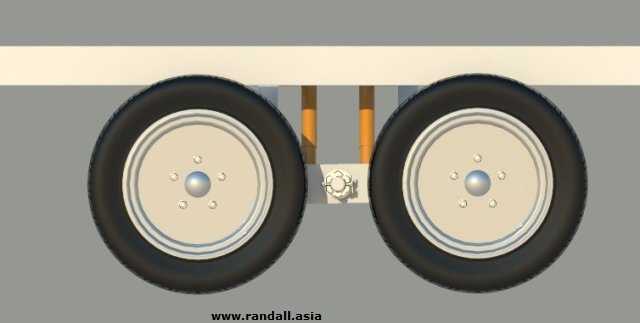

在短途货运拖挂、小型设备转运、户外旅居拖挂等实际作业场景中，双轴拖车的悬架结构直接决定了行驶过程中的滤震表现、轮胎接地性能与重载状态下的结构可靠性，这套扭杆式悬架结构正是针对中小载重双轴拖车的行走需求开发的结构方案。不同于常见的钢板弹簧悬架布局，该结构选用克莱斯勒车型成熟应用的扭杆作为弹性元件，搭配箱形截面的主钢架与冲压成型摇臂完成整体承载布局，在控制自身重量的前提下，能够更好地适配非铺装路面的颠簸冲击，减少车架受到的交变载荷传递。从实际安装边界来看，箱形钢架作为悬架的主承载基体，需要与拖车的主纵梁完成刚性连接，安装面预留的螺栓孔位采用等距排布设计，适配多数中小型拖车的纵梁开孔标准，不需要对原有车架做大规模改孔即可完成装配；钢架的截面尺寸经过载荷校核，在额定载重状态下的最大挠度控制在允许范围内，避免长期重载出现结构塑性变形。扭杆作为核心弹性元件，安装时一端固定在箱形钢架的定位套筒内，另一端与摇臂的连接座配合，当车轮受到路面冲击产生上下跳动时，摇臂绕扭杆轴线转动，带动扭杆产生扭转变形，以此吸收冲击能量，相比叠片式钢板弹簧，扭杆的单位重量储能比更高，同等减震行程下的结构自重更低，同时不存在钢板弹簧片间摩擦产生的异响问题，日常维护仅需要定期检查摇臂铰接点的润滑状态即可。摇臂作为连接扭杆与车轮轮轴的传力部件，采用变截面冲压结构，在轮轴安装位做了局部加厚处理，能够承受车轮传递的垂直载荷、行驶过程中的纵向制动力与转向时的侧向力，轮轴安装位的同轴度公差经过严格控制，避免装配后出现轮胎偏磨的问题。双轮并排的布局设计，让单组悬架的承载能力得到提升，同时在单轮出现爆胎等突发状况时，另一轮胎仍能提供临时支撑，降低拖挂行驶过程中的安全风险。在结构设计过程中，需要重点校核扭杆的扭转疲劳强度、箱形钢架的焊接节点强度、摇臂与扭杆连接花键的接触应力，同时要预留足够的跳动行程，避免车轮上跳极限位置与钢架结构发生运动干涉；悬架的阻尼匹配需要结合扭杆的扭转刚度设定，确保不同载重状态下的振动频率处于合理区间，减少拖挂行驶过程中的甩尾风险。这套结构还充分考虑了不同使用场景的适配性，对于需要在非铺装路面行驶的农用拖挂、工程小型设备转运拖挂，可以通过调整扭杆的预扭角度来适配不同的空载、满载高度，保证车架始终处于水平状态；对于公路行驶的旅居拖挂，则可以搭配阻尼系数更小的减震元件，提升高速行驶的平顺性。从装配流程来看，整套悬架可以作为独立总成预先完成组装，再整体吊装到拖车车架上完成固定，能够有效缩短整车的装配周期，后期维护时也可以单独拆卸单侧悬架部件，不需要拆解整个行走机构，降低运维的时间成本。在实际选型应用时，需要根据拖车的额定总重、单轮载荷、常用行驶路况来匹配对应直径的扭杆与对应厚度的箱形钢架板材，避免出现刚度不足导致的结构损坏，或是刚度过大导致滤震效果变差的问题；轮位的定位参数也需要在装配完成后做统一校准，确保前束、外倾参数符合行驶要求，减少轮胎的异常磨损。
