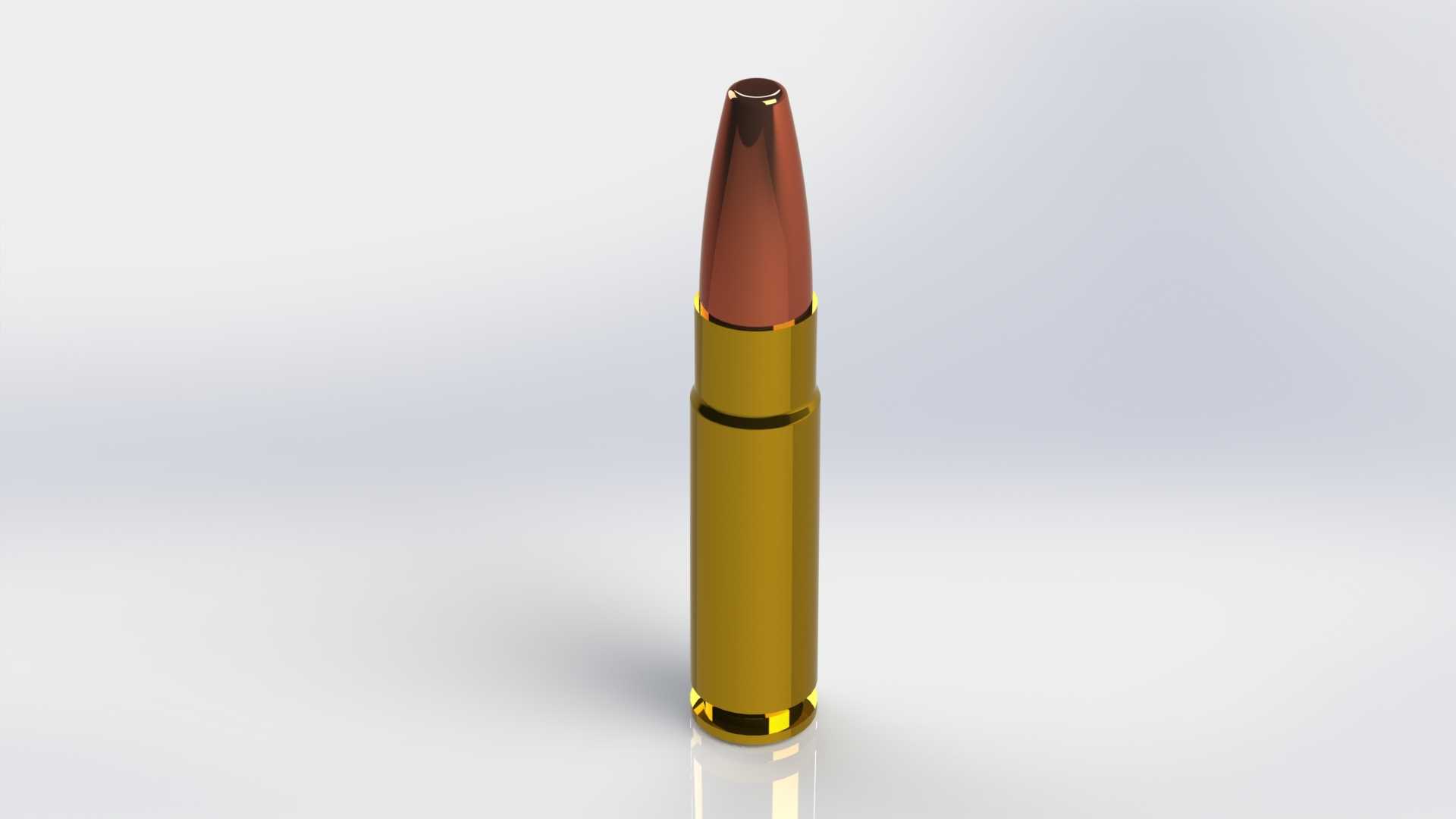

带150粒镀FN弹头点300遮光弹药结构

在轻武器配套弹药的研发、教学演示以及战术装备仿真验证场景中，高精度的弹药结构模型是不可或缺的技术载体，本次呈现的点300口径带150粒镀FN弹头遮光弹结构，完全参照SAMMI标准图纸以及实物物理测量数据完成建模还原，能够覆盖从弹道仿真验证、装具适配设计到战术训练教具开发的多场景使用需求。从实际用途来看，这类遮光弹结构的还原模型，一方面可以为轻武器设计人员提供弹药与供弹机构、枪膛坡膛的配合验证参考，在新枪型研发阶段，不需要开模制作实弹样件，就能通过三维模型完成供弹路径、入膛姿态的干涉检查，大幅缩短研发阶段的样件迭代周期；另一方面在警用、民用射击教学场景中，该模型可以作为安全的结构演示教具，清晰展示弹药各部分的装配关系，避免实弹教学带来的安全隐患，同时也能为战术装具比如弹匣、弹链、弹药携行具的设计提供精准的尺寸参考，保证装具与弹药的适配精度。从功能特性来看，该结构还原了150粒镀FN弹头的核心特征，弹头部分的镀层结构、弹芯与被甲的配合关系都做了精准还原，弹壳部分的瓶形弹壳锥度、底缘尺寸、弹壳肩部的定位角度都严格匹配SAMMI标准中的公差要求，能够真实还原实弹在供弹、入膛、击发前的定位状态，遮光弹的特殊结构设计也在模型中做了体现，区别于普通实弹的结构差异点都做了清晰的结构区分，方便设计人员识别不同弹药类型的结构区别。设计思路上，建模过程优先保证各配合面的尺寸精度，首先以SAMMI标准中规定的点300口径弹药的基准尺寸为基础，将弹壳全长、弹头全长、弹壳最大直径、弹头圆柱部直径、底缘厚度、弹壳口部内径这些关键配合尺寸作为建模的基准约束，再结合实物测量得到的镀层厚度、弹壳肩部过渡圆角、弹头弧形部曲率半径这些细节参数，逐步完成各部分的特征建模，建模过程中特意保留了弹壳底部的底火室结构、弹壳内部的装药腔轮廓，方便后续做内弹道仿真的时候可以直接提取内部容积参数，不需要再做二次模型处理。外形尺寸与安装边界方面，该弹药整体全长符合点300口径弹药的标准尺寸范围，弹壳最大直径处的尺寸严格控制在标准公差带内，能够适配符合SAMMI标准的点300口径枪膛，在供弹机构适配验证中，模型的外轮廓没有多余的凸起特征，能够模拟实弹在弹匣内的堆叠姿态，弹头弧形部的曲率经过实物测量校准，不会出现入膛过程中与坡膛发生干涉的问题，弹壳底部的拉壳钩槽尺寸、底缘突出量都按照实弹尺寸还原，能够匹配对应规格的拉壳钩、抛壳挺结构，在做自动机循环仿真的时候，可以真实模拟拉壳、抛壳的动作过程。在实际的工程应用中，这类高精度弹药模型还可以用于弹道仿真的前处理环节，模型的弹头部分质量分布、质心位置都按照150粒弹头的实际重量参数做了配重参考，结合弹壳、底火的质量参数，可以快速计算出整弹的质心位置、转动惯量这些外弹道计算必需的参数，不需要再通过实弹测量获取这些基础数据。同时在弹药生产工艺的验证环节，该模型也可以用于弹壳冲压、弹头被甲拉伸工艺的工序排布参考，通过模型的壁厚变化特征，反向推导冲压工序的拉伸比、退火工序的位置，帮助工艺人员优化生产流程，减少工艺试错的成本。对于三维建模从业者来说，该模型的建模逻辑也具备参考价值，整个模型采用全参数化建模方式，所有关键尺寸都关联到全局参数表，后续如果需要调整为同口径不同弹头重量的弹药型号，只需要修改对应参数就能快速生成新的模型结构，不需要重新绘制草图特征，这种参数化建模思路也可以推广到其他标准件、通用零部件的建模工作中，提升同类零件的建模效率。
