管架式四轮越野大脚车结构设计

这款管架式四轮越野大脚车的设计，核心面向复杂非铺装路面的通行需求，常见于户外越野赛事保障、野外勘探作业通行、极端地形短途转运等场景，区别于常规民用越野车辆，其结构设计完全围绕极端地形的通过性、抗冲击性展开，没有多余的外观覆盖件，所有结构件都直接服务于性能需求。

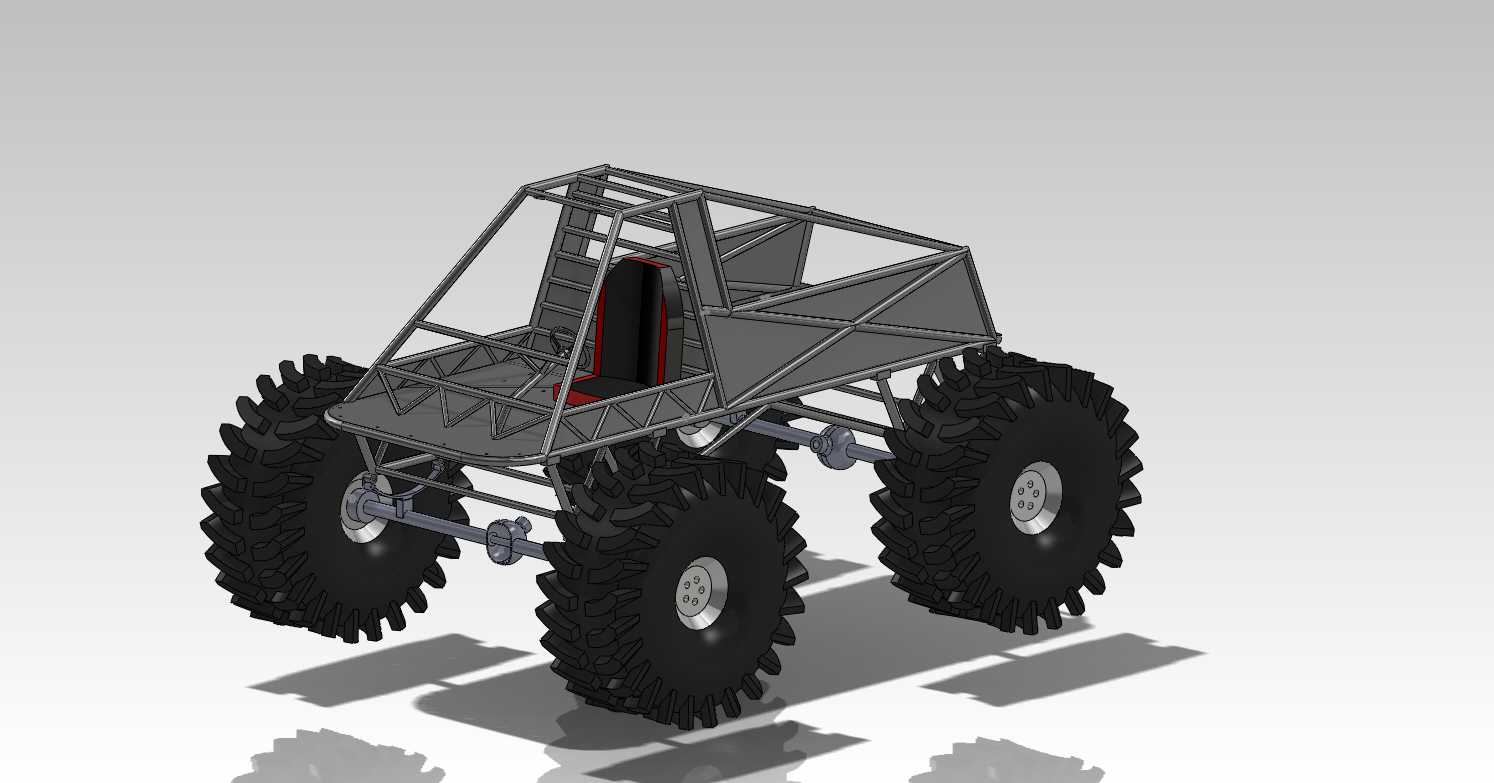

从设计思路来看，整车采用外露式空间管架框架结构，摒弃了传统乘用车的冲压焊接承载式车身，主车架采用不同管径的合金钢管弯折后拼焊成型，管架的排布完全按照受力路径规划：驾驶舱区域的管架形成环绕式笼型结构，在发生侧翻、正面撞击时能够通过管架的形变吸收冲击能量，为驾乘人员留出足够的生存空间；车架前部、后部的管架则直接衔接悬架安装支座，将车轮受到的地面冲击直接分散到整个车架结构上，避免局部应力集中导致的车架开裂。不同于常规越野车的车架布局，这款车型的管架框架在乘员座椅位置做了下沉式设计，能够有效降低整车重心，在大角度侧倾时减少翻车概率，同时管架上预留了多处标准化安装孔位，可根据使用需求加装防滚架附加横梁、外置工具挂载点、备用油桶固定架等拓展部件，适配不同场景的使用需求。

行走系统是这款车型的设计核心，四个大颗粒深花纹越野轮胎的直径远大于常规民用车辆轮胎，胎面的块状花纹深度达到常规越野轮胎的2倍以上，在泥泞、沙地、岩石路面行驶时，花纹块能够切入松软路面表层获得足够抓地力，同时大尺寸轮胎带来的更大接地面积，能够降低车辆在松软路面的接地比压，避免陷车风险。轮胎搭配的是宽负值轮毂，轮距相比同尺寸常规车辆宽出近20%，进一步提升了整车的侧倾稳定性，即使在横向坡度达到30度的路面行驶也能保持稳定不侧翻。悬架系统采用长行程独立悬架结构，每个车轮的悬架跳动行程达到300mm以上，在通过交叉轴、凸起岩石路面时，车轮能够始终贴合地面，保证动力输出不中断，悬架的摆臂、拉杆均采用实心钢件加工而成，连接点采用密封式关节轴承，能够耐受泥沙、泥水的侵蚀，在长期野外恶劣环境下使用也不会出现卡滞、锈蚀问题。传动系统采用四轮独立驱动布局，动力通过分动箱传递到前后桥，再通过半轴传递到每个车轮，差速器带有锁止功能，当单个车轮出现打滑时，能够锁止差速器将动力传递到有抓地力的车轮，提升极端路况下的脱困能力。

从安装边界与尺寸适配来看，整车的宽度控制在2.2米以内，长度控制在3.8米左右，高度控制在2.1米，既保证了足够的离地间隙——最小离地间隙达到400mm，能够轻松通过高度350mm以内的垂直障碍物，宽度又能满足常规林间道路、乡村非铺装路的通行需求，不会因为尺寸过宽无法通过狭窄路段。车架的动力安装位预留了多机型适配空间，既可以安装大排量单缸汽油发动机，也可以适配小型柴油发动机甚至电驱动总成，设计人员在建模时已经预留了发动机悬置的安装孔位、传动系统的连接接口，不需要对主车架做二次切割焊接就能完成不同动力总成的换装。驾驶舱内部的布局非常简洁，仅保留了必要的操控部件，单座椅的布局能够进一步降低整车重量，座椅采用包裹式越野座椅，通过多点式安全带固定在车架管梁上，在剧烈颠簸时能够牢牢固定驾乘人员，避免因为颠簸导致操控失误。

在实际使用场景中，这类管架大脚车能够胜任常规越野车无法通行的地形：在山区林场作业时，能够沿着崎岖的伐木道通行，运送巡检人员和小型工具；在沙漠区域作业时，大轮胎的低接地比压能够避免陷沙，顺利通过沙丘区域；在户外越野赛事中，这类车型也常被用作救援保障车，能够抵达常规救援车辆无法进入的赛段位置，对故障赛车实施救援。设计过程中，所有管架的连接节点都做了应力释放处理，焊接位置预留了打磨余量，实际生产时可以在焊接后对焊缝做打磨探伤处理，保证车架的结构强度；所有线束、油路的走向都沿着管架内侧排布，通过管卡固定在管梁上，避免行驶过程中被飞石、树枝刮蹭损坏，外露的管路都加装了金属防护套，提升部件的耐用性。不同于量产车型的冗余设计，这款车型的每一处结构都经过受力优化，在保证足够结构强度的前提下尽可能降低整车重量，管架的钢管壁厚根据不同位置的受力大小选择，受力大的悬架安装点、防滚架主横梁采用壁厚4mm的钢管，受力较小的装饰性支架、附件安装位则采用壁厚2mm的钢管，在强度和重量之间取得平衡。
