12V小型离心式水泵结构设计

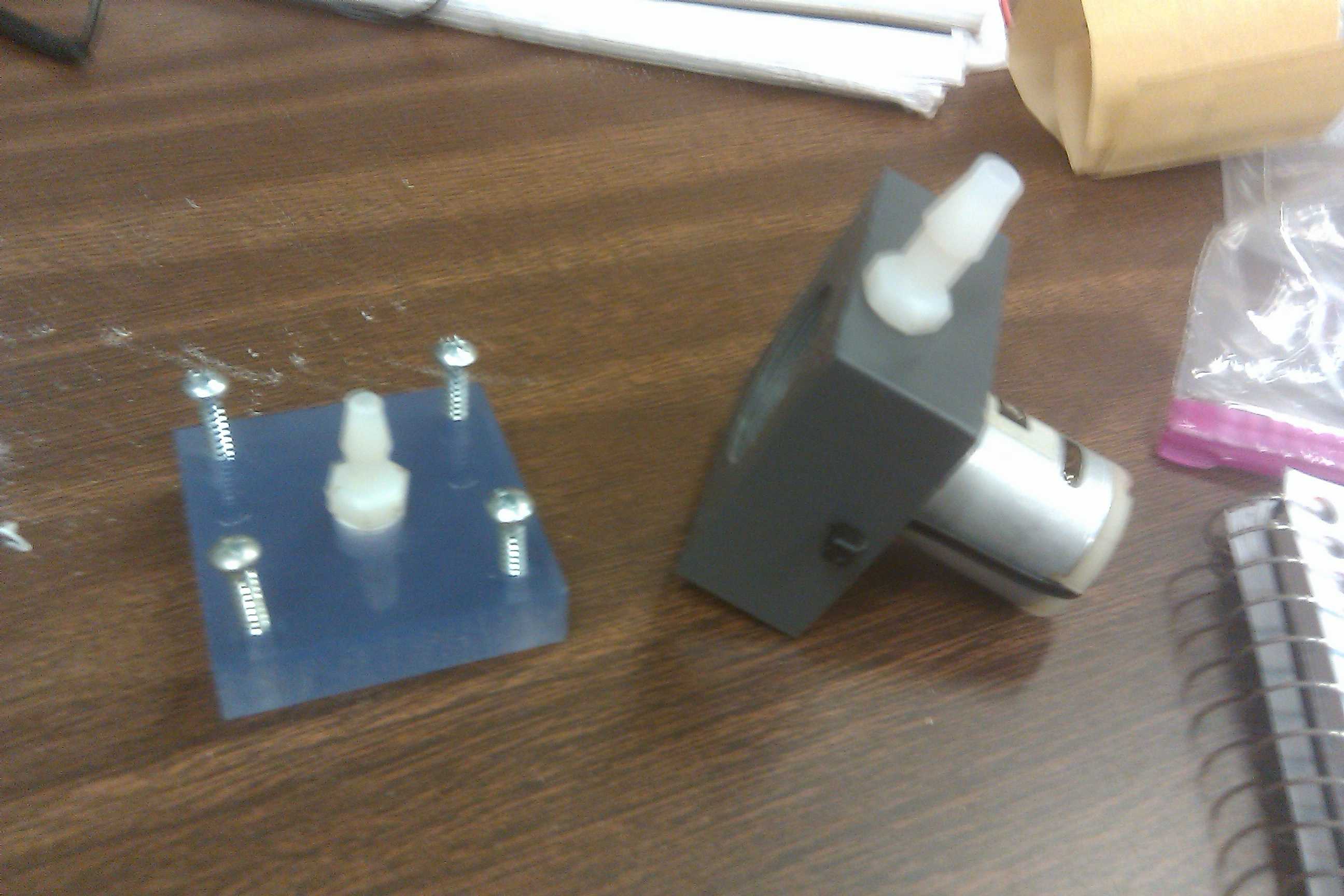

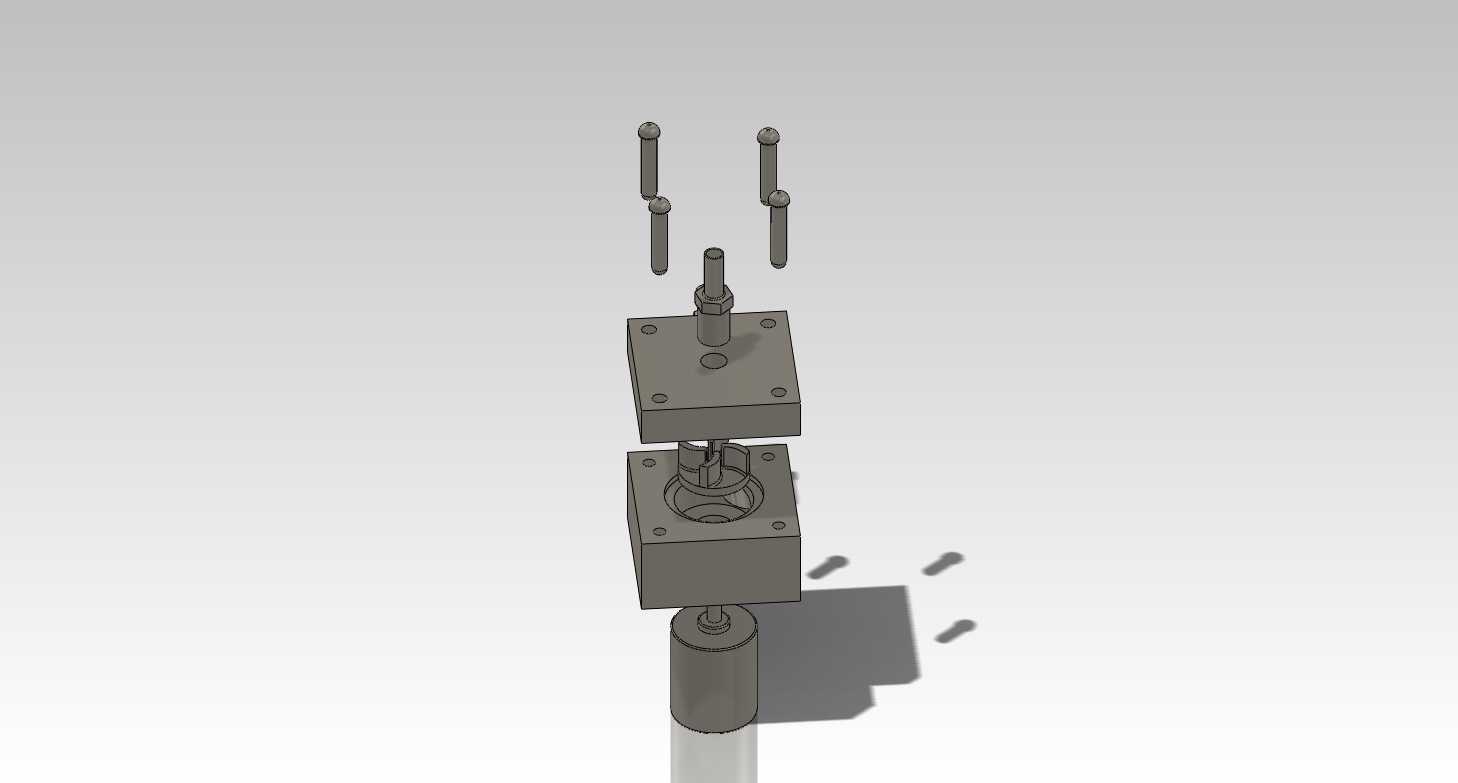

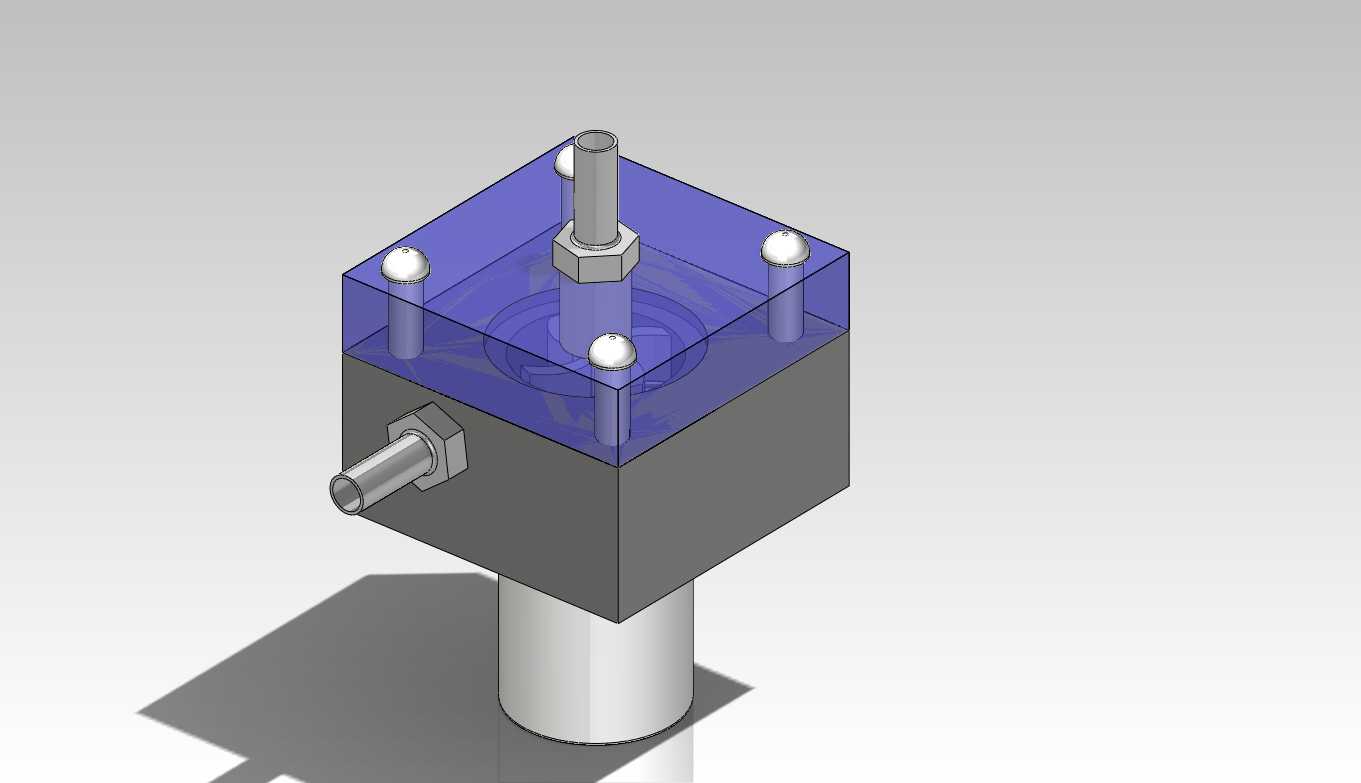

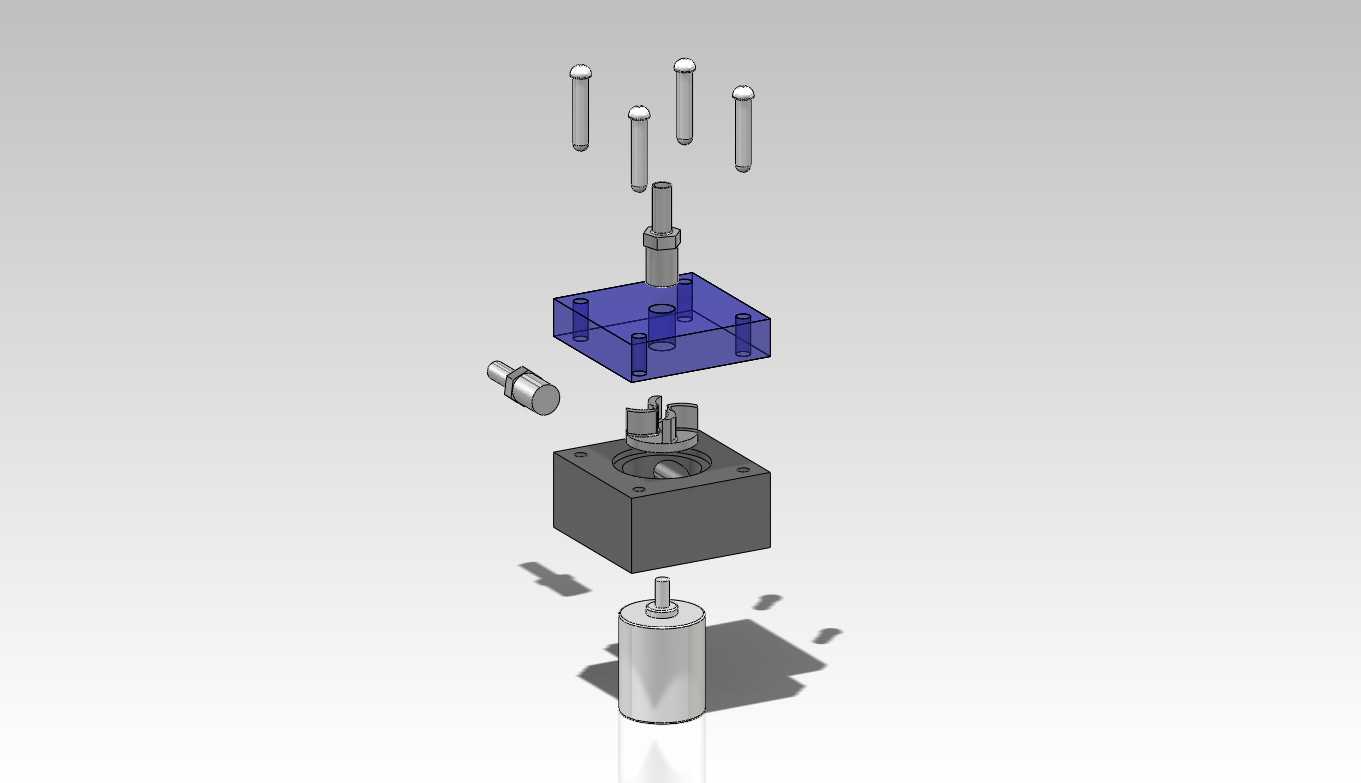

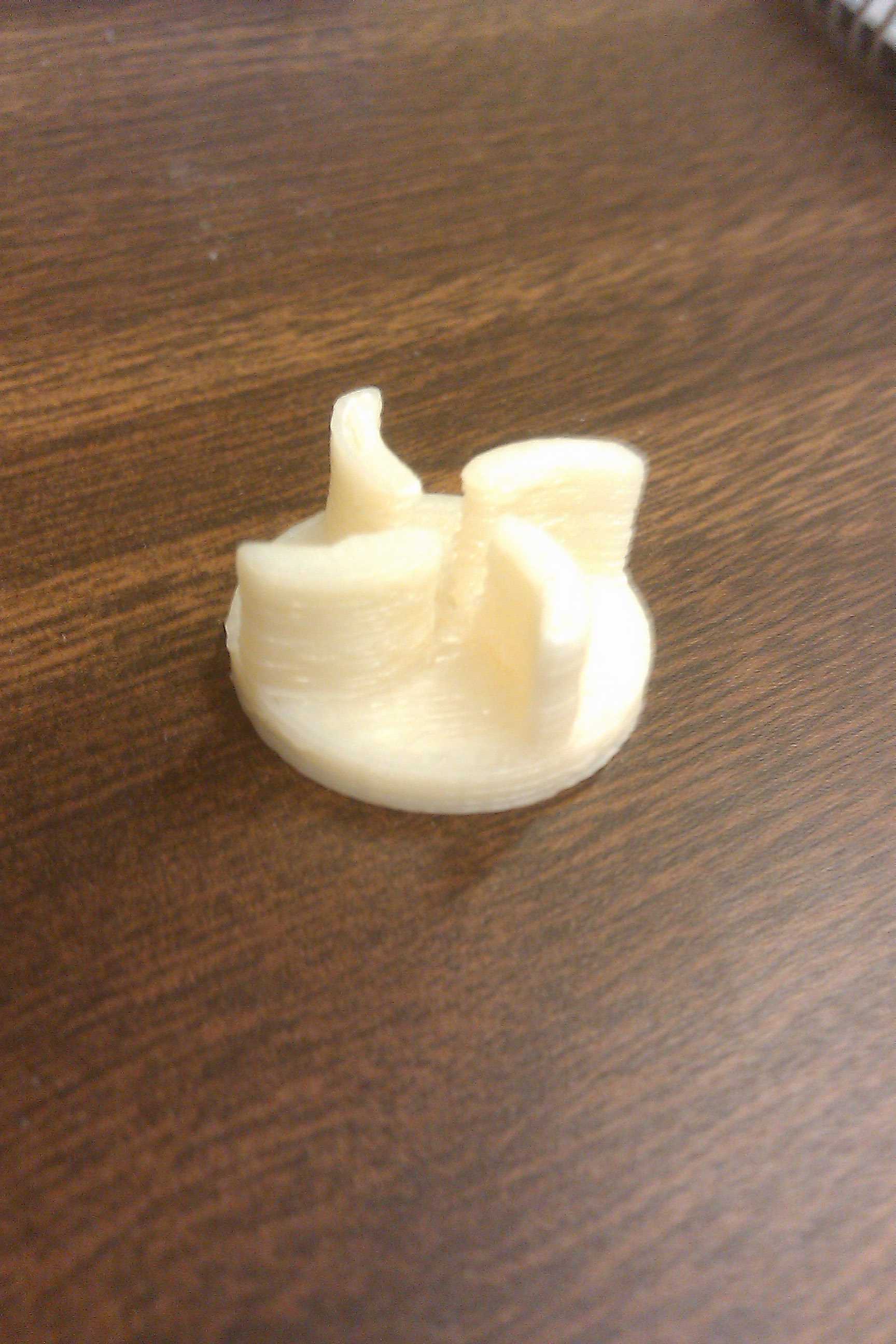

这款12V供电的离心式水泵，核心适配小流量低压流体输送场景，常见于桌面级小型冷却循环系统、小型实验台流体回路、便携水冷装置、微型灌溉支路这类对安装空间、供电电压有明确限制的工况，区别于工业大流量离心泵，它的输出压力不高，流量区间匹配小容量回路的循环需求，不会因为输出参数过高造成管路冲击或者能耗浪费。从结构设计逻辑来看，泵体采用方块式集成布局，下半部分为金属材质的泵壳基座，上半部分设置透明端盖，这种设计一方面是方便装配阶段直接观察叶轮腔的对位情况，不用反复拆解端盖校验叶轮与流道的同轴度，后期运维时也能直接观察内部是否存在杂质卡滞、叶轮磨损的问题，省去了不必要的拆解步骤。进出液接口采用侧置式快接结构，接口轴线与泵体安装基面平行，外接管路时不需要在泵体上方预留操作空间，能有效压缩整体安装高度，适配紧凑安装位的布局要求。动力输入轴从泵体顶部垂直伸出，轴段设置了六角锁紧定位结构，和驱动端连接时可以通过螺母锁紧实现轴向固定，避免运转过程中轴系窜动影响密封性能，轴与泵壳的配合位置预留了密封件安装槽，可根据输送介质的特性搭配O型圈或者机械密封，防止流体泄漏。叶轮部分采用离心式径流结构，流体从泵体下方的轴向入口进入叶轮腔，通过高速旋转的叶轮获得动能后，从侧置的切向出口排出，流道设计做了圆弧过渡处理，减少流体在腔体内的湍流损失，提升小流量工况下的运行效率。安装边界上，泵体主体为立方结构，四个角位置设置了贯穿式安装柱，可通过螺栓直接固定在安装基板上，安装孔位的间距做了标准化设计，能兼容多数小型实验台、水冷装置的通用安装孔距，不需要额外做转接支架。顶部透明端盖通过四个角的紧固件与下部泵壳连接，紧固件的位置避开了内部流道区域，拆装时不会干扰流道内部的清洁或者叶轮更换。设计阶段针对精密加工与小批量制作的适配性做了优化，泵壳基座可通过常规精密铣削工艺加工完成，不需要特殊的定制刀具，叶轮结构适配CNC加工或者快速成型工艺制作，能满足课程项目、小批量试制的加工条件，不需要投入高额的开模成本。实际使用中，这款水泵的12V低压供电特性也让它的应用场景更灵活，可直接适配常见的低压直流电源，不需要额外配置高压供电回路，在便携设备、户外小型供水装置上使用时，供电适配难度更低。密封结构的设计兼顾了易维护性，密封件属于标准件，出现磨损后可以直接更换同规格标准件，不需要定制专用密封配件，降低后期运维的成本与配件采购难度。泵体的立方结构相比传统圆柱泵壳，在安装时的防转性能更好，不需要额外设置定位销来限制泵体周向转动，紧固螺栓直接穿过安装柱锁紧后，就能保证泵体在运转过程中不会因为振动出现位移。
