垂直轴交错90度换向传动机构

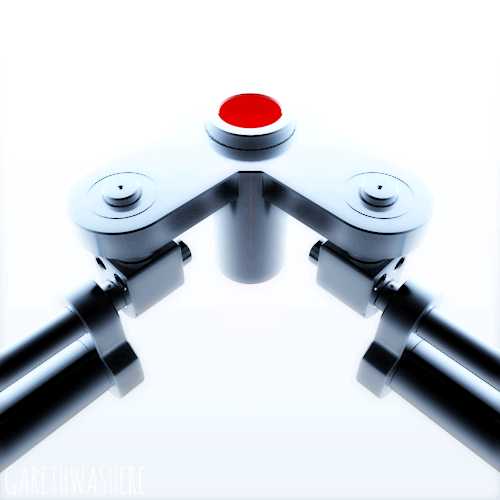

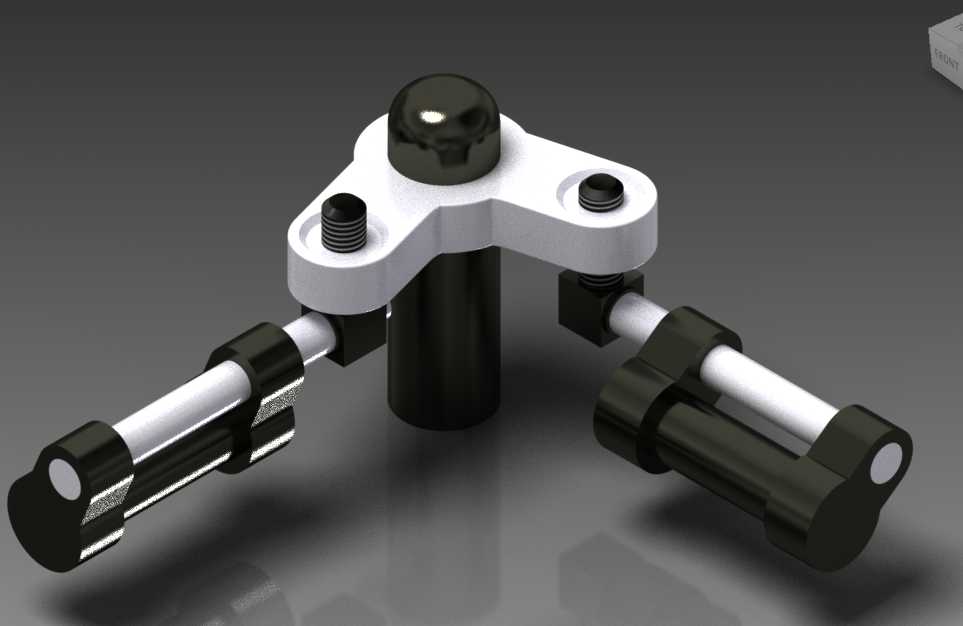

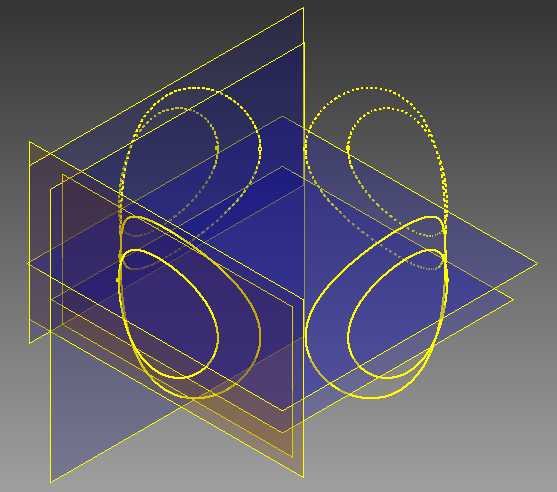

这类90度交错轴传动结构，常出现在小型自动化设备的动力换向布局中，当设备内部动力输出轴与执行端轴线呈垂直交错排布，且安装空间受限无法采用锥齿轮、蜗轮蜗杆等常规换向组件时，这类结构可凭借紧凑的布局完成动力的转向传递，常见于小型轻工装配设备、桌面级加工辅具、非标自动化测试工位的动力传输环节，可适配低转速、小扭矩的动力换向需求，避免常规换向组件占用过多径向安装空间的问题。从结构功能来看，该机构核心通过中心垂直主轴与两侧水平布置的摆臂组件配合，将垂直方向的旋转输入转化为两侧水平轴的同步往复或旋转输出，顶部的三角压盖通过三颗对称布置的紧固件完成中心主轴上端的轴向定位，压盖与主轴轴肩的配合面预留了合理的公差间隙，既可以保证主轴转动时的同轴度，又能避免过定位导致的转动卡滞。两侧的水平传动臂通过抱箍式连接结构与中心主轴的偏心驱动段配合，当中心主轴做旋转运动时，偏心段会带动两侧水平轴沿各自的轴向做往复运动，或是根据驱动端的凸轮轮廓设计，实现特定行程的规律运动，可满足工位切换、工件顶出、轻载夹持等执行动作的动力输出需求。设计过程中，首先要确认的是安装边界的尺寸约束，中心主轴的轴向总高度需要匹配设备内部的垂直安装空间，底部预留的轴段长度要适配动力输入端的联轴器安装尺寸，避免与设备底板、安装支架产生干涉；两侧水平轴的伸出长度需要根据执行端的行程需求确定，轴径的选择要结合传递扭矩的大小做强度校核，抱箍连接位置的夹紧力需要经过计算，既要保证传动过程中无相对滑移，又要避免夹紧力过大导致轴件变形影响运动顺畅度。所有运动副的配合面都需要考虑耐磨设计，主轴与安装座的配合段、水平轴与导向套的配合段可根据负载情况选择铜套或是直线轴承作为支撑，降低长期运行后的磨损量，延长机构的维护周期。外形布局上，该机构采用对称式结构设计，整体重心落在中心主轴的轴线上，安装时仅需要通过底部安装法兰或是侧面的安装孔完成固定，不需要额外添加配重块来平衡偏载，可有效降低安装调试的难度。两侧水平轴的轴线处于同一水平面，且与中心主轴的轴线呈90度垂直交错，安装时需要保证两个水平轴的同轴度误差在允许范围内，避免运动过程中出现卡滞、异响等问题。紧固件的选择上，顶部压盖的连接螺栓需要采用防松设计，在设备持续运行的振动工况下避免螺栓松动导致压盖移位，影响主轴的定位精度。这类结构相比常规的齿轮换向、带轮换向结构，没有复杂的齿形加工要求，零件多为轴类、盘类的常规机加工件，加工成本更低，装配调试的难度也更小，适合小批量非标设备的快速设计与落地。在实际选型应用时，需要注意该结构的传动比特性，其输出行程与中心主轴的偏心距直接相关，设计阶段可根据需要的输出行程调整偏心段的偏心量，不需要改变整体的安装尺寸，具备较高的设计灵活性。同时，该结构的传动间隙可通过调整抱箍的夹紧程度、配合面的公差配合来补偿，长期运行出现磨损后，仅需要更换耐磨衬套即可恢复精度，维护成本较低。在安装边界的确认上，需要预留出两侧水平轴运动的极限行程空间，避免设备运行时水平轴伸出端与周边的其他组件产生碰撞，中心主轴的上端预留的紧固件操作空间要满足扳手的操作需求，方便后期装配与维护时的螺栓拆装。
