预应力混凝土用钢锚结构设计

在预应力混凝土结构的施工体系里，钢锚是承担无粘结后张预应力钢索张力传递的核心受力部件，其结构合理性直接决定整个预应力体系的受力可靠性与长期服役寿命。不同于粘结后张工艺中钢索与混凝土直接粘结传力的模式，无粘结后张工艺要求每一根钢索都能相对于周边混凝土保持独立的位移自由度，这就对锚具的定位精度、夹持可靠性、应力扩散能力提出了更严苛的要求，这款钢锚的结构设计正是围绕这一核心工况展开。

从实际工程应用场景来看，这类钢锚多用于大跨度预应力混凝土梁、板、桥面板以及特种预应力构筑物的端部锚固区域，安装位置通常位于混凝土构件的端面或者预设的锚固槽口内，需要承担钢索张拉完成后的全部长期锁固力，同时要将钢索的集中张力均匀扩散到周边的混凝土基体中，避免局部应力集中导致混凝土开裂、锚具滑移等工程隐患。在现场施工流程中，钢索穿束完成后会在端部安装该锚具，待张拉设备达到设计张拉力值后，锚具的内部夹持结构会牢牢锁死钢索，之后再进行端部的封锚混凝土浇筑，整个服役周期内锚具都要处于高应力承载状态，不能出现应力松弛、夹持失效等问题。

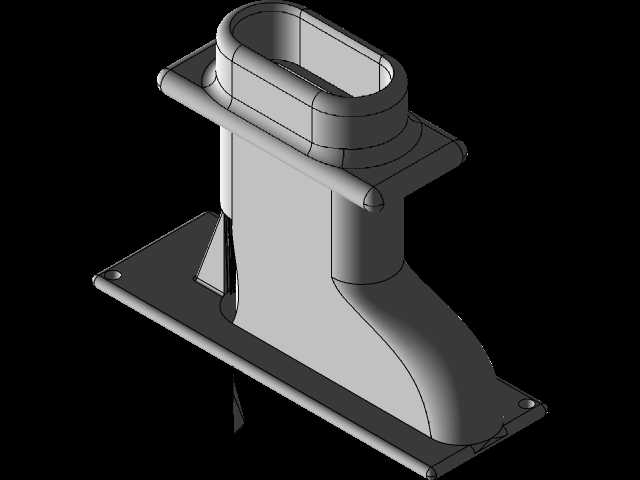

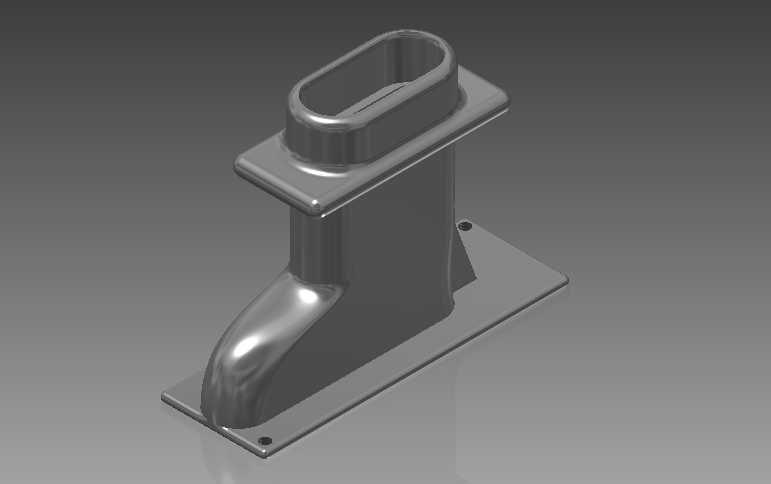

从产品功能特性来看，这款钢锚采用一体化铸造成型后精加工的工艺路线，整体分为底部安装法兰、中部支撑立臂、上部锚杯三个核心功能段。底部安装法兰为矩形平板结构，四角预留安装螺栓孔，安装时通过螺栓或者直接预埋的方式固定在混凝土端部的锚垫板上，法兰面的平面度公差控制在0.1mm以内，保证锚具安装后与张拉方向垂直，避免出现偏载导致的局部应力过大。中部支撑立臂采用变截面流线型过渡设计，从底部法兰向上逐渐收窄后与上部锚杯平滑衔接，这种设计一方面可以降低锚具自身的重量，减少材料消耗，另一方面可以优化应力传递路径，避免直角过渡区域出现应力集中点，在长期高载荷下减少疲劳裂纹的萌生概率。立臂侧面设置的加强筋结构，进一步提升了立臂的抗侧弯刚度，即使在钢索存在微小偏角的情况下，也能保证锚具整体的结构稳定性，不会出现侧向变形导致的夹持力下降。

上部的锚杯是整个钢锚的核心功能区，采用腰型内孔设计，可以适配多根平行布置的无粘结钢索同时穿入锚固，锚杯内部的锥度结构与配套的夹片配合，当钢索受张拉拉力时，夹片会在锥度作用下越楔越紧，自动锁死钢索，实现可靠的自锚功能。锚杯顶部的外翻法兰边，一方面可以在张拉作业时作为张拉千斤顶的支撑定位面，保证张拉作用力与钢索轴线同轴，另一方面可以在封锚作业时与端部的密封罩配合，防止外界水汽、腐蚀性介质进入锚具内部腐蚀钢索与夹片，提升整个锚固体系的耐久性。

从设计思路层面，这款钢锚在建模阶段就充分考虑了实际施工的安装边界与受力工况：首先是安装边界的适配，底部法兰的安装孔距严格匹配工程中通用的锚垫板安装尺寸，不需要额外定制转接件就可以直接适配现有施工体系，降低现场施工的适配成本；中部立臂的高度设计充分考虑了混凝土保护层厚度要求，保证封锚完成后锚具整体完全被混凝土包裹，不会出现外露锈蚀的问题；上部锚杯的内孔尺寸与锥度经过反复受力仿真验证，既保证夹片有足够的夹持行程，又不会因为锥度过大导致夹片楔入过深损伤钢索基体。在应力仿真环节，设计人员针对1.2倍设计张拉力的超载工况、反复张拉的疲劳工况、偏载15度的极端工况都做了有限元校核，确保锚具各部位的应力值都低于材料的许用应力，安全系数满足工程规范要求。

从外形尺寸与安装边界来看，这款钢锚底部法兰的长宽尺寸适配常规厚度的混凝土构件端部安装要求，不会因为尺寸过大导致端部钢筋排布冲突，也不会因为尺寸过小导致应力扩散面积不足；整体高度控制在合理范围内，不需要在构件端部开挖过深的锚固槽，减少了现场施工的凿除工作量；锚杯的腰型孔尺寸可以同时容纳3-5根常规直径的无粘结钢索，适配多数中小跨度预应力构件的张拉需求，安装时只需要保证锚具轴线与钢索轴线的同轴度偏差不超过2度，就可以达到设计要求的锚固效率。在实际选型过程中，结构设计人员可以根据项目的钢索数量、设计张拉力、构件端部尺寸，直接匹配对应规格的钢锚，不需要再做额外的结构修改，大幅提升设计与施工的效率。

不同于普通的机械连接件，这类预应力锚具的设计容错率极低，任何微小的结构缺陷都可能导致严重的工程事故，因此在建模过程中，所有的过渡圆角、壁厚、锥度参数都严格遵循预应力锚具的相关行业规范，比如锚杯与立臂的连接位置采用R15以上的大圆角过渡，避免应力集中；所有承载面的粗糙度都达到Ra3.2以上，保证夹片与锚杯、锚具与锚垫板之间的接触均匀，不会出现局部点接触导致的压溃问题；安装孔的位置度公差控制在0.2mm以内，保证现场安装时螺栓可以顺利穿入，不需要现场扩孔影响安装效率。

在长期服役性能的设计考量上，这款钢锚的材料选用适配预应力工况的优质合金结构钢，整体经过调质处理达到要求的硬度与韧性匹配，既要有足够的强度承担张拉力，又要有足够的韧性承受冲击载荷与疲劳载荷，避免出现脆断失效。表面经过发黑防锈处理，在存储与施工阶段可以抵御短期的锈蚀影响，封锚后被碱性混凝土包裹，进一步提升长期服役的抗腐蚀能力。对于有高防腐要求的工程场景，还可以在锚具表面增加镀锌或者环氧涂层，适配沿海、高腐蚀环境下的工程需求。
