复古街机摇杆式工业操纵输入装置

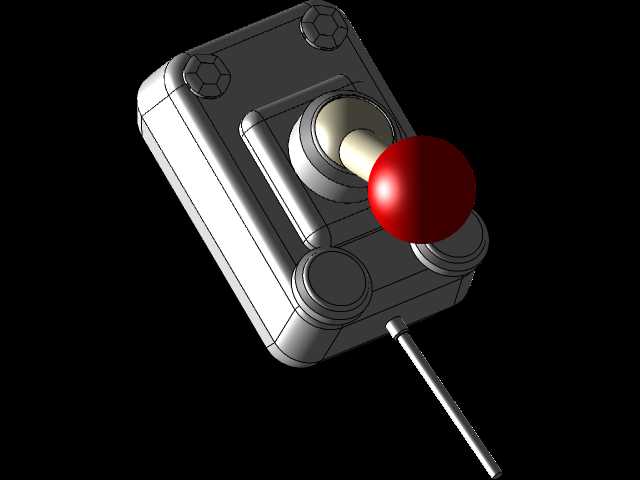

这类带球形握柄的操纵杆最早在街机游戏设备上被大众熟知，但其结构逻辑早已延伸到工业控制、小型设备操控的多个场景，从早期工业操作台的点位控制手柄，到小型游乐设备的方向输入，再到部分定制化测试设备的手动操控端，都能看到同结构操纵部件的身影。从结构设计来看，这款操纵装置采用底座嵌入式安装逻辑，方形底座的四个角预留了内六角安装孔位，安装时可直接通过螺栓将底座固定在操作面板的预设开孔上，底座边缘做了圆弧过渡处理，避免安装和日常操作时的锐角磕碰，底座下方引出的信号线缆可直接穿入面板内部，和设备的控制主板做接线连通，不会在操作面外露走线，既保证操作面的整洁，也能避免线缆被拉扯损坏。核心的操纵部分采用万向节式的内部传动结构，球形握柄的握持直径适配成年人手掌自然抓握的尺寸，表面做光滑球面处理，操作时手掌可以完全贴合握柄表面，长时间操作也不会产生局部硌压的不适感，握柄下方的连杆穿过底座上部的轴套结构，内部的复位结构可以在操作人员松开握柄时自动回到中位，部分需要保持操作位置的场景也可以通过调整内部阻尼片的预紧力，调整操纵的反馈手感和中位复位力度。底座上部的两个圆形辅助按键分别布置在握柄的侧下方，操作时手指无需大幅移动就可以触碰到按键，按键的按压行程做了适配调整，按压力度控制在适合频繁点按的区间，不会因为按压力度过大造成手指疲劳，也不会因为力度过轻易引发误触。在实际的设备适配场景中，这类操纵杆可以承担两轴方向的信号输入，通过连杆的摆动角度输出对应的模拟量或者开关量信号，用来控制小型设备的行进方向、云台的转动角度、测试平台的位移方向，相比按键式的方向控制，这种摇杆式的输入可以实现连续的方向调整，操作的流畅度和直观性都有明显优势。设计过程中首先要确认安装面板的开孔尺寸和底座的匹配度，底座的安装孔位间距要和面板预设的螺孔位置完全对齐，避免安装时出现强行对位造成的底座变形，连杆的摆动角度要根据实际使用需求做限位设计，避免摆动角度过大造成内部信号线的过度拉扯，延长部件的使用寿命，握柄的安装高度要结合操作面板的倾斜角度做调整，保证操作人员以自然坐姿操作时，手臂可以自然搭放在操作台上，手腕无需过度弯曲就能完成全方向的操纵动作。从结构可靠性来看，底座的外壳采用硬质工程塑料材质，兼顾结构强度和绝缘性能，内部的传动部件采用耐磨的金属材质，频繁操纵下的磨损量可以控制在很低的水平，信号输出部分采用密封式的触点结构，避免日常使用中的灰尘、少量溅水进入触点区域造成接触不良，能够适应大部分普通工业场景和商用设备的使用环境，不需要做额外的密封防护处理。在部分定制化的小型设备改造场景中，这类操纵杆还可以根据实际的控制需求调整内部的信号输出模式，将原本的模拟量输出改为多档位的开关量输出，适配不同的控制主板信号要求，不需要额外加装信号转换模块，降低改造成本和接线复杂度。
