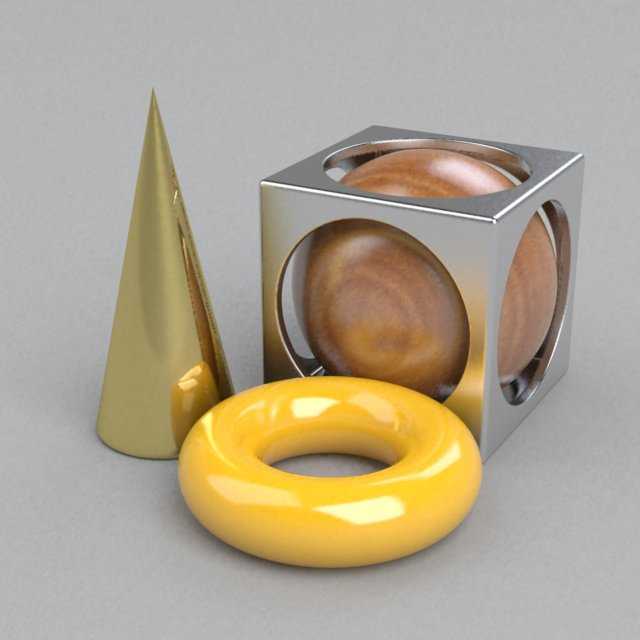

金属框架内嵌球体搭配锥环几何造型

这套几何组合结构常被用作机械原理教学的演示教具，也可作为工业造型设计的基准参考样件，帮助结构设计从业者理解不同曲面、实体的配合逻辑，在职业技能实训场景中，能让初学者快速建立三维空间的形体认知，掌握不同特征的构建逻辑。从结构组成来看，整套造型包含三个独立实体构件，分别是带镂空开孔的金属立方体框架、框架内部嵌套的木质纹理球体、直立放置的金属圆锥体，以及平置在框架前方的亮面黄色圆环。立方体框架的六个面均开设圆形通孔，开孔直径与内部球体的直径形成间隙配合关系，球体可在框架内部实现小范围的转动但不会从开孔中脱出，这种结构设计常被用来演示空间限位配合的原理，在一些需要多向转动但限制脱出位移的机构中，类似的限位思路可直接复用，比如万向节的端部限位结构、多自由度检测探头的防护框架设计，都能参考这种六面开孔内嵌球体的配合逻辑。圆锥体采用直立放置的形式，底面与放置平面完全贴合，锥尖朝上，圆锥的母线与底面形成固定夹角，这种锥面结构在机械领域常被用作定位基准，比如锥面定位销、锥形胀紧机构的核心工作面，都是利用锥面的自定心特性实现快速精准定位，该圆锥的锥度设计可作为等锥度构件的建模参考，建模时可通过旋转特征一次性生成锥面与底面，保证锥面的轮廓度公差。平置的圆环为标准环形回转体，截面为正圆形，圆环的中心轴线与放置平面平行，这种环形结构在密封件、导向套、环形导轨的设计中十分常见，建模时需注意圆环截面圆的直径与环体中心轨迹直径的比例关系，避免出现特征生成失败的问题，同时圆环的外表面为连续光滑曲面，可作为曲面连续性检测的参考样件，验证建模软件中曲面G1、G2连续的效果差异。立方体框架的边角做了小半径倒圆角处理，避免尖锐边角带来的应力集中问题，这一细节处理符合机械结构设计的通用规范，所有外露的金属构件边角都应做倒角或倒圆处理，既可以消除加工毛刺，也能提升构件的抗磕碰能力，框架的六个开孔边缘同样做了等半径倒圆，避免开孔边缘的锐边划伤内部球体的表面，也能减少球体转动时的摩擦阻力。内部球体的表面做了仿木质纹理的处理，在实际工业应用中，若采用工程塑料或木质材料制作该球体，可利用材料本身的自润滑特性，降低球体与框架开孔边缘的摩擦系数，无需额外添加润滑介质即可实现顺畅转动，适合在洁净度要求较高的演示场景或轻载转动机构中使用。从安装边界来看，整套组合造型放置在平面上时，最大外轮廓边界由立方体框架的边长、圆锥的高度、圆环的外径共同决定，立方体框架的边长为整套结构的横向最大尺寸参考，圆锥的高度为纵向最高尺寸参考，圆环的外伸宽度为前后方向的最大尺寸参考，在将该类结构集成到其他设备或展示台时，需预留出不小于各构件最大外轮廓10%的安装间隙，避免构件之间或构件与周边设备发生干涉。建模过程中，立方体框架可通过实体抽壳后再做面开孔的方式生成，也可采用多个实体布尔运算的方式构建，两种方式各有优劣，抽壳方式生成的框架壁厚均匀，适合对壁厚一致性要求高的场景，布尔运算方式则更便于调整开孔的位置与大小，适合需要频繁修改开孔参数的设计阶段。圆锥与圆环均为标准回转体，采用旋转特征生成即可保证轮廓精度，内部球体需注意与六个开孔的配合间隙设计，间隙过小会导致球体卡滞无法转动，间隙过大则会导致球体晃动量超标，一般根据实际使用场景的精度要求，单边间隙控制在0.1mm到0.5mm之间即可满足多数轻载演示场景的需求。这套几何组合没有复杂的传动结构，核心价值在于通过基础几何形体的组合，演示不同实体特征的构建逻辑、空间配合关系以及结构细节处理方式，对于刚接触三维建模的从业者来说，可通过复刻这套造型熟练掌握旋转、抽壳、布尔运算、倒圆角等基础建模命令的使用技巧，理解不同特征的参数设置对最终结构形态的影响；对于有经验的结构工程师来说，这套造型中的限位配合、锥面定位、环形回转体设计思路，可直接迁移到对应的工业结构设计中，缩短同类结构的研发建模周期。
