仪仗礼仪佩剑精细结构三维数模

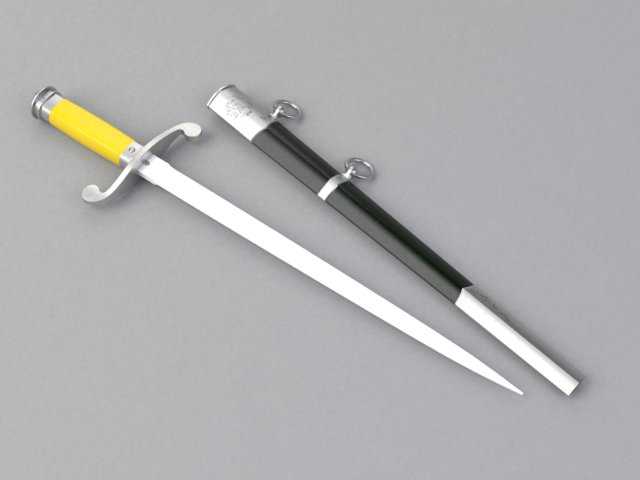

这款礼仪佩剑的三维结构设计，首先需要明确其核心应用场景——区别于实战兵器，这类佩剑主要用于仪仗司礼、荣誉授勋、馆藏陈列以及礼仪场合的配饰使用，因此在结构设计上完全围绕礼仪展示属性展开，而非实战劈砍、刺击的功能需求。从结构拆分来看，整体分为剑柄、护手、剑身、鞘体四个核心装配单元，各单元的配合边界在建模阶段就做了明确的公差预留，避免后期实物打样出现装配干涉。

先看握持段的设计思路，剑柄采用黄色防滑握持层包裹金属内芯的结构，内芯与护手的连接采用沉头销钉固定，销钉孔位做了沉台处理，装配后销钉端面与护手表面齐平，既保证连接强度，又不会破坏外观的整体性。握持段的直径按照成年人手型的握持舒适度设定，表面做了细微的滚花纹理隐含在包覆层下方，既保证视觉上的整洁质感，又能避免礼仪握持时出现打滑脱手的情况。剑柄尾部做了圆弧收边，没有尖锐棱角，防止长时间持握时硌伤手掌，也符合礼仪器械无外露锐边的安全要求。

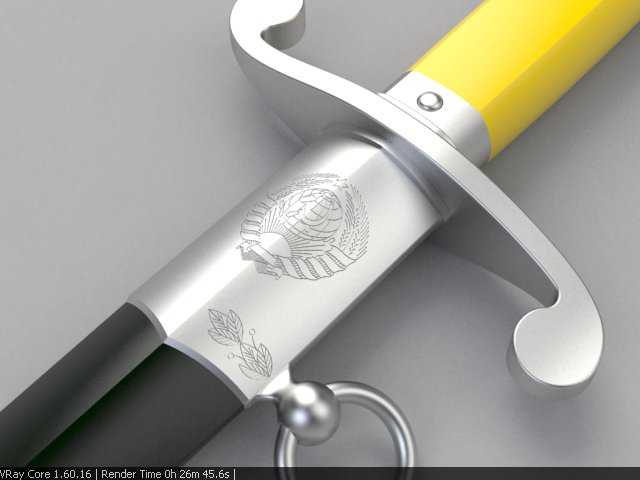

护手部分是整个佩剑外观辨识度最高的结构，采用S形对称弯弧设计，建模阶段对弯弧的曲率做了反复调整，既要保证视觉上的舒展流畅，又要控制整体重量不会出现头重脚轻的问题。护手朝向剑身的一侧做了下沉式的让位槽，刚好可以卡入鞘口的定位凸台，佩剑入鞘后不会出现径向晃动，保证携行时的稳定性。护手表面的徽章蚀刻区域做了0.2mm的下沉深度预留，后期无论是激光蚀刻还是冲压填色，都能保证图案边缘清晰，不会出现溢色问题。徽章下方的叶形装饰纹采用等距阵列排布，纹路深度控制在0.15mm，既保证触感上有明显的肌理层次，又不会因为纹路过深积存灰尘，降低后期维护的难度。护手下方的挂环采用活动铰接结构，铰接轴与护手本体的配合间隙控制在0.05mm，挂环可以360度自由转动但不会出现松垮旷量，适配礼仪挂带的不同挂载角度，不会因为挂带拉扯导致佩剑歪斜。

剑身部分采用等宽变厚的结构设计，靠近护手的根部厚度最大，向剑尖方向逐渐收薄，整体做了哑光镀铬的表面处理预设，既保留金属的冷冽质感，又不会因为镜面反光过于刺眼影响礼仪场合的视觉效果。剑身与护手的连接采用过盈配合加销钉加固的方式，过盈量控制在0.03mm，装配后不需要额外焊接就能保证足够的连接强度，也避免焊接痕迹破坏外观平整度。剑身的两侧刃口做了倒钝处理，所有边缘都做了R0.5的圆角，完全消除锐边，符合礼仪器械的安全规范，避免仪仗操作时出现划伤风险。

鞘体采用金属薄壳结构，内壁做了0.3mm厚度的绒面衬层预留，佩剑入鞘时不会刮花剑身表面的镀层，也能减少金属碰撞产生的异响。鞘口位置做了与护手匹配的定位凸台，与护手的让位槽形成精准配合，入鞘到位后会有轻微的阻尼反馈，提示使用者已经装配到位。鞘身的外形与剑身轮廓完全匹配，间隙控制均匀，不会出现剑身偏摆的问题。

从安装边界来看，整剑装配完成后的重心落在护手前方3cm的位置，持握时刚好处于力矩平衡点，长时间持握不会出现手腕酸胀的问题。各部件的装配公差都按照五金装饰件的最高精度等级设定，活动部件的转动阻尼均匀，固定部件的连接无松动，所有外露表面的拼接缝隙都控制在0.02mm以内，视觉上呈现出浑然一体的精致感。在实际应用中，这类佩剑的三维数模既可以直接用于五金加工厂的数控加工生产，也可以用于礼仪展示场景的虚拟仿真搭建，还能作为文创衍生品开发的结构基础，建模阶段就已经考虑了不同加工工艺的实现可行性，无论是精密铸造、数控铣削还是3D打印后处理，都能直接提取对应结构的工程图，不需要二次调整结构。
