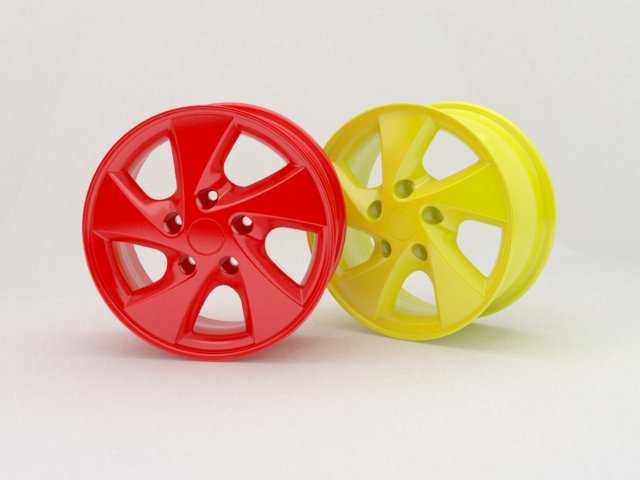

五辐双色乘用车铝合金轮毂结构设计

本次呈现的轮毂结构，主要面向民用紧凑型乘用车的换装与配套场景，适配多数15-16寸轮辋规格的前驱家用车型，在日常城市通勤、城郊非铺装路面短途通行的场景下，能够满足常规行驶的承载与动平衡要求。从实际装车用途来看，轮毂作为连接轮胎与车轴传动法兰的核心承载部件，既要承担整车整备质量下的静态载荷，也要缓冲行驶过程中路面颠簸带来的动态冲击，同时还要匹配制动系统的安装空间，避免与刹车卡钳、防尘罩等部件产生运动干涉。

在功能特性设计上，这款轮毂采用五辐式对称布局，单根轮辐做了变截面厚度处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种设计一方面可以在保证整体结构强度的前提下降低轮毂自身的转动惯量，减少起步与制动过程中的动力损耗，另一方面对称的五辐结构也更利于做动平衡校准，降低高速行驶时的轮端抖动概率。中心安装面设置了五个螺栓孔，孔位分布遵循常规乘用车的PCD节圆参数，安装端面预留了足够的贴合平面，能够保证与车轴法兰面的紧密贴合，避免长期行驶后出现螺栓松动的问题。轮辋部分采用常规的深槽式结构，胎圈座位置做了凸起的止口设计，能够在轮胎充气后牢牢卡紧胎圈，即使在低胎压状态下也能减少轮胎脱圈的风险，轮辋边缘的凸缘高度符合民用轮胎的装配标准，适配绝大多数同规格的民用真空轮胎。

设计思路上，这款轮毂没有采用过于复杂的多辐镂空造型，而是优先考虑结构可靠性与后期维护的便利性，轮辐表面的曲面过渡全部做了大圆角处理，没有尖锐的应力集中棱角，在承受路面冲击时应力可以顺着轮辐曲面均匀分散到整个轮体结构，减少局部应力过大导致的轮辐开裂风险。双色的表面处理区分了轮辐的视觉层次，在结构层面并没有因为外观造型削减受力部位的材料厚度，所有受力截面的壁厚都经过了常规载荷下的强度校核，能够满足日常行驶的侧向、径向受力要求。

从安装边界来看，轮毂的中心孔直径适配多数家用前驱车型的轴头尺寸，不需要额外加装变径圈即可实现紧密配合，螺栓孔的沉台深度符合常规轮毂螺栓的安装长度要求，装配时螺栓能够获得足够的啮合长度，保证连接可靠性。轮辐内侧预留的空间可以容纳直径不超过280mm的通风刹车盘与对应的单活塞浮动卡钳，不需要额外加装垫片或者改装法兰盘就可以避开制动部件，轮辋的偏距设置在常规家用车的适配区间内，装车后轮胎不会超出翼子板边界，也不会向内蹭到避震器与悬挂摆臂。轮体的整体重量控制在同规格铸造铝合金轮毂的常规区间内，不会给悬挂系统带来额外的簧下质量负担，对行驶舒适性与悬挂部件的使用寿命都有正向作用。在实际建模过程中，轮辐与轮辋的连接位置做了加厚的过渡圆角，这个位置是轮毂受力的薄弱区域，日常行驶中过坑、压减速带的冲击力大多会集中在这个区域，加厚处理后能够大幅提升该位置的抗冲击能力，减少轮毂变形开裂的概率。气门嘴的安装位置设置在两根轮辐之间的轮辋凹槽处，既不会影响动平衡配重块的粘贴，也方便后期充气时的操作，不会被轮辐遮挡导致充气接头无法对接。
