弹簧式塑料晾晒衣夹结构设计

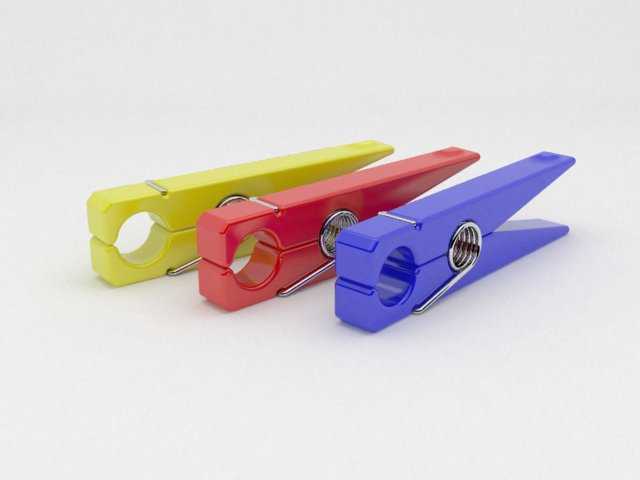

日常场景里随处可见的弹簧衣夹，看似结构简单，实则在夹持可靠性、操作便捷性、耐用性上有不少值得推敲的设计细节。这类夹持件的应用场景远不止家庭晾晒衣物，在工业生产的轻型物料临时固定、纺织工序的布料定位、印刷环节的纸张夹持、仓储物流的标签固定等场景中，同结构的塑料弹簧夹也有大量使用，只是根据使用场景调整了夹持力、材质耐候性与外形尺寸。从结构组成来看，这款衣夹分为上下两个对称的塑料夹臂、一个扭转弹簧、夹臂铰接处的销轴结构三个核心部分，没有多余的冗余零件，符合日用五金件低成本、高可靠性的设计原则。夹臂的夹持端做了内凹的圆弧接触面，一方面是增大与被夹持物的接触面积，避免尖锐棱边夹伤布料、纸张这类易损物料，另一方面圆弧造型可以适配不同厚度的被夹持物体，当夹持薄款面料时，夹持面可以完全贴合提供均匀压力，夹持稍厚的织物时，夹臂张开角度增大，弹簧提供的夹持力也会随扭转角度提升，保证夹持不滑脱。夹臂的手持按压端做了加宽的平面设计，按压时手指的受力面积更大，长时间操作也不会产生明显的压痕，符合人体工学的施力角度，按压端到铰接点的力臂长度是夹持端力臂的1.8倍左右，按照杠杆原理计算，只需要施加较小的按压力就可以在夹持端获得足够的夹紧力，操作手感轻便，即便是儿童或者手部力量较小的使用者也可以轻松开合。扭转弹簧的选型是整个结构的核心，弹簧的钢丝直径、圈数、两个扭臂的张开角度直接决定了夹持力的大小，这款衣夹选用的扭转弹簧在夹臂完全闭合时，提供的夹持力在5N到8N之间，既可以保证夹住普通棉质衣物不会被风吹落，又不会因为夹持力过大导致夹臂难以按压，同时弹簧的两个扭臂分别嵌入上下夹臂的定位槽内，装配时不需要额外的固定结构，依靠塑料夹臂的卡槽就可以限制弹簧的位移，减少装配工序，提升生产效率。夹臂的铰接位置没有采用额外的金属销轴，而是在其中一个夹臂上设计了一体成型的塑料转轴，另一个夹臂对应位置设计了轴孔，装配时直接将转轴压入轴孔即可完成铰接，这种设计省去了金属销轴的零件成本，同时塑料转轴与轴孔的配合间隙控制在0.1mm左右，既可以保证夹臂转动灵活无卡滞，又不会出现过大的旷量导致夹臂错位。夹臂中部的镂空圆孔设计并非单纯的装饰作用，一方面可以减少塑料原料的用量，降低单件生产成本，另一方面在晾晒场景中，这个圆孔可以直接挂在晾衣绳的挂钩上，不需要额外的挂绳结构，同时镂空结构可以减少风阻，在大风环境下降低衣夹被吹落的概率，还能避免积水残留，加快夹臂表面的水分蒸发，减少长期潮湿环境下的塑料老化速度。材质选择上，夹臂采用的是增韧型聚丙烯材质，这种材质的抗弯折性能优异，在夹臂反复开合上万次后也不会出现断裂，同时耐候性较好，在户外阳光直射、雨水浸泡的环境下可以长期使用而不脆化，扭转弹簧采用镀锌弹簧钢材质，表面的镀锌层可以防止潮湿环境下生锈，避免锈迹污染被夹持的衣物或者物料。从安装边界来看，这款衣夹的最大张开角度为30度左右，最大可夹持厚度为15mm的物体，整体长度为70mm，夹臂最大宽度为12mm，整体重量不到5g，不管是家庭收纳还是工业批量使用都不会占用过多空间。在结构设计的细节处理上，夹臂的所有棱边都做了R0.5mm的圆角处理，没有尖锐的毛边或者棱角，避免使用过程中划伤手指或者勾坏衣物面料，弹簧的两端扭臂也做了圆弧收头处理，不会突出夹臂表面刮蹭物料。这类小型夹持件的设计核心是在满足使用功能的前提下，尽可能简化结构、降低成本，同时兼顾操作手感与使用寿命，很多看似不起眼的日用五金结构，背后都经过了多轮的结构优化与实际场景测试，比如夹臂的弧度设计，经过多次迭代调整后，既保证了足够的结构强度，不会在按压时出现夹臂弯折断裂的情况，又尽可能减少了材料的使用，弹簧的扭力参数也是经过大量实际测试确定的，扭力过小会导致夹持不牢容易脱落，扭力过大则会导致操作费力，还会加速塑料转轴的磨损，缩短使用寿命。在工业场景使用时，同结构的夹具还会根据使用需求调整材质，比如需要在高温环境下使用的会选用尼龙加纤材质，需要防静电的场景会在塑料原料中添加抗静电剂，需要耐腐蚀的场景则会选用PVDF等耐腐蚀塑料，弹簧也会对应更换为不锈钢材质，但核心的杠杆夹持、扭转弹簧复位的结构原理是完全一致的。
