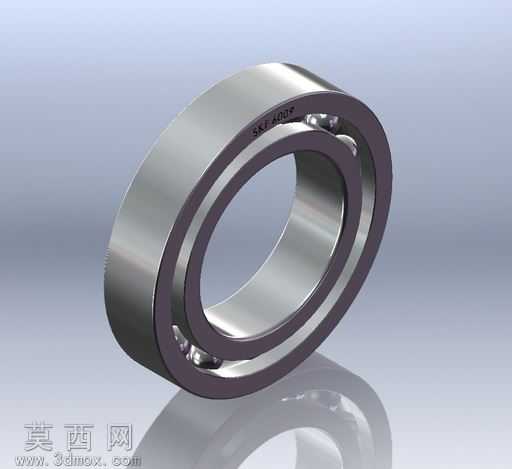

SKF6009深沟球轴承三维建模作品

本作品为SKF6009型号深沟球轴承的三维参数化建模成果，建模过程严格遵循该型号轴承的实际工业尺寸规范，在SolidWorks软件中完成全特征构建。建模初期先梳理深沟球轴承的核心结构逻辑，将整体拆分为内圈、外圈、滚动钢球、保持架四个核心组成部分，首先绘制内圈的旋转截面草图，对内外滚道的曲率半径、倒角尺寸、密封槽位进行精准约束，通过旋转凸台命令生成内圈基体，同步完成内圈基准孔、端面倒角的细节特征构建；外圈采用相同的旋转建模逻辑，保证外圈滚道与内圈滚道的曲率中心同轴度偏差控制在建模精度允许范围内，确保后续钢球装配的贴合度符合实际轴承的配合要求。滚动钢球部分采用圆周阵列方式完成装配，先按照轴承的钢球分布节圆直径创建参考基准轴，单个钢球建模为标准球体，通过圆周阵列命令均匀排布12颗钢球，每颗钢球与内外滚道添加相切配合约束，还原真实轴承中钢球的滚动接触状态。保持架部分采用浪形冲压保持架的结构进行建模，通过拉伸、切除、阵列命令完成兜孔结构的构建，保证每个兜孔与对应钢球保留合理的活动间隙，还原保持架对钢球的分隔引导作用。材质与渲染环节，为内外圈、钢球赋予高碳铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢淬火后的亮面金属质感，保持架赋予冲压冷轧钢板材质，适当降低反光度体现冲压件的表面质感；渲染场景采用柔和的渐变背景，添加地面反射效果，通过三点布光方案突出轴承的金属轮廓与结构细节，清晰展现滚道、钢球、保持架的装配关系。设计过程中严格遵循滚动轴承的通用设计规范，所有尺寸参数匹配45毫米内径SKF6009轴承的实际工业参数，模型无冗余特征、无建模错误，各部件装配关系清晰，可直接用于机械装配仿真、产品演示、工程教学等场景，能够直观展现深沟球轴承的内部构造与工作原理，为相关机械设计场景提供精准的三维模型支撑。
