仿时钟造型纪念奖杯结构设计

这款仿时钟造型的纪念奖杯，最初的设计需求来自品牌用户增长节点的线下纪念场景，主要用于线下颁奖活动的荣誉陈列、企业展厅的发展历程展示，也可作为定制化纪念礼品赠送给核心合作方与长期用户，区别于常规的杯状、星型奖杯，它用辨识度极高的时钟盘面作为核心视觉载体，能直观传递“时间沉淀、共同成长”的纪念内核，不会和市面上千篇一律的奖杯造型产生视觉撞款。

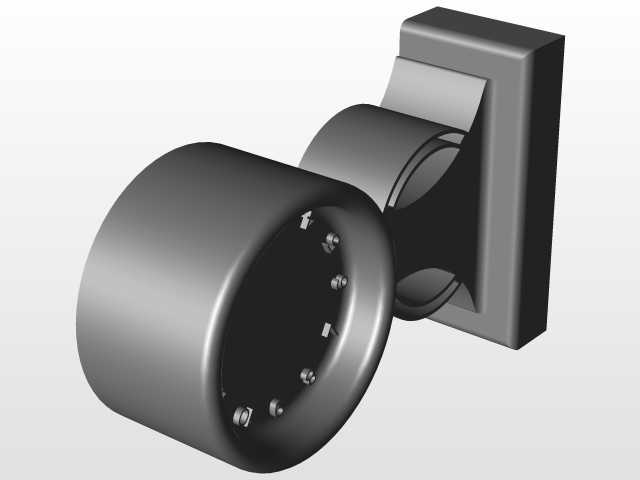

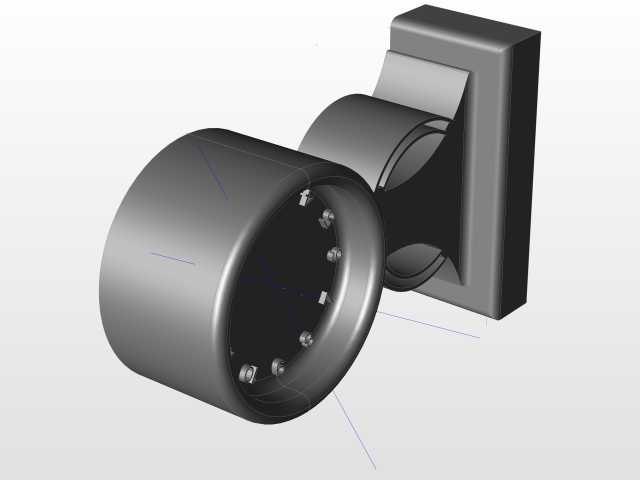

从结构设计逻辑来看，整体拆分为三个独立可拆分的装配单元，分别是顶部的时钟造型盘面、中部的流线型支撑立柱、底部的矩形配重底座，三个单元之间采用止口定位加小直径圆柱销连接的方式，既可以保证装配后的整体同轴度，也能在需要更换盘面标识的时候快速拆解，不需要破坏整体结构。顶部盘面做了三层同心阶梯环的结构设计，最外层环做了0.8mm的凸起倒角，模拟实体时钟的金属包边质感，盘面刻度没有采用常规的12个全刻度设计，只保留了3、6、9三个方位的立体数字标识，中心位置预留了定制化logo的安装沉台，沉台深度1.2mm，刚好可以容纳粘贴或者嵌入式安装的金属字牌，不会因为字牌突出产生剐蹭。盘面中心的指针造型做了一体化的固定设计，没有做可转动结构，毕竟作为纪念摆件不需要走时功能，固定指针的设计能避免长期摆放后指针松动移位的问题，指针指向6点方位的设计，也暗合“长期陪伴、走过完整周期”的寓意。

中部的支撑立柱采用了对称的变截面流线型设计，从和盘面连接的位置向下逐渐收窄，到底部和底座连接的位置再做圆弧过渡拓宽，立柱两侧设计了对称的弧形装饰环，装饰环和立柱主体之间预留了1.5mm的均匀间隙，这个间隙一方面是为了在加工的时候减少实体材料的用量，降低整体重量，另一方面也能形成视觉上的镂空层次感，不会让立柱部分显得过于厚重笨拙。装饰环的截面采用半圆形设计，边缘做了R0.5的圆角处理，避免搬运或者擦拭的时候划伤手部。

底部的矩形底座是整个结构的配重核心，设计的时候特意将底座的重量占比控制在整体重量的60%左右，保证整个奖杯摆放后的重心落在底座中心范围内，即使受到轻微的外力碰撞也不会倾倒。底座的底面四个角位置预留了直径8mm、深度1mm的防滑垫安装槽，可以粘贴硅胶防滑垫，既可以避免摆放的时候刮伤桌面或者展柜的漆面，也能增加接触面的摩擦力，进一步提升摆放稳定性。底座和立柱连接的位置做了2mm高的定位凸台，和立柱底部的凹槽配合，装配的时候不需要额外找正就能保证位置居中。

从安装边界的尺寸来看，整体高度控制在180mm左右，底座的长宽尺寸为90mm*60mm，这个尺寸刚好适合放在办公桌、展架或者颁奖台的台面上，不会占用过多的陈列空间，整体的最大外轮廓直径在顶部盘面位置，约为100mm，包装的时候只需要按照120mm*120mm*200mm的内空尺寸做内衬防护，就能满足运输过程中的防磕碰要求。

在实际的结构建模过程中，所有的外漏边缘都做了不小于R0.3的圆角处理，没有尖锐的棱角，一方面是符合纪念礼品的安全要求，另一方面在后续做表面处理的时候，不管是电镀金属质感还是做烤漆上色，圆角位置的涂层附着效果会比直角位置更好，不容易出现露底或者积漆的问题。盘面的数字和中心标识都采用了凸起0.5mm的结构，后续做分色处理的时候，可以通过遮挡喷涂的方式做出颜色区分，不需要额外粘贴标识，耐用性更强。两侧的装饰环和立柱之间的连接位置，做了两个小的连接筋，分别在装饰环的上下两端，连接筋的宽度只有2mm，既可以保证装饰环的结构强度，不会因为轻微碰撞就断裂，也不会因为连接筋过宽影响镂空的视觉效果。

这类纪念摆件的设计，和常规的机械零部件设计逻辑有共通也有区别，共通的地方是都需要考虑结构稳定性、装配便利性、加工工艺可行性，区别在于这类产品不需要考虑运动载荷、长期运转的磨损问题，更多的重心要放在视觉比例的协调性、摆放的稳定性、后续表面处理的工艺适配性上。比如在做立柱的曲面建模的时候，反复调整了三次曲面的曲率，保证从正面、侧面45度方位看过去，立柱的线条都是流畅顺滑的，没有局部的凹陷或者突兀的凸起，曲面的G2连续保证了后续做高光表面处理的时候，不会出现光影扭曲的问题。底座的高度设置为20mm，这个高度既可以保证足够的配重安装空间，也不会因为底座过高让整体造型显得头轻脚重，视觉比例上刚好符合黄金分割的视觉习惯，顶部盘面中心到桌面的高度约为135mm，刚好是普通人站立视线稍微向下的舒适观看高度，放在颁奖台上面的时候，台下的观众也能清晰看到盘面的标识内容。

在材料适配性上，这个结构既可以采用锌合金压铸的工艺做金属质感的量产版本，也可以采用树脂3D打印做小批量的定制版本，不同工艺下的结构公差预留也在建模的时候做了对应考虑，压铸版本的所有壁厚控制在2.5mm-3mm之间，避免压铸的时候出现缩孔或者充型不满的问题，3D打印版本的壁厚可以适当降低到1.5mm，减少打印材料的消耗，同时也能降低整体重量。不管采用哪种工艺，三个装配单元的连接止口位置都预留了0.1mm的装配间隙，保证不同工艺生产出来的零件都能顺利装配，不会出现过紧或者过松的问题。
