创意笔记本造型瓶装饮用水外观结构设计

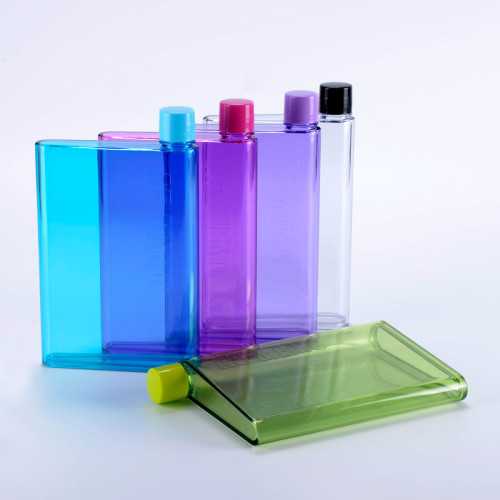

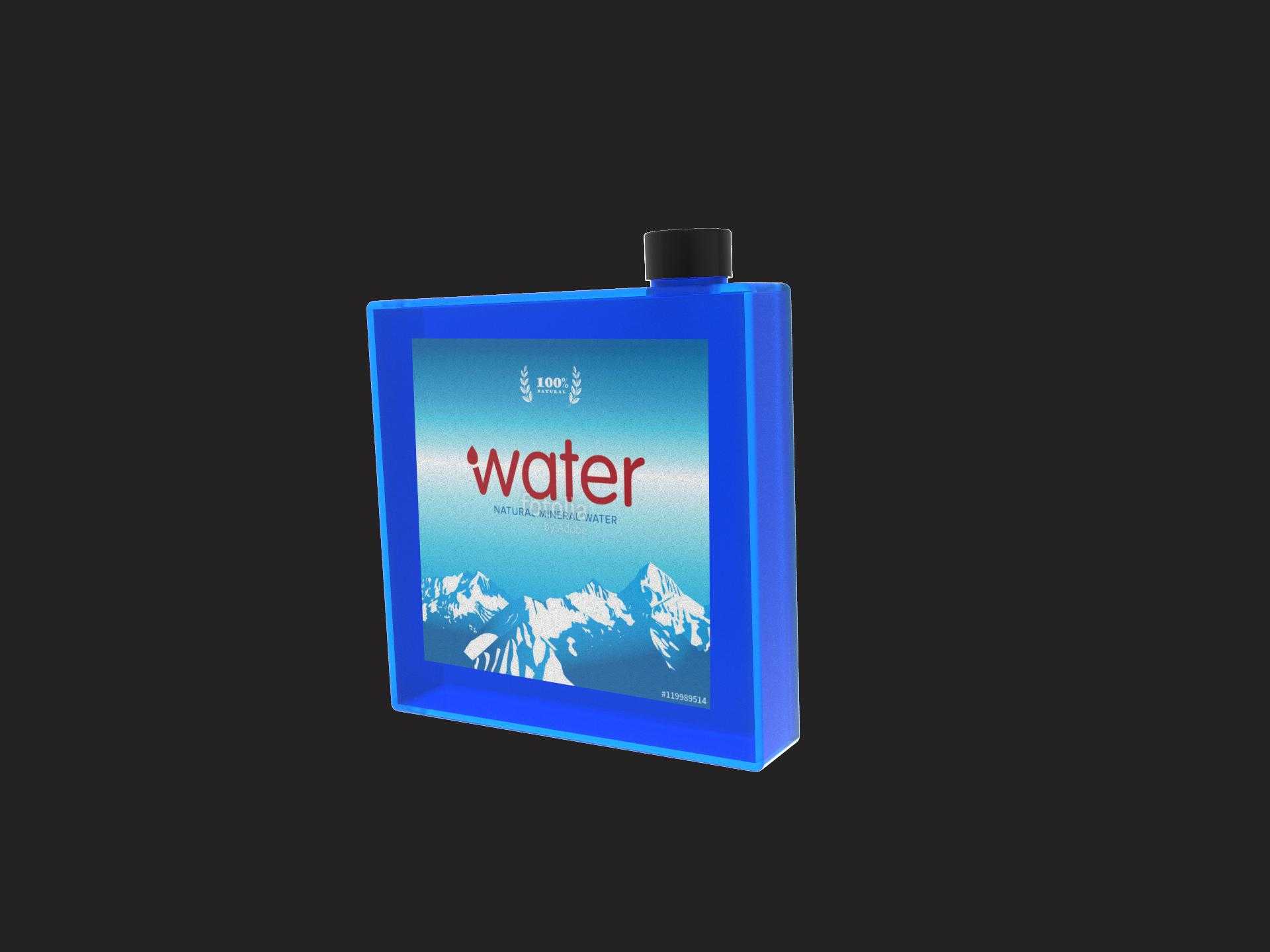

这款笔记本造型的瓶装水容器，最初的设计出发点是适配户外便携饮水、文创周边定制以及展会伴手礼的场景需求，打破传统圆柱瓶装水的形态局限，在保证储水功能的前提下，做出差异化的外观辨识度。从结构设计逻辑来看，整体采用方正扁平的轮廓，和常规笔记本的长宽比例保持一致，厚度控制在单本薄款记事本的尺寸区间，能够轻松塞进通勤包的侧袋、文件袋的夹层，甚至是西装内袋，不会像圆瓶那样出现滚动、挤占不规则空间的问题，这一点在差旅场景、会议现场的使用体验提升非常明显，用户不需要专门腾出杯架位置，随手就能和文件、笔记本放在一起收纳。瓶身主体采用食品级透明硬质塑料材质，边缘做了R3的圆角过渡，既避免锐边划伤的风险，也能在跌落时分散应力，降低磕碰开裂的概率，正面预留了平整的标签张贴区域，和笔记本封面的视觉区域完全重合，可以根据不同的定制需求印刷品牌标识、活动主题或者装饰图案，图中的雪山水源主题印刷就是直接贴合在这个平整区域，不会因为曲面出现图案拉伸变形的问题，这对于文创定制类的订单来说，能大幅降低印刷工艺的难度，提升成品的视觉一致性。瓶盖部分设置在瓶体顶部的边角位置，采用和常规瓶装水通用的螺纹口径，不需要重新开模做专属瓶盖，能够直接适配现有瓶装水生产线的灌装、旋盖设备，不需要额外改造产线就能实现量产，这也是设计时重点考虑的量产可行性问题——如果做特殊口径的瓶盖，不仅会增加模具成本，还会提高后续供应链的适配难度，通用口径的选择能让整个产品的落地成本控制在和常规瓶装水接近的区间。从内部流道的设计来看，瓶身内部做了平缓的坡度引导，靠近瓶盖的位置做了收窄的引流结构，饮水时不会因为方正的瓶身出现水流突然涌出呛人的问题，瓶壁的厚度从底部到顶部做了梯度变化，底部厚度稍大，保证放置时的结构强度，站立放置时不会因为重心偏高出现倾倒，侧壁厚度控制在既能承受常规堆叠压力，又不会过度增加材料用量的区间，整瓶灌满水之后，侧壁的形变量控制在0.5mm以内，堆叠三层不会出现压瘪变形的问题。在安装和适配边界上，这款瓶型的外部尺寸完全匹配常规笔记本电脑包的隔层尺寸，也能适配市面上常见的笔记本支架侧边的收纳槽，甚至可以和A5尺寸的笔记本共同放在文件套里，不会出现突出、卡滞的问题；瓶身的边角做了和笔记本一致的包边处理，放在包里和电子设备接触时，不会刮花屏幕或者金属外壳，这一点相比棱角分明的方正容器做了针对性的优化。考虑到户外使用的场景，瓶身材质选用了耐低温的食品级PET材质，在零下十度的环境下冷冻不会出现脆裂，常温下灌装60度以内的温水也不会出现变形、有害物质析出的问题，能够覆盖日常饮水的大部分温度需求。另外在握持手感上，瓶身的厚度刚好适配成年人单手握持的掌宽，侧边做了微弧的内收处理，握持时手指能够自然贴合瓶身，不会因为方正的轮廓出现硌手的问题，即使手上有汗也能稳定握持，不会打滑脱落。从结构验证的角度，建模过程中对瓶身做了1.2米高度自由跌落的仿真模拟，分别以底部、边角、侧面三个角度跌落，瓶身的最大应力都低于材料的屈服强度，不会出现开裂漏液的问题；堆叠测试中模拟整箱24瓶堆叠五层的压力，底层瓶身的形变量也在允许范围内，不会出现瓶盖松动、瓶身压溃的问题。整个设计没有为了外观牺牲容器的核心使用功能，反而通过形态的优化拓展了收纳场景的适配性，同时兼顾了量产的工艺可行性，不需要复杂的二次加工就能实现规模化生产，不管是作为常规饮用水的包装，还是作为文创周边、活动伴手礼的载体，都能在满足基础饮水功能的前提下，提供足够的外观记忆点。
