手持光学放大观测工具结构设计

这款手持放大观测工具的结构设计，核心围绕近距离细节观测的实际作业需求展开，在结构排布上优先平衡握持稳定性与透镜成像的光路合理性。从实际应用场景来看，这类工具覆盖多个领域的细节核查需求：在精密零部件加工环节，可用于快速核查工件表面的微小毛刺、刀纹残留、刻印标识清晰度，无需将工件移至台式显微镜工位，适配生产现场的流动巡检需求；在电子元器件返修作业中，可辅助操作人员识别0402及以下封装的元件引脚、焊盘虚焊缺陷，配合烙铁完成精细返修操作；在教学场景中，可作为基础光学实验的实操器具，帮助学习者直观理解凸透镜成像的基本原理，也可用于小型生物样本、织物纹理的日常观测。

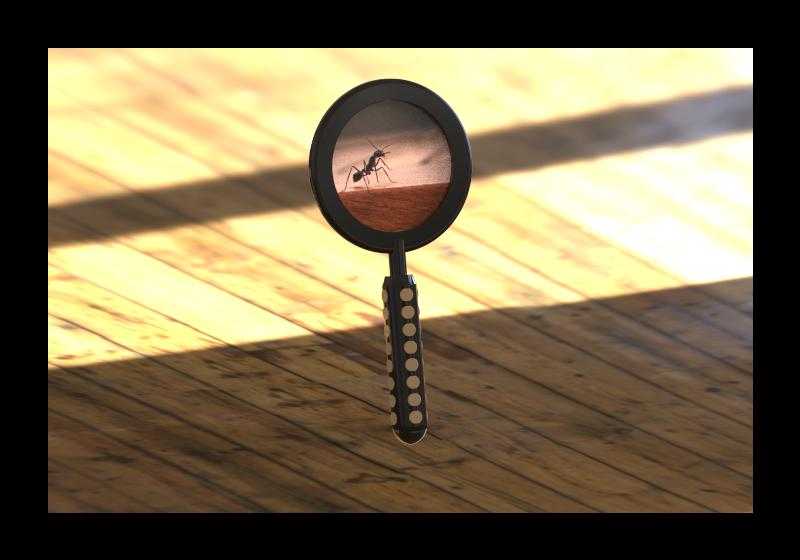

设计过程中首先确定的是透镜组件的固定结构，透镜采用环形压圈卡装在镜框内部，避免粘接固定带来的透镜偏心、胶层溢出污染镜面的问题，镜框边缘做了0.8mm的圆角过渡，防止使用过程中刮擦被观测物体表面或是划伤操作人员手部。握持手柄的结构设计充分考虑长时间手持的疲劳度问题，手柄整体采用符合人体工学的微弧造型，表面排布的圆形凹陷结构并非装饰设计，而是增加握持摩擦力的防滑结构，每个凹陷的深度控制在1.2mm，既能够增加手指与手柄的接触摩擦力，避免手汗导致的工具滑落，又不会因为凹陷过深积累污渍难以清理。手柄与镜框的连接位置做了加厚的过渡筋结构，这个位置是整个工具受力最集中的区域，日常使用中频繁的放置、拿取动作会让连接处承受反复的弯折应力，加厚过渡筋的设计可以将应力分散到更大的结构区域，避免连接处断裂失效。

从安装边界与尺寸适配的角度来看，整个工具的总长度控制在180mm左右，其中镜框的外径为85mm，适配直径75mm的标准光学凸透镜，这个尺寸的透镜可以在标准明视距离下提供约5倍的放大倍率，兼顾观测视野范围与放大倍率的平衡，不会因为倍率过高导致视野过小难以对准观测区域，也不会因为倍率过低无法满足细节观测的需求。手柄的直径设计为22mm，适配绝大多数成年人的手掌握持尺寸，手柄尾部做了直径3mm的挂孔结构，可以配合挂绳将工具悬挂在工位旁的挂钩上，减少桌面占用空间，也避免工具随意放置导致透镜镜面被桌面硬物划伤。

结构细节上，透镜的安装位置距离镜框前端面预留了2mm的安全距离，当工具平放在桌面时，镜面不会直接接触桌面，减少镜面磨损的概率。镜框与手柄的连接采用嵌入式装配结构，手柄的连接端插入镜框背部的安装槽内，通过周向的三个定位卡爪完成固定，无需额外的紧固件，既减少了零件数量降低装配复杂度，也避免了金属紧固件生锈污染工具表面的问题。整个结构的壁厚控制在2.5mm，在保证结构强度的前提下尽可能降低整体重量，整具工具的重量控制在120g以内，长时间手持观测不会产生明显的手部酸胀感。

在实际使用的功能适配方面，整个结构没有多余的冗余设计，所有结构特征都服务于观测功能与使用耐久性：防滑结构的排布位置对应握持时手指的自然接触区域，不需要使用者刻意调整握持位置就能获得稳定的防滑效果；镜框的环形结构除了固定透镜之外，其边缘可以作为临时的对焦靠位，在观测平整表面的物体时，将镜框轻贴在被观测表面，即可快速获得清晰的成像效果，无需反复调整物距，提升现场作业的效率。针对不同使用场景的适配性，该结构可以通过更换不同焦距的透镜来调整放大倍率，镜框的固定尺寸兼容同直径不同厚度的透镜，不需要修改其他结构零件即可实现不同倍率的产品衍生，降低系列化产品的开模成本。
