太阳能电池板光伏组件三维设计模型

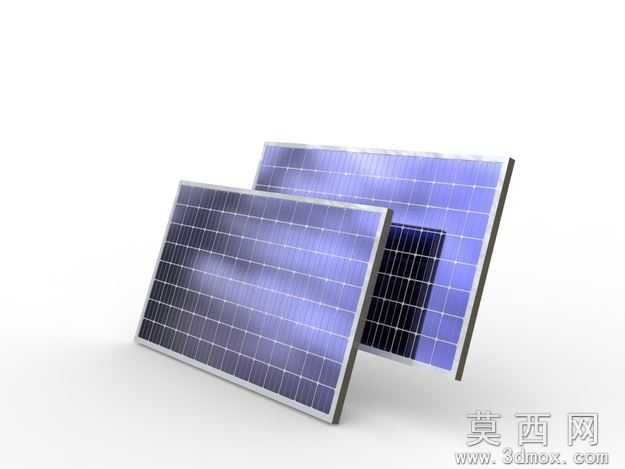

本模型为太阳能电池板光伏组件三维设计作品，建模阶段首先梳理晶硅光伏板的真实结构逻辑，从核心电池片层压结构入手，先绘制单片晶硅电池的栅线轮廓，通过阵列命令完成整片电池串的排布，再按照常规组件60片或72片电池的排布规范，完成电池串的串联排版，预留出汇流条的走线空间，随后依次叠加钢化玻璃覆盖层、EVA胶膜封装层、背板保护层的结构特征，最后搭建铝合金边框的包边结构，精准还原边框的安装卡槽、排水倒角、螺丝固定孔位等细节，所有特征均按照实体建模逻辑搭建，无破面、无重叠冗余特征。参数设计阶段严格参照民用光伏板的通用尺寸规范，单块组件长宽比例符合行业通用标准，边框厚度、玻璃层厚度、电池片间距均按照实际生产参数设定，栅线宽度、汇流条尺寸也匹配量产组件的真实规格，可直接用于尺寸校验、安装模拟等场景。渲染材质阶段针对不同部件匹配对应材质属性，钢化玻璃部分设置高透光率、低粗糙度的透明材质，还原光伏玻璃的减反射膜质感；晶硅电池片设置深蓝色带细微网格纹理的材质，还原多晶硅电池的表面晶粒质感；铝合金边框设置银灰色磨砂金属材质，还原阳极氧化铝的哑光金属质感；背板设置白色耐候高分子材质，整体渲染效果贴近真实光伏板的视觉表现，可直接用于方案展示、宣传素材制作。结构原理上完整还原层压式光伏组件的封装逻辑，清晰展示从受光面到背面的各层结构排布，体现边框对内部层压件的防护固定作用，以及接线盒的安装预留位置，可直观展示光伏板将光能转化为电能的载体结构逻辑。软件兼容方面，模型提供SolidWorks2011原生格式，同时附带STEP、IGES等通用三维交互格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件导入后可保留完整的装配结构与实体特征，无需额外修复即可开展后续编辑工作。研发教学应用层面，该模型可用于新能源相关专业的教学演示，帮助学生理解光伏组件的封装结构与组成部件；也可用于光伏电站的布局模拟、安装支架的匹配设计、BIPV光伏建筑一体化的方案搭建，还可作为新能源产品研发阶段的参考模型，缩短同类产品的建模周期，为光伏相关的设计、教学、展示工作提供精准的三维素材支撑。
