阿拉zaprobijanje冲孔工装工具结构设计

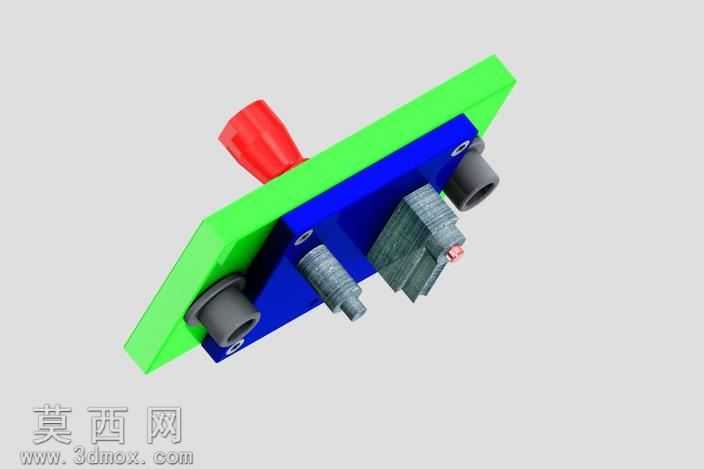

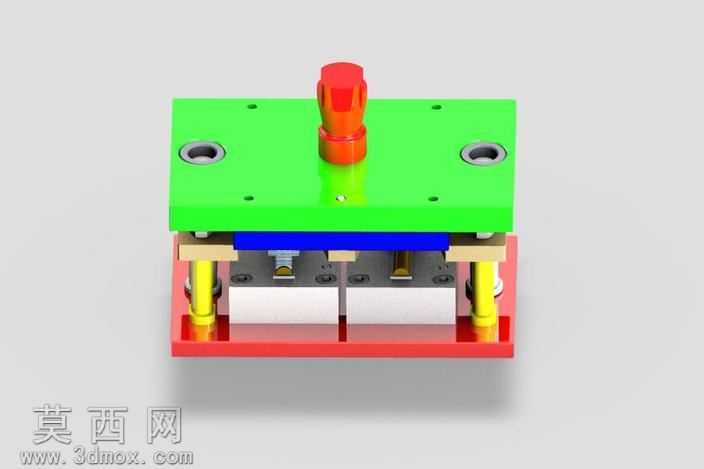

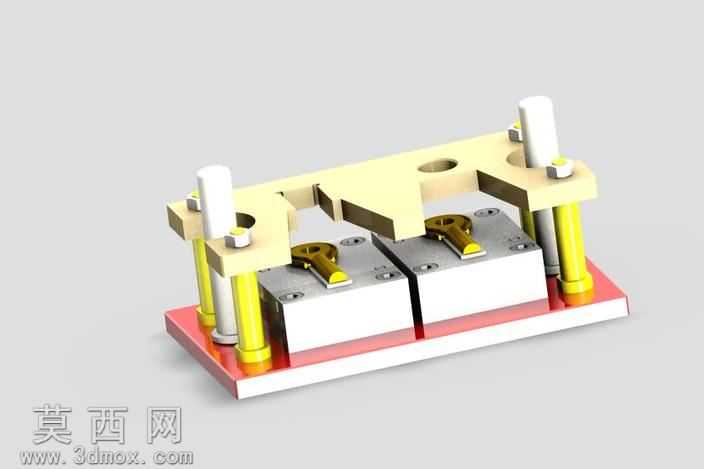

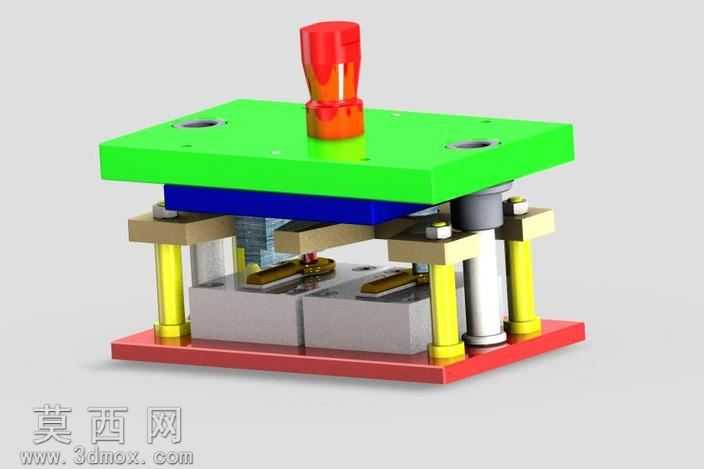

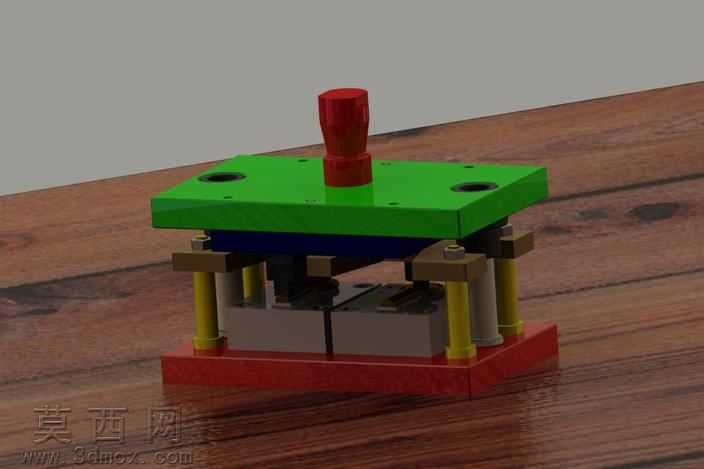

本作品为冲孔加工用的工装工具三维模型，采用Pro/Engineer Wildfire5.0完成全参数化建模，整体结构遵循典型冷冲压工装的设计逻辑，自上而下完成各零部件的装配与干涉校验。建模过程中首先搭建上下模座的基准框架，上模座采用亮绿色外观的板式结构，中心设置模柄安装位，图中红色模柄为标准冲压模柄结构，用于与冲压设备的滑块连接传递冲压力；上模座下方依次设置蓝色垫板、凸模固定板，用于固定冲孔凸模，保证凸模工作时的垂直度与受力稳定性。下模部分采用红色底板作为下模座，四角设置黄色导柱导套组件，导柱与导套采用间隙配合设计，建模时严格控制配合公差，保证上下模合模时的对中精度，避免冲孔过程中出现凸凹模啃模的问题；下模座上方设置凹模固定块，采用分体式灰色块体结构，便于根据不同冲孔需求更换凹模镶件，凹模与凸模的间隙按照薄板冲孔的工艺要求设定，保证冲孔断面的质量。模型渲染阶段针对不同零部件赋予差异化材质：模座类零件赋予工程塑料与钢材的区分质感，导柱导套赋予镀铬金属的亮面材质，弹性卸料部件赋予橡胶与弹簧的对应材质，通过渲染光影调整清晰展现各层结构的装配关系，直观呈现工装的工作原理。设计思路上围绕小型薄板件冲孔的加工需求，采用导柱模架结构保证重复冲压的精度，分体式凹模设计降低后续维护换型的成本，卸料装置集成于上模部分，合模时压紧工件、开模时卸下箍在凸模上的废料，整体结构紧凑，符合小吨位冲压设备的安装使用要求，建模过程中对所有活动部件进行了运动仿真校验，确认开合模行程内无结构干涉，各受力部件的强度满足常规冲孔加工的载荷要求，可直接用于工装加工的图纸参考或教学演示使用。
