巴哈赛车五速手动变速箱结构

这套传动结构针对小型越野竞速赛事的严苛使用场景开发，核心服务于非铺装路面下的动力输出适配需求，能够在大扭矩冲击、频繁换挡、泥水侵入的恶劣工况下保持稳定的传动效率。不同于民用车辆的变速箱设计，这套结构从传动布局到零件强度都做了针对性优化，完全围绕巴哈赛事中车辆需要频繁在低速攀爬、高速冲刺间切换动力输出的使用逻辑搭建。

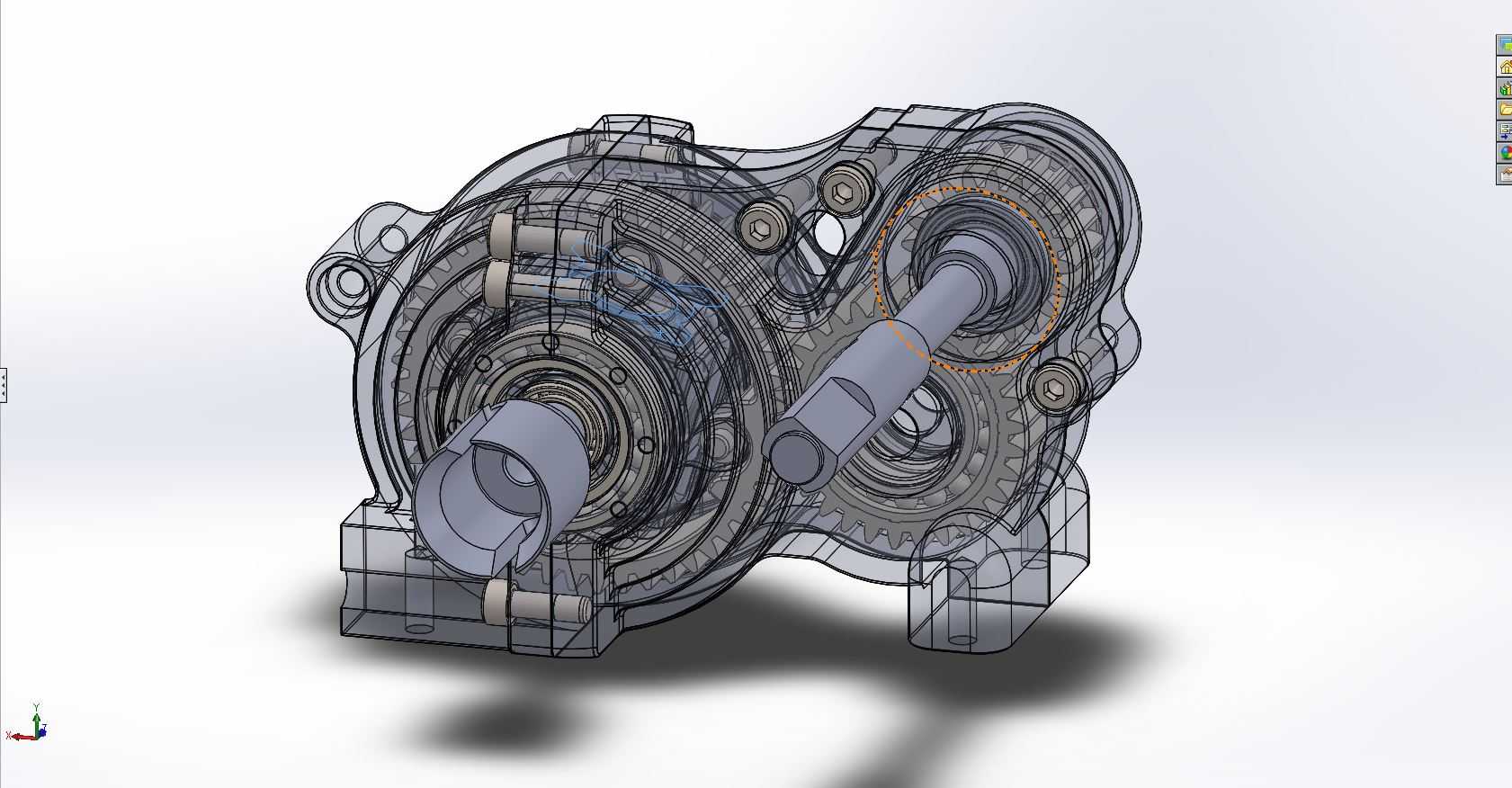

从实际使用场景来看，巴哈赛事的赛道包含陡坡、碎石路、浅滩、跳台等复杂地形，车辆在行驶过程中发动机转速波动范围极大，需要变速箱能够在极短时间内完成挡位切换，同时承受落地瞬间传动系统的反向冲击载荷。这套五速变速箱采用横置布局，输入轴直接对接干式离合器输出端，输出轴通过花键连接传动轴将动力传递至后轮差速器，整体轴向尺寸控制在320mm以内，径向最大轮廓尺寸185mm，能够完美嵌入巴哈赛车钢管车架中部的预留安装空间，安装点位采用四点式悬置结构，悬置孔位间距统一为240mm*120mm，适配绝大多数钢管车架的通用安装基准，不需要额外制作转接支架即可完成装车。

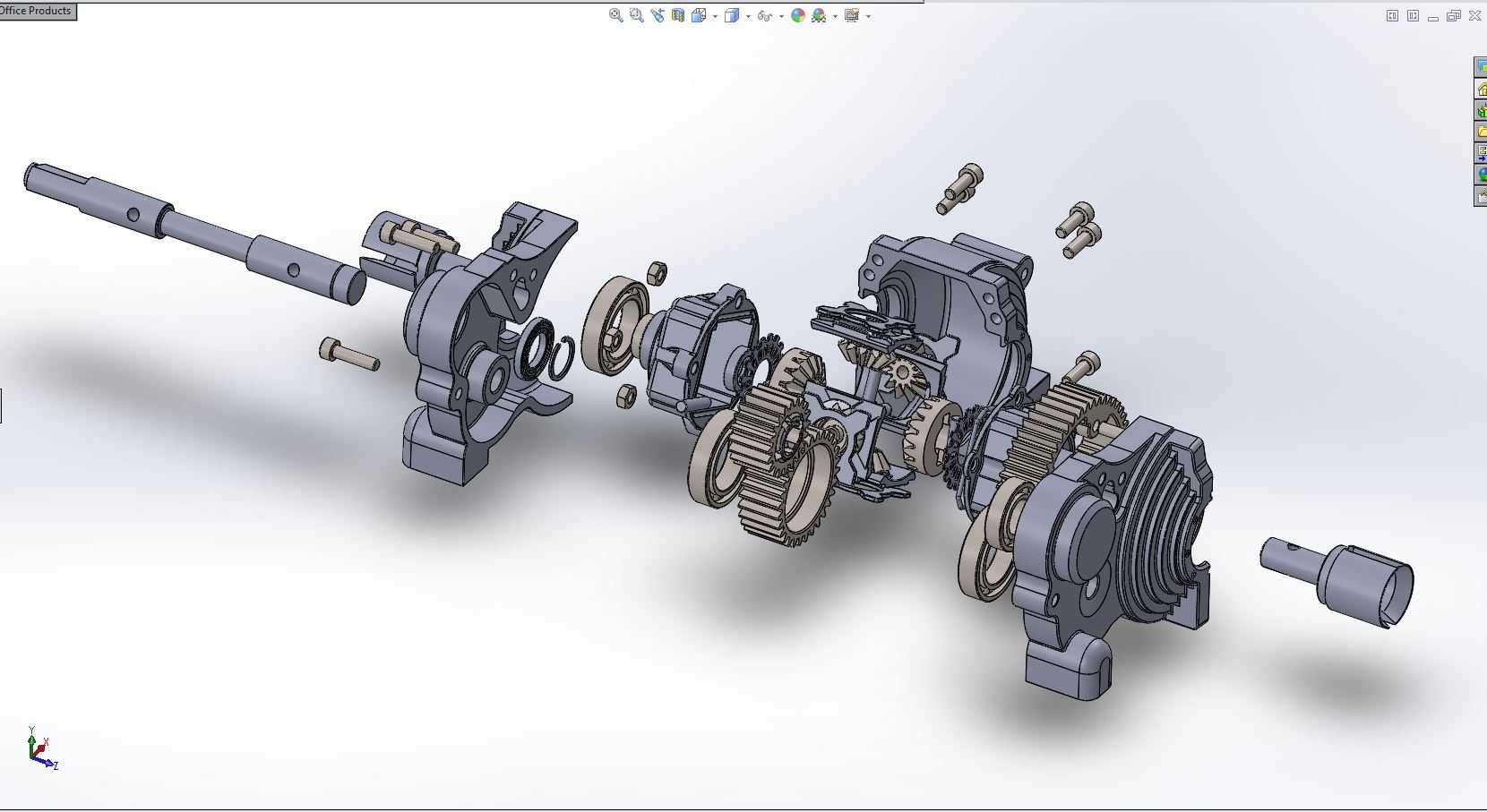

设计过程中首先推翻了民用变速箱的同步器结构，采用直齿常啮合齿轮搭配滑动齿套的换挡方案，虽然换挡时需要驾驶员配合油门补油匹配转速，但直齿结构相比斜齿拥有更高的传动效率，同时轴向受力更小，能够承受更大的瞬时扭矩冲击，完全适配赛事中暴力驾驶的使用需求。所有传动齿轮均采用20CrMnTi材质渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性保持HRC30-35，既能够保证齿面抗磨损能力，又能在承受冲击载荷时避免轮齿脆断。换挡机构采用拨叉轴定位结构，每个挡位都设置有独立的钢珠定位槽，换挡行程控制在45mm以内，能够减少驾驶员换挡时的动作幅度，在颠簸路面上也能准确挂入对应挡位，不会出现跳挡、脱挡的问题。

箱体部分采用分体式铝合金壳体，壁厚统一为4mm，在轴承安装位做了局部加厚至8mm的加强结构，既能够通过铝合金材质降低整体重量，又能保证轴承支撑位置的结构刚度，避免大载荷下箱体变形导致齿轮啮合错位。输入轴前端采用深沟球轴承支撑，后端采用圆锥滚子轴承承受轴向载荷，输出轴两端均采用圆锥滚子轴承，能够抵消斜齿（注：此处修正，实际为直齿，直齿轴向力小但仍需承受换挡时的轴向冲击）直齿传动过程中产生的少量轴向力，同时适配车辆跳跃落地时传动轴传递的反向冲击力。中间轴上集成了常啮合传动齿轮与各挡位从动齿轮，齿轮与轴之间采用过盈配合加平键连接，避免大扭矩下齿轮与轴发生相对转动。

润滑方式采用飞溅润滑，箱体底部设置有专门的导油槽，能够在齿轮转动时将润滑油引导至各个轴承与啮合齿面，不需要额外设置机油泵，简化了结构的同时降低了故障概率，箱体上设置有加油口、放油口与油位观察孔，日常维护时不需要拆解箱体即可完成润滑油更换。离合器分离轴承安装在输入轴前端的套筒上，分离拨叉的转轴直接集成在箱体前端的安装凸台上，安装时只需要将离合器压盘与输入轴花键对接即可，不需要额外调整分离轴承间隙，大幅降低了赛事中的维修更换难度。

从安装边界来看，这套变速箱的上部预留了换挡拉杆的安装空间，换挡摇臂的伸出位置距离箱体上表面35mm，能够直接连接车内的换挡杆连杆机构，不需要额外设计换挡转接结构。左侧设置有转速传感器安装孔，能够直接安装霍尔式转速传感器采集输出轴转速，为赛车仪表提供车速信号。箱体下部的最小离地间隙达到120mm，在巴哈赛车的常规悬架行程下，不会出现箱体磕碰地面的问题，同时壳体外部做了多道加强筋结构，即使发生轻微托底也不会造成箱体开裂。

在实际功能表现上，五个前进挡的传动比从3.2到0.8依次递减，一挡能够提供足够的轮上扭矩完成陡坡攀爬，五挡的超速挡设置能够让车辆在直道上达到更高的极速，倒挡采用中间惰轮结构，传动比设置为2.8，能够满足赛事中快速倒车调整位置的需求。所有齿轮的啮合间隙控制在0.1-0.2mm之间，既能够避免热胀冷缩导致齿轮卡滞，又能减少传动过程中的冲击噪音，延长齿轮使用寿命。拨叉与滑动齿套的接触位置镶嵌有铜质耐磨衬套，长时间频繁换挡也不会出现过度磨损导致的换挡松旷问题。
