可扩展DIY自伸缩变速传动装置

　　这款可伸缩变速结构的设计初衷，是解决小型实验台、教学演示装置、DIY创意机械搭建过程中，固定传动比齿轮箱适配性差、更换成本高的痛点。在日常的小型机械项目开发里，很多从业者都会遇到类似问题：前期选型计算的传动比和实际负载匹配存在偏差，要么需要重新加工整套齿轮组，要么要堆叠多个减速箱凑传动比，不仅占用安装空间，还会引入额外的传动背隙，影响整套机构的运行精度。

　　从实际应用场景来看，这套结构可以直接适配桌面级小型传动实验平台，用于机械基础教学中传动比调节的演示，也能作为小型DIY机器人、自制输送装置、桌面创意机械的动力传动核心，甚至可以给小型3D打印设备、桌面雕刻机的进给机构做传动比微调单元，不需要重新设计整套传动链路，只需要调整伸缩段的齿轮啮合位置，就能快速获得需要的输出转速与扭矩。

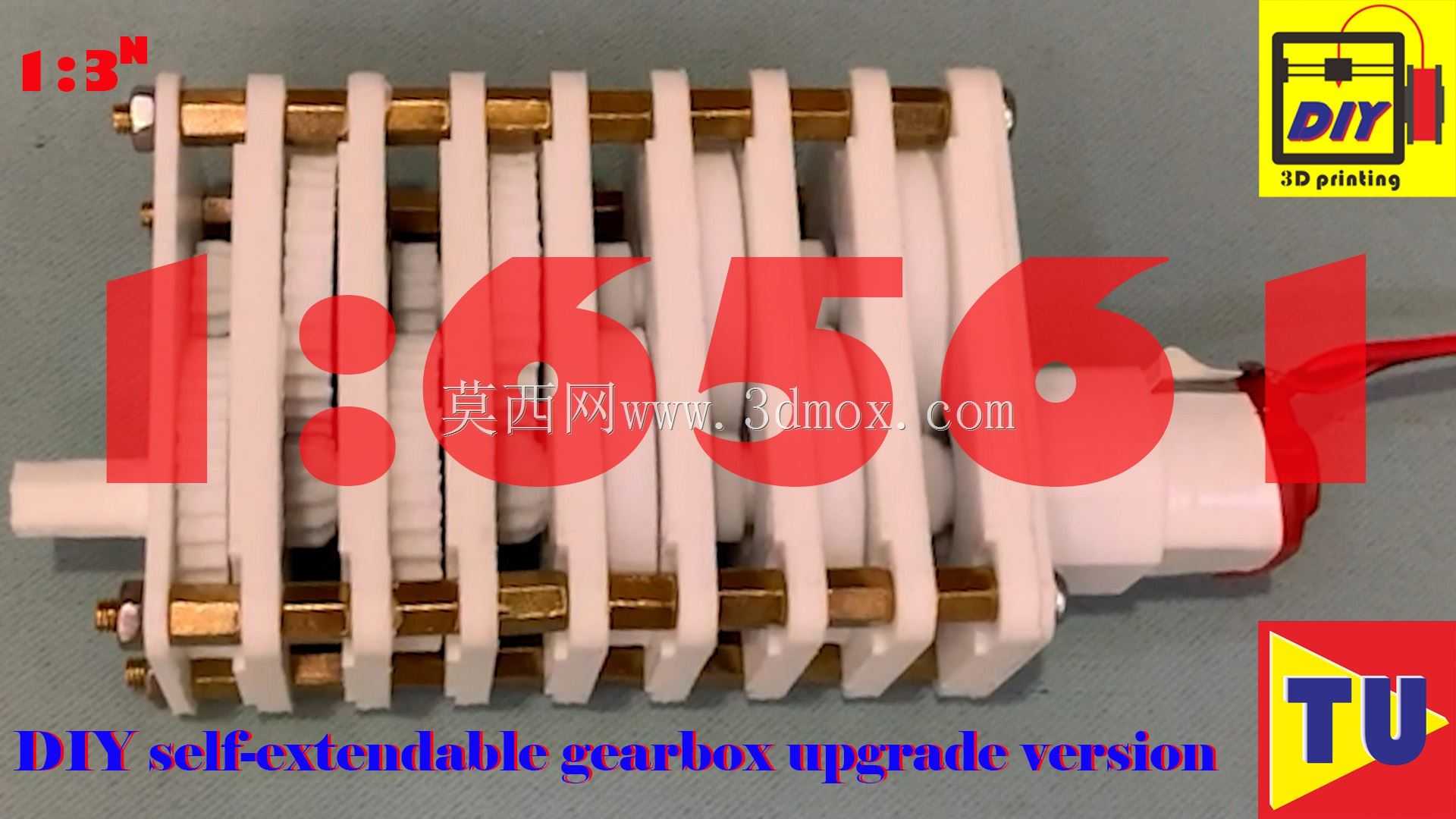

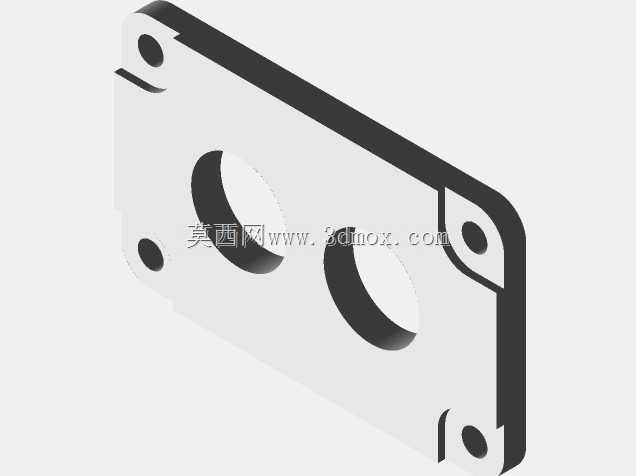

　　功能特性上，这套结构采用模块化堆叠的片式机架设计，每一片白色的机架隔板都通过铜质拉杆做轴向定位，相邻隔板之间预留标准的齿轮安装槽位，用户可以根据实际需要的传动比范围，增减齿轮组的啮合级数，不需要重新加工整体式箱体。整套传动单元的支撑端采用标准微型滚珠轴承，相比常见的塑料轴套结构，转动阻力更低，长时间运行下的磨损量更小，能有效降低传动过程中的功率损耗，也能减少齿轮啮合的径向跳动，让动力输出更平稳。伸缩调节的核心逻辑是通过轴向移动中间滑移齿轮组的位置，改变参与啮合的齿轮副组合，不需要拆解箱体就能完成传动比的切换，调节过程不需要额外的专用工具，手动调整滑移段的轴向位置后，通过端部的锁紧结构固定位置即可，操作门槛很低。

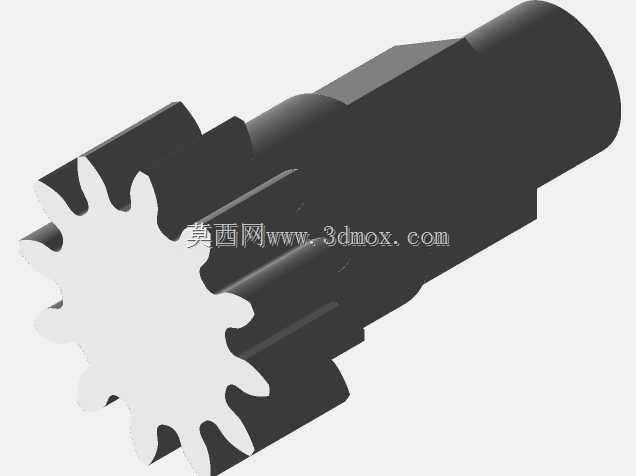

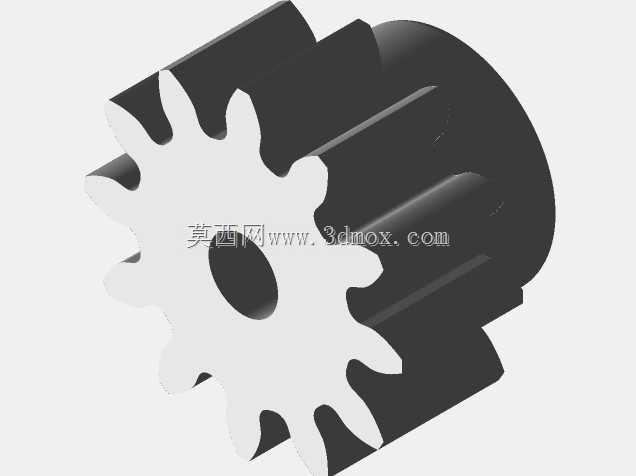

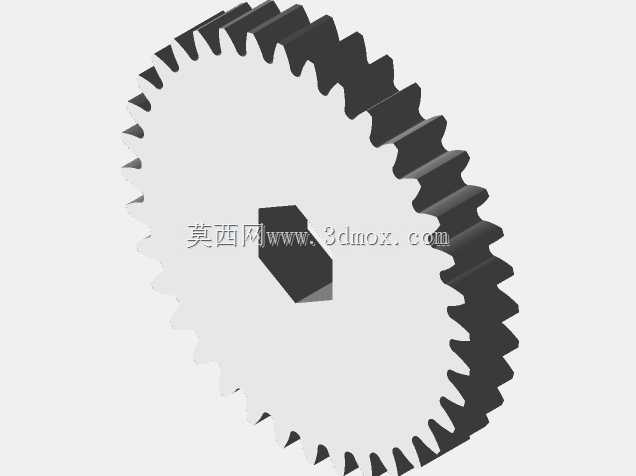

　　设计思路上，整套结构的所有结构件都适配3D打印工艺的成型要求，没有复杂的倒扣结构，不需要额外的支撑材料就能完成打印，零件的壁厚统一设置为2mm，既保证了结构强度，又能控制打印耗材的用量。齿轮采用标准渐开线直齿设计，模数选用0.5的通用小型齿轮模数，用户如果有更高强度的需求，也可以直接替换成同模数的金属切削齿轮，不需要修改其他配合结构。机架上的轴承安装孔采用H7公差设计，和标准微型轴承的外圈过盈配合，装配时只需要借助小型压块就能完成轴承压装，不需要额外的粘接或者紧固件固定。铜质拉杆的两端采用标准螺纹锁紧，相比塑料螺杆的锁紧结构，反复拆装调整也不会出现滑牙问题，能适应频繁调整传动比的使用场景。

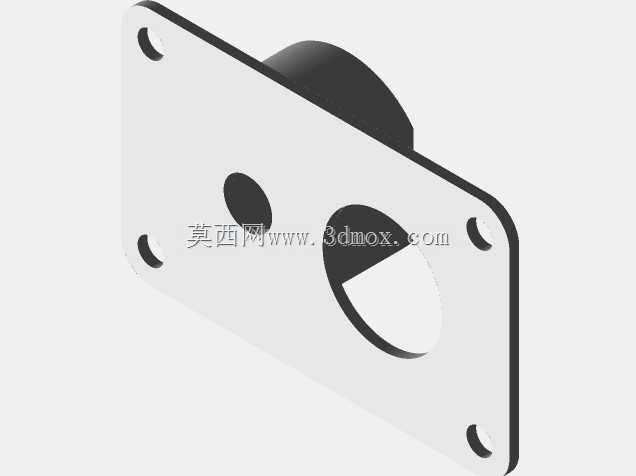

　　外形尺寸与安装边界方面，整套结构的主体截面为矩形，整体轴向长度可以根据用户选择的齿轮级数灵活调整，基础款六级传动的轴向长度控制在120mm以内，径向最大尺寸不超过60mm，输入端和输出端都采用标准的4mm直径D型轴设计，可以直接和常见的小型直流电机、伺服电机输出轴配合，也能通过联轴器连接其他动力源。安装固定位预留了四个M3的螺纹安装孔，孔位采用标准20mm间距的通用安装尺寸，可以直接固定在铝型材搭建的实验台架上，也能通过转接板安装到各类小型设备的机架上，不需要额外定制安装转接件。端部的调节旋钮做了防滑滚花设计，调整传动比时不需要借助扳手，直接手动旋转旋钮就能带动滑移齿轮组轴向移动，调整到位后拧紧侧面的紧定螺钉就能完成位置锁定，不会在运行过程中出现齿轮移位脱啮的问题。

　　从实际运行的表现来看，这套结构在传动比调节范围内，齿轮啮合的侧隙可以控制在0.1mm以内，正反转切换的空程量很小，能满足大部分小型传动场景的精度要求。因为采用了开放式的片式机架结构，日常维护时只需要拆开对应的隔板，就能对单个齿轮或者轴承进行更换，不需要拆解整套传动单元，维护成本远低于整体式密封齿轮箱。对于需要频繁调整传动参数的教学实验、创意原型开发场景来说，这种可伸缩扩展的结构设计，能大幅缩短原型迭代的周期，减少重复设计加工传动部件的工作量。
