双座敞篷自制跑车整车结构设计

这套敞篷双座跑车的结构设计，核心面向个人改装、小众定制跑车的试制场景，可用于高校车辆工程专业的教学演示、改装爱好者的自制车参考，也能作为小型轻量化运动车辆的结构验证原型。从实际使用场景来看，这类轻量化敞篷跑车多用于赛道体验日、休闲自驾、改装展展示，不追求极致的极速性能，更侧重轻量化带来的操控灵活性，以及开放式座舱的驾驶沉浸感，整备质量控制在较低区间，对动力总成的负载要求不高，适配小排量内燃机或者后置电驱动总成的改装方案。

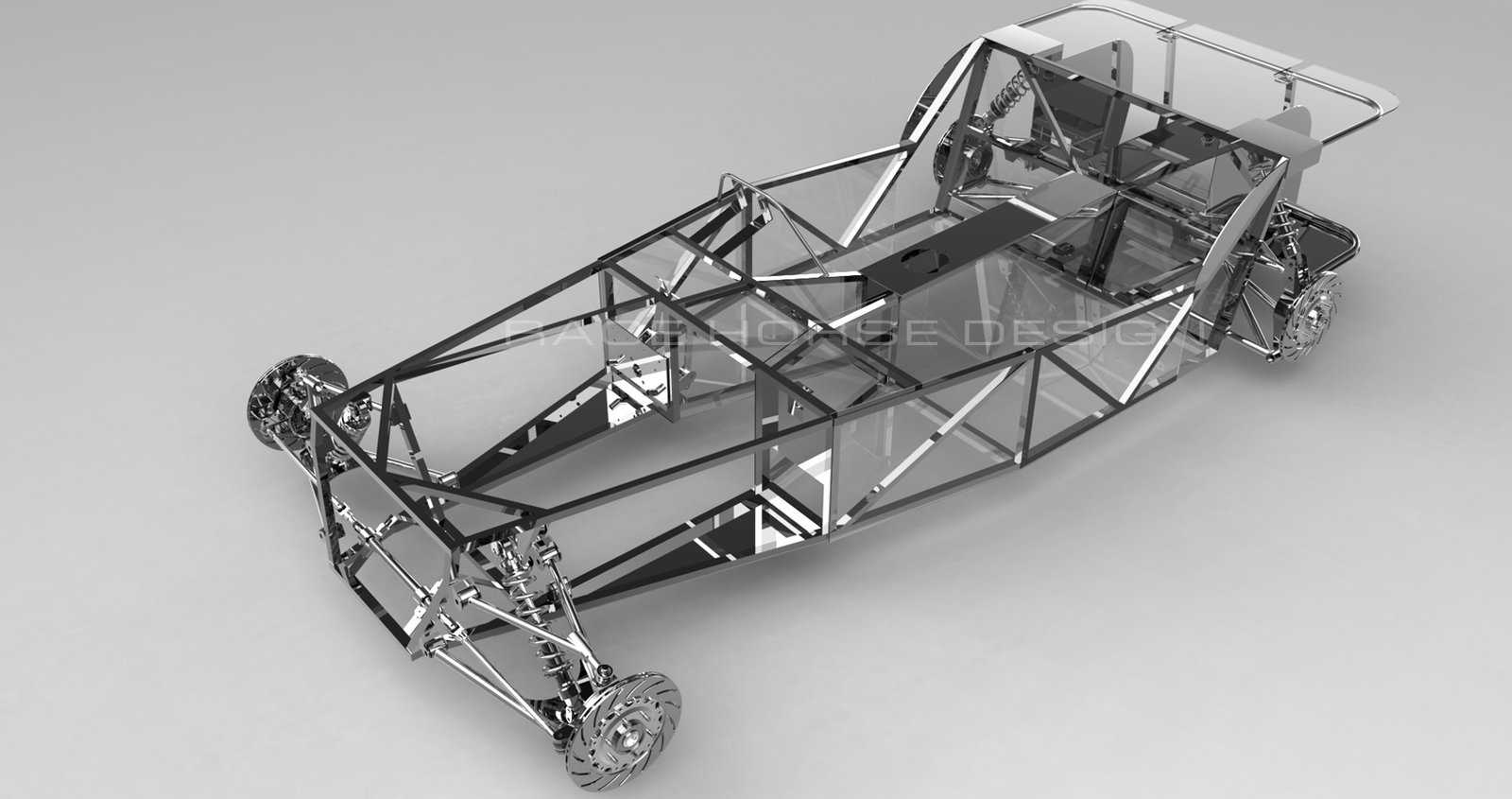

设计思路上优先考虑了自制场景的加工可行性，没有采用超跑上复杂的一体式碳纤维单体壳结构，而是选择了钢管桁架式车架作为核心承载结构，这种结构的优势在于加工门槛低，普通改装厂具备弯管、焊接设备就能完成车架制作，不需要大型的冲压、模具设备，同时桁架结构的刚度重量比表现优秀，能在控制整备质量的前提下，满足激烈驾驶时的车架抗扭需求。车架的安装边界做了通用化预留，前后悬的安装点位置留足了调整余量，既可以适配不等长双叉臂独立悬架，也能根据加工条件更换为麦弗逊结构，降低自制过程中的零件采购与加工难度。

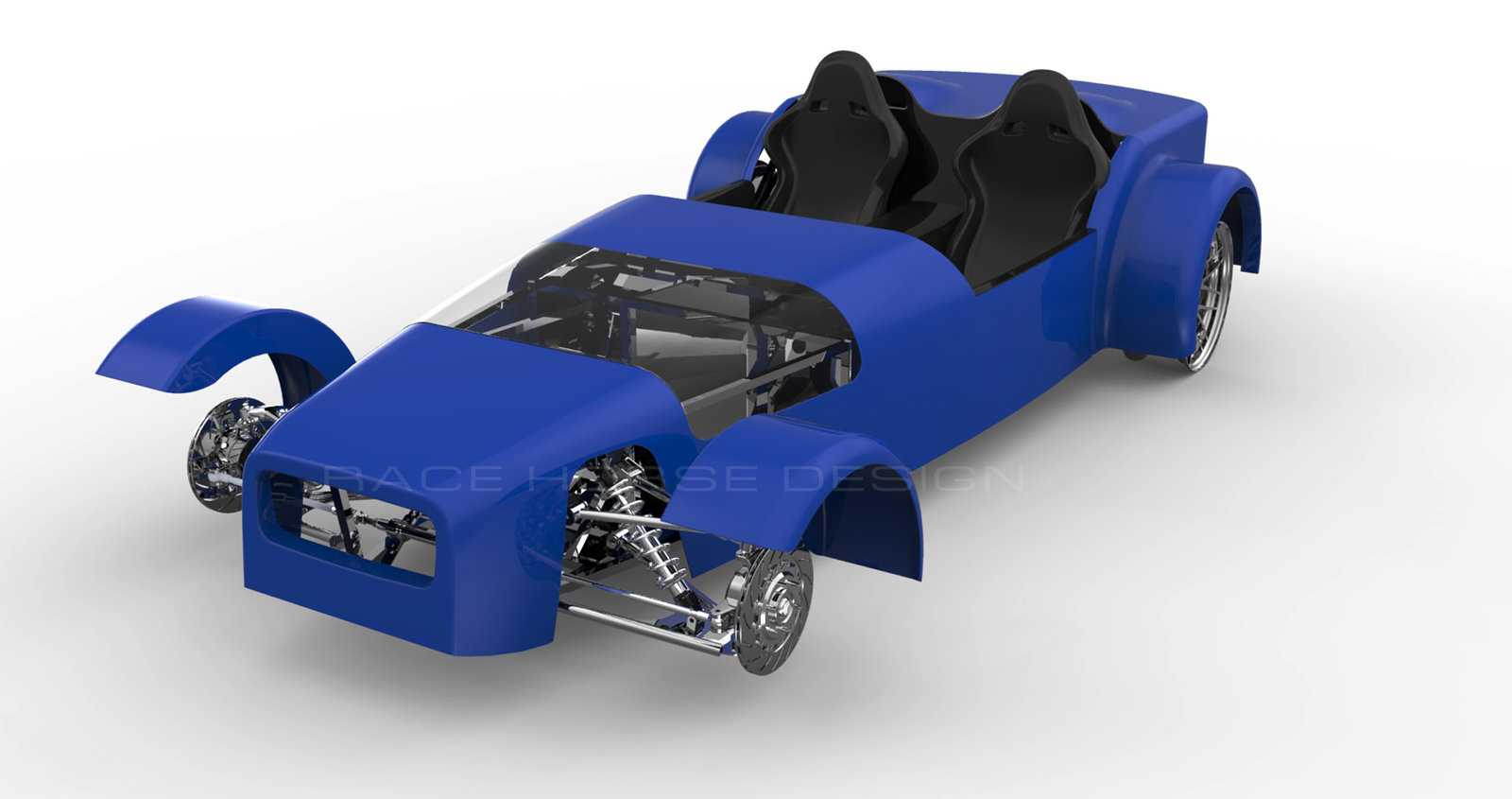

外形尺寸方面，整车总长控制在3.8米以内，宽度控制在1.7米左右，轴距保持在2.4米上下，属于小型轻量化跑车的尺寸区间，这种尺寸设定既保证了双座布局下的驾乘空间，两个座椅之间预留了变速箱、手刹以及操纵机构的安装位置，座椅采用了一体式运动桶椅的安装接口，可直接采购市售的改装桶椅完成安装，不需要额外制作座椅支架；同时较小的车身尺寸也让整车转弯半径更小，适合在小型赛道、山路场景下获得更灵活的操控表现。车身覆盖件采用了分体式设计，前后翼子板、车头覆盖件都做了独立拆分，自制时可以采用玻璃纤维手糊成型，或者铝板手工敲制，不需要大型的整体成型模具，单块覆盖件的尺寸都控制在单人可搬运的范围内，降低制作过程中的操作难度。

行走机构部分，前后悬架都采用了外露式的设计，一方面是敞篷跑车的风格化设计，外露的悬架结构能强化车辆的机械感，另一方面也方便日常维护与参数调整，减震器的安装角度、弹簧刚度都预留了调整空间，可根据使用场景更换不同磅数的弹簧，调整减震阻尼，适配赛道驾驶或者日常道路行驶的不同需求。前轮的转向机构采用了齿轮齿条式转向器的安装预留，转向拉杆的长度可根据前轮定位参数灵活调整，方便自制过程中完成前轮前束、倾角的四轮定位调校。车轮的安装孔位采用了改装圈通用的4孔规格，可直接适配市售的15-17寸改装轮毂，不需要定制专属的轮毂部件，进一步降低自制的成本与门槛。

座舱部分没有设计复杂的封闭顶棚结构，采用了完全开放式的敞篷布局，既省去了顶棚开合机构的复杂设计，也进一步降低了整车重量，座舱前方的挡风结构预留了安装位，可根据需求安装小尺寸的竞技挡风玻璃，或者直接采用全开放式的头盔驾驶布局，适配赛道体验的使用需求。车架的后部预留了动力总成的安装空间，可根据制作者的条件选择后置后驱的布局形式，发动机或者驱动电机的安装点做了长圆孔预留，适配不同尺寸的动力单元，传动系统的走线空间也在车架设计时做了预留，避免后期改装时出现结构干涉。制动系统的安装位适配常见的浮动刹车盘与对向卡钳，管路走向沿车架钢管布置，预留了足够的固定点，方便制动管路的排布与固定。

从结构安全的角度考虑，车架的座舱周围设计了连续的防滚结构，两侧的门槛位置采用了双层钢管结构，座椅后方预留了防滚架的安装接口，可直接加装防滚横杠，满足赛道驾驶的基础安全要求。车头部分设计了预留的溃缩区，前悬架前方的车架结构采用了相对薄壁的钢管，在发生正面碰撞时可通过结构变形吸收部分冲击能量，减少座舱受到的冲击。车身覆盖件与车架之间采用螺栓连接的方式，没有采用焊接固定，方便后期维护时快速拆卸覆盖件，对底盘、动力部件进行检修调整。
