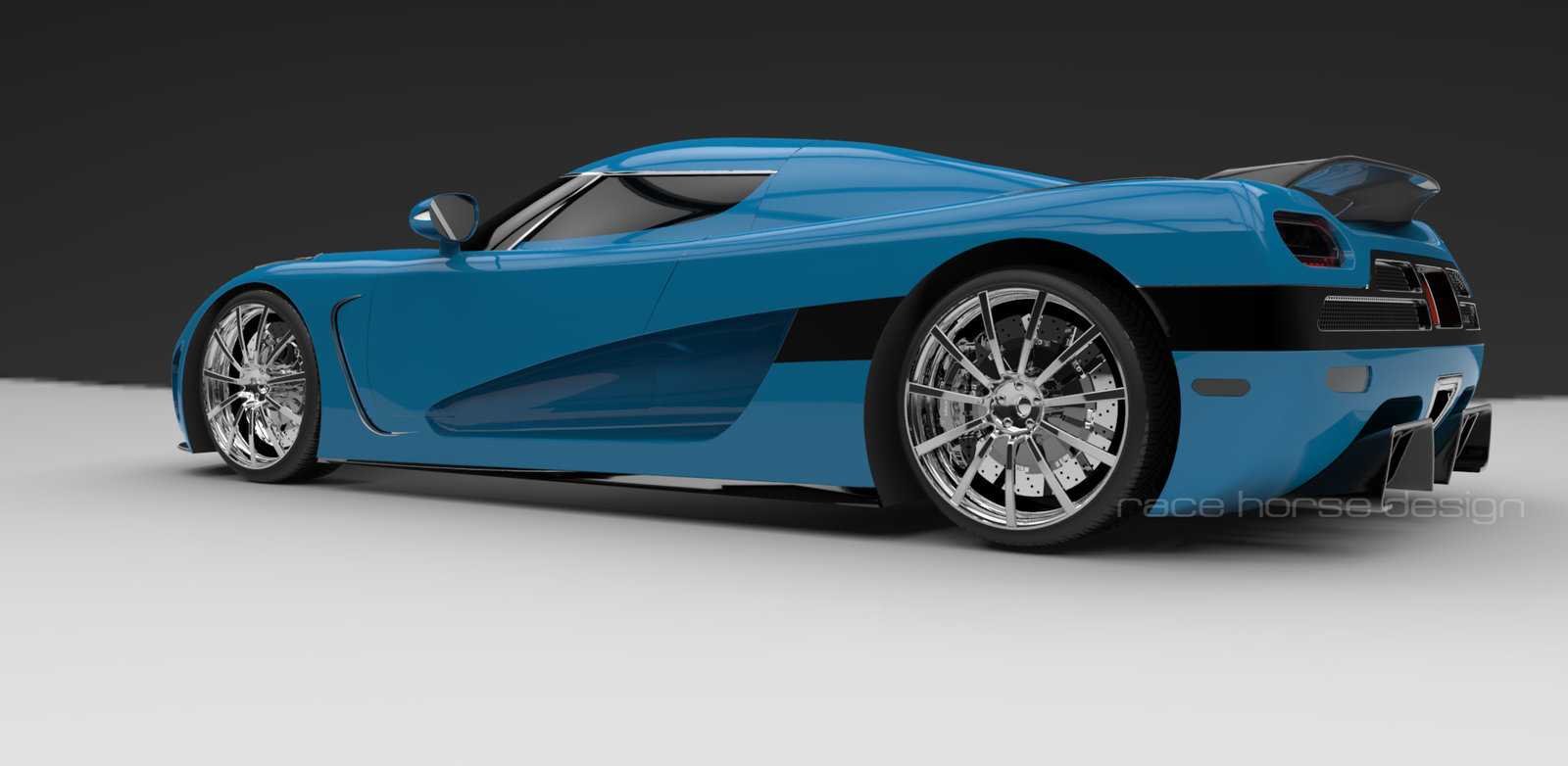

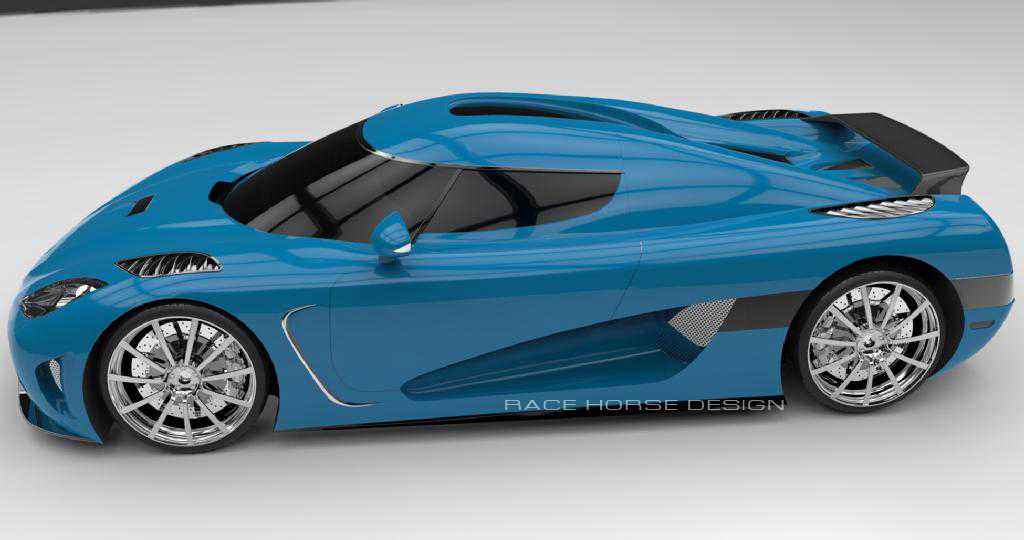

蓝色双门超跑外观曲面造型设计

在交通工具造型设计领域，高性能双门跑车的外曲面构建一直是曲面建模的高阶应用场景，这类模型既需要贴合空气动力学的实际性能需求，也要兼顾量产车型的外观审美与结构安装边界，常被用于造型评审、风洞仿真前置验证、展陈视觉演示等多个环节。从实际工程落地的角度看，这类超跑的外曲面设计首先要匹配整车的硬点边界：整车长度控制在4.2米级、宽度控制在2米级、高度控制在1.1米级的常规超跑尺寸区间，轮拱曲面必须预留19寸以上大尺寸轮毂的安装空间，轮眉与轮胎胎面的间隙要控制在30mm以内，既满足悬架跳动的行程余量，也避免视觉上的松散感。车身侧面的曲面采用了大曲率连续过渡设计，侧进气道的内凹曲面并非单纯的造型装饰，其走向需要匹配中置发动机的散热气流导向，引导高速气流进入散热舱为动力单元带走热量，同时侧裙位置的外凸棱线要梳理车底气流，减少高速行驶时的车底紊流升力。车尾的固定式尾翼曲面角度经过初步的气流走向验证，能够在200km/h以上的时速区间提供足够的下压力，保证后轮的抓地稳定性，尾灯组的安装位在曲面构建时就预留了25mm的安装深度，能够容纳常规的LED灯组模组与线路排布空间，后扩散器的多片式曲面结构要匹配车底气流的导出路径，与尾翼的空气动力学效应形成配合。建模过程中，外覆盖件的曲面采用G2连续标准构建，保证相邻曲面之间的曲率过渡顺滑，不会出现光影断层，这对于后续的油泥模型铣削、冲压模具开模都有实际参考价值——如果曲面连续度不达标，冲压成型后的覆盖件会出现明显的光影褶皱，直接影响整车的外观质感。车门曲面的分缝位置设置在侧棱线的视觉弱化区域，既保证门缝的密封结构有足够的安装宽度，也不会破坏侧面曲面的整体视觉完整性，外后视镜的安装基座曲面要匹配A柱下方的曲面走向，预留后视镜调节机构的安装空间，同时镜体本身的曲面要做风阻优化，减少高速行驶时的风噪产生。前舱盖的曲面采用了中央隆起、两侧下收的造型，既能够容纳前舱内的悬架塔顶与储液罐等部件，也能引导气流向两侧分流，减少直吹前挡风玻璃的紊流。需要注意的是，这类外观曲面模型在构建时需要同步考虑内外饰的安装边界：侧窗玻璃的曲面要与车门框的安装位完全贴合，玻璃厚度预留4mm的夹层玻璃空间，车门把手的内凹结构要预留无钥匙进入模块的安装位置，不能出现曲面与内部结构干涉的问题。在实际项目流程中，这类A级曲面完成后，会同步输出给结构工程团队做安装点的硬点校核，给CFD仿真团队做风阻系数的初步测算，给油泥模型团队做1:1模型的铣削加工参考，是整车开发流程中造型阶段的核心输出物之一。不同于结构件的参数化建模，外观曲面建模更考验对曲面光影、气流走向、安装边界的平衡能力，每一处曲面的曲率调整都需要同时兼顾视觉效果、性能需求与制造可行性，比如轮拱位置的曲面弧度如果过大，会导致冲压时的板材拉延率超标，容易出现开裂问题，如果弧度过小又会显得整车姿态臃肿，失去超跑应有的运动感。侧进气口的开口大小也需要平衡散热需求与风阻表现，开口过大会增加整车风阻系数，开口过小则无法满足中置发动机高负荷运转时的散热进气量需求，这些细节的平衡都是曲面建模过程中需要反复校核的内容。
