DB9公母对接串口连接器三维建模作品

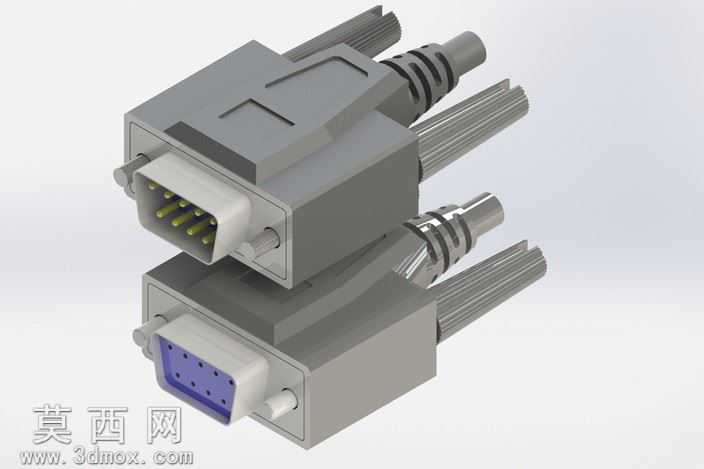

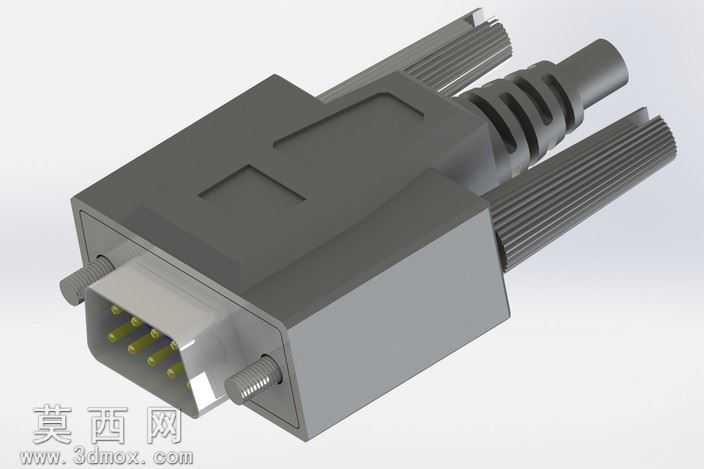

本作品为DB9型公母配套串口连接器的三维建模成果，建模过程以实物测绘尺寸为基准，严格还原工业级DB9连接器的真实结构比例。建模阶段首先搭建整体装配骨架，分别构建公头、母头两个独立零件，再完成尾部线缆防护结构、插针、插孔、金属屏蔽壳、塑料卡扣、固定螺丝柱等细节特征的逐一绘制，确保公头插针与母头插孔的配合间隙符合实际接插公差，外壳卡扣的扣合位置精准，尾部出线口的锥度、防滑槽纹理完全匹配实物形态。材质渲染阶段针对不同部件匹配对应材质属性：连接器主体的灰色塑料外壳赋予哑光ABS塑料质感，调整表面粗糙度参数还原工业塑料的细微磨砂质感，避免过度反光失真；金属插针、插孔、外壳屏蔽层赋予镀镍金属材质，调整金属反射率与高光参数，呈现接插件金属部件的亚光金属光泽；尾部线缆部分赋予黑色橡胶材质，添加细微的表面纹理模拟线缆外皮的磨砂触感，线缆内部的金属屏蔽网部分通过纹理贴图还原编织结构细节。结构设计上完整还原了DB9连接器的典型特征：公头端9根排列规整的插针按照标准DB9引脚间距排布，插针根部的白色绝缘基座做了倒角处理，母头端对应的蓝色绝缘基座上预留精准的插孔位，外壳两侧的固定螺丝柱做了内螺纹特征还原，外壳表面的防滑凸起、脱模斜度都按照注塑件的工艺要求做了对应处理，尾部的线缆防弯折结构做了多段环形凹槽设计，还原实物的弯折防护功能。渲染阶段采用柔和的工作室光源，多角度打光突出连接器的结构层次，既清晰展示公母头对接的配合状态，也呈现外壳、插针、线缆不同部件的材质差异，整体模型可用于电子接插件结构展示、通讯接口装配演示、教学素材等场景，所有特征均做了参数化处理，可根据不同规格需求调整引脚数量、外壳尺寸、线缆直径等参数，适配不同的设计使用需求。
