重型工程机械配套斜爬梯结构设计

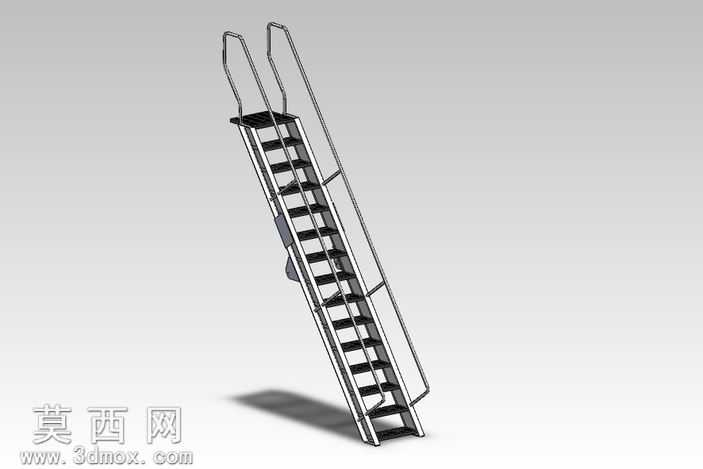

本作品为适配重型工程机械作业场景的斜向爬梯三维模型，建模阶段采用自底向上的装配设计思路，先完成单个构件的参数化建模再进行整体装配约束，确保各部件尺寸匹配无干涉。首先对梯架主体的两侧纵梁进行建模，采用等边角钢型材的截面轮廓，通过拉伸、折弯特征匹配爬梯的倾斜角度，纵梁上预留踏步安装孔位与顶部平台连接孔位，孔位位置严格按照重型机械登高作业的安全间距规范设置。踏步部分采用防滑花纹钢板冲压成型的结构，建模时还原了踏步表面的凸起防滑纹理，每级踏步的高度、深度均符合工业登高设施的人体工程学要求，踏步与纵梁之间采用焊接约束模拟实际连接工艺，同时在踏步下方增设加强筋结构，提升踏步的承重能力，满足重型机械作业场景下的大载荷使用需求。爬梯双侧设置安全扶手，扶手采用圆管型材弯折成型，扶手高度符合工业安全防护标准，扶手与梯架纵梁之间通过均匀分布的支撑立柱连接，支撑立柱与纵梁、扶手的连接位置均做了圆角过渡处理，避免尖锐棱角带来的安全隐患。在爬梯的中下部设置了可折叠的支撑定位结构，建模时通过旋转配合模拟该结构的开合状态，当爬梯搭靠在工程机械机身时，该支撑结构可抵靠在机身侧面，提升爬梯使用时的整体稳定性，避免作业过程中爬梯发生滑移。材质渲染阶段，梯架主体、踏步、扶手均采用哑光金属漆材质，还原钢制构件经防锈喷涂处理后的真实质感，防滑踏步的纹理部分做了粗糙度差异化处理，模拟花纹钢板的防滑表面特性，整体场景采用柔和的环境光搭配定向主光源，渲染输出的效果图清晰展现爬梯的整体结构与细节特征，可直接用于重型工程机械的配套部件选型、结构校核场景，也可作为工业登高设施设计的参考模型使用。
