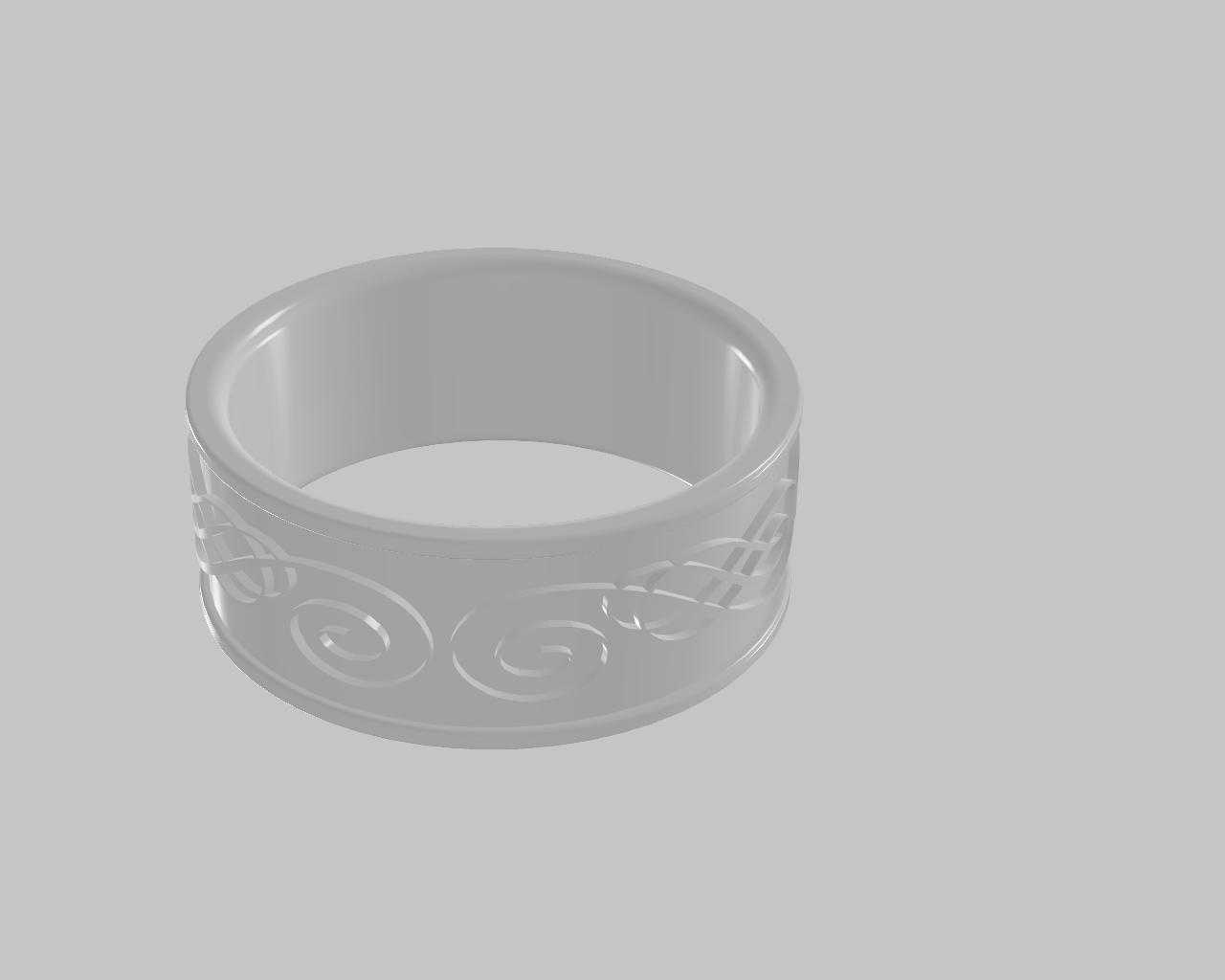

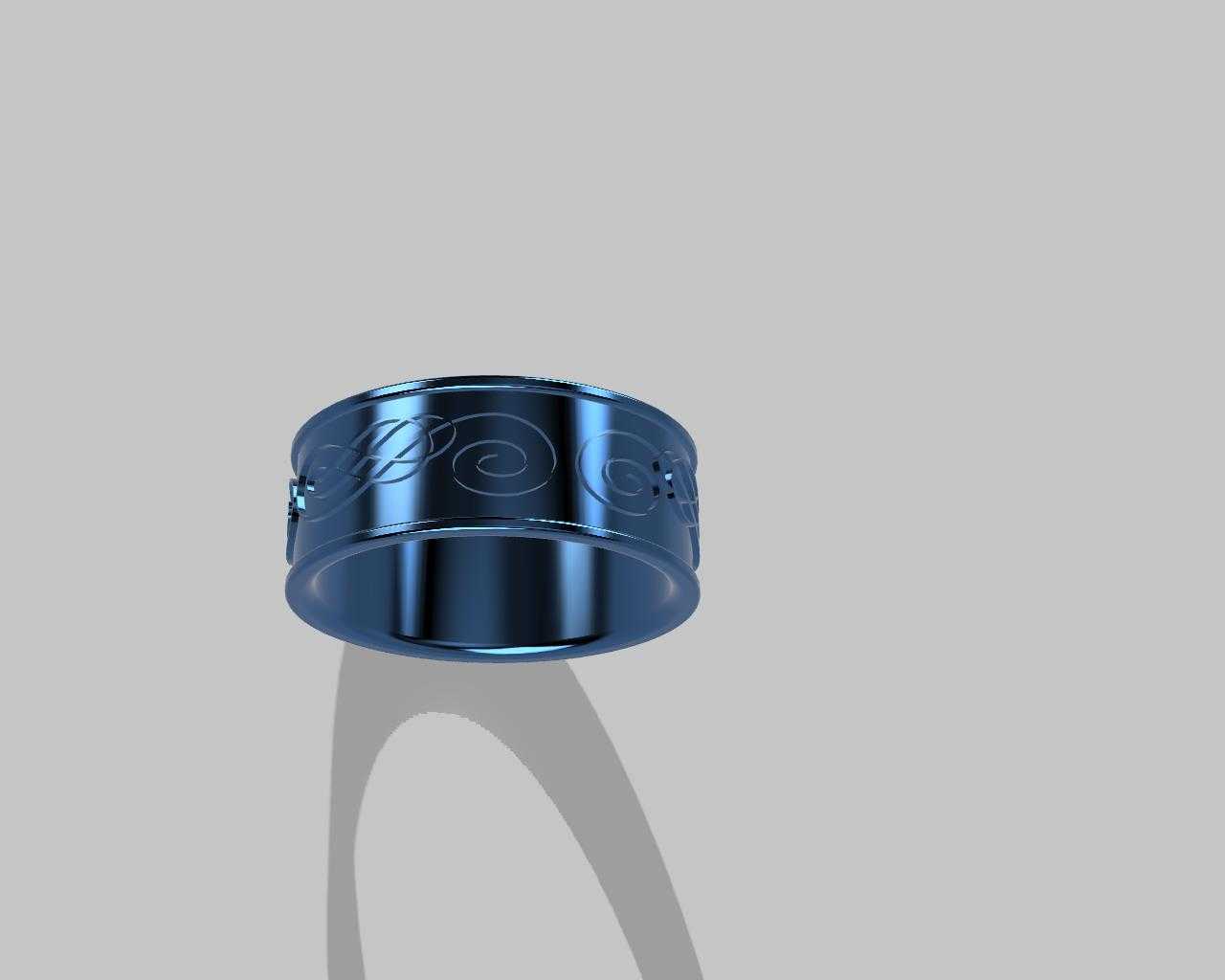

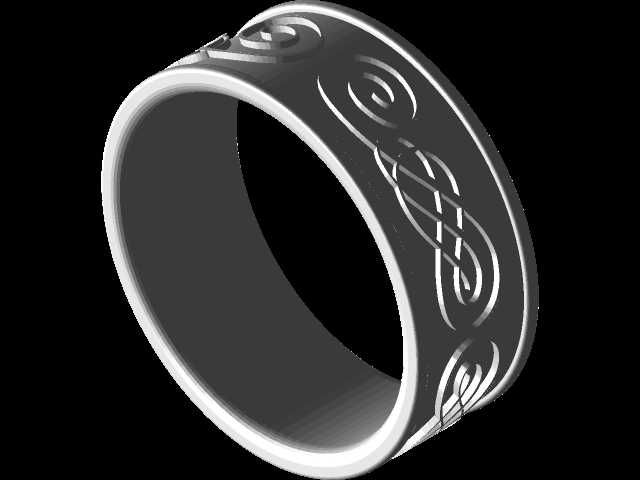

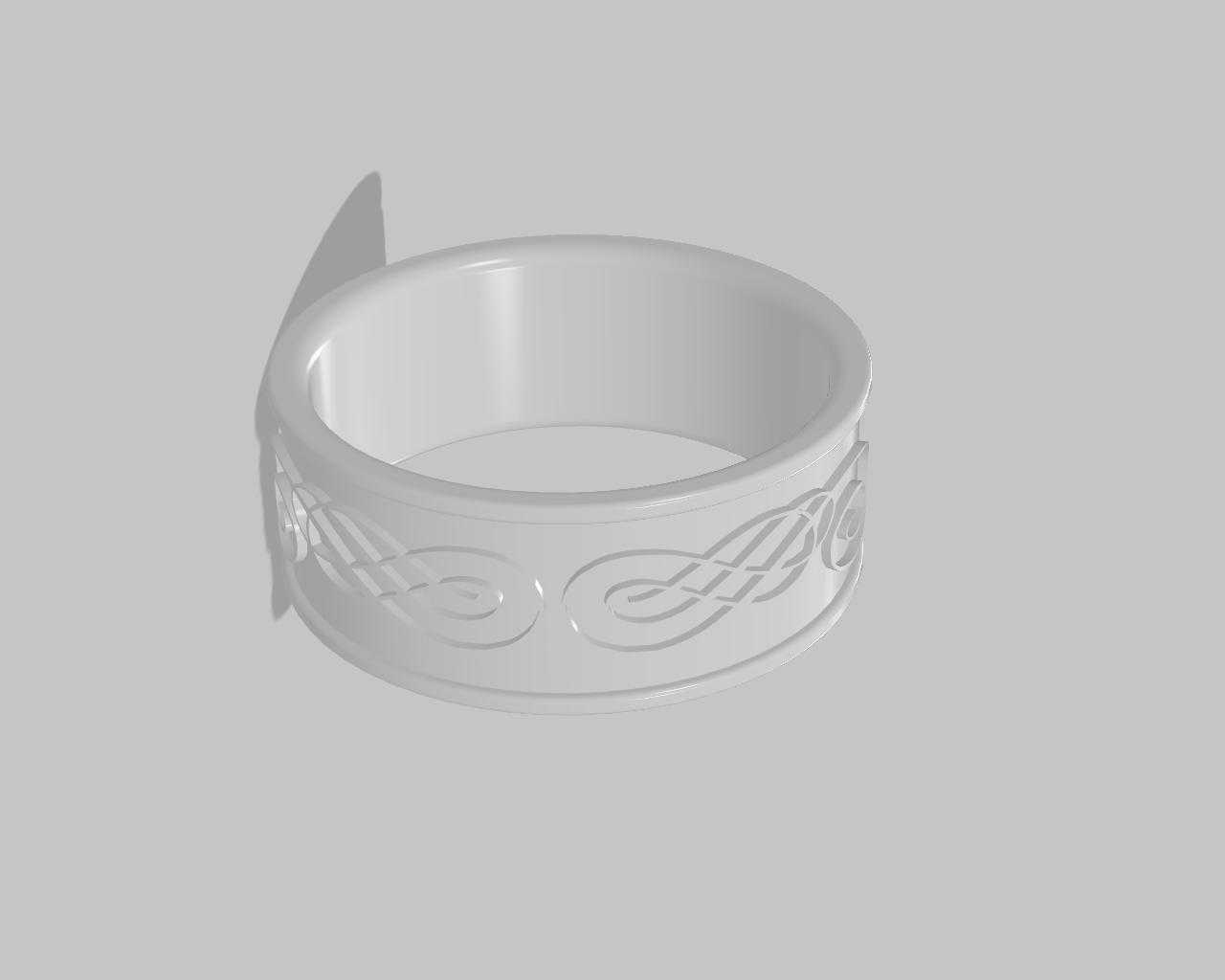

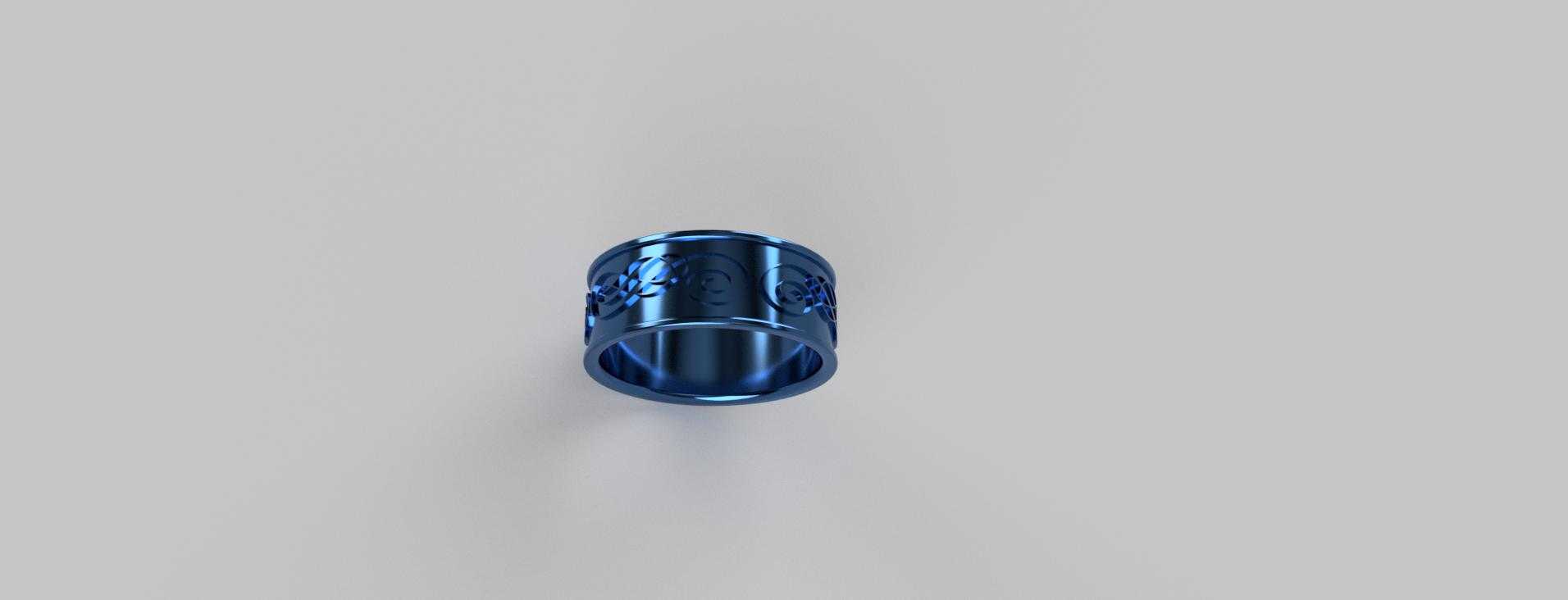

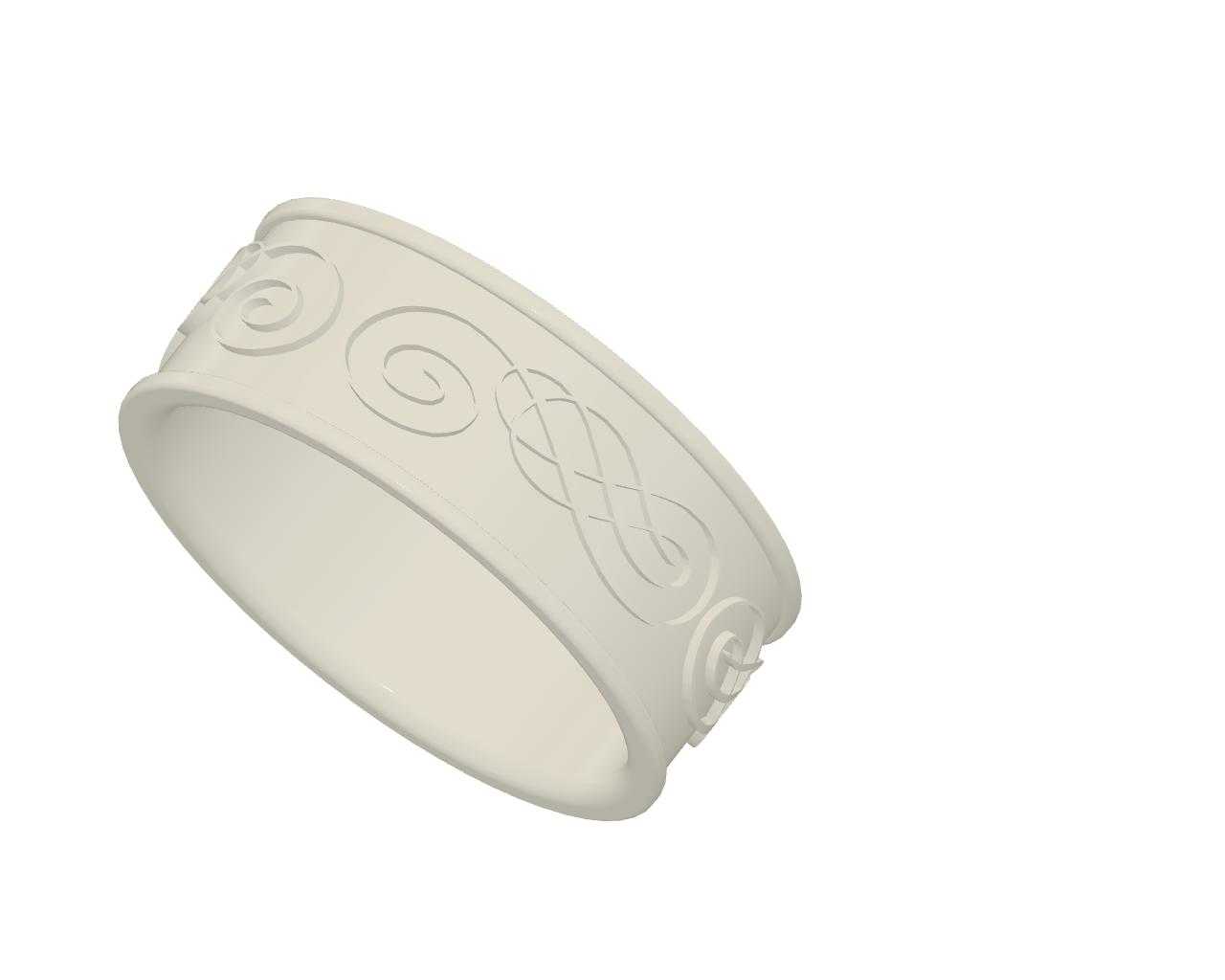

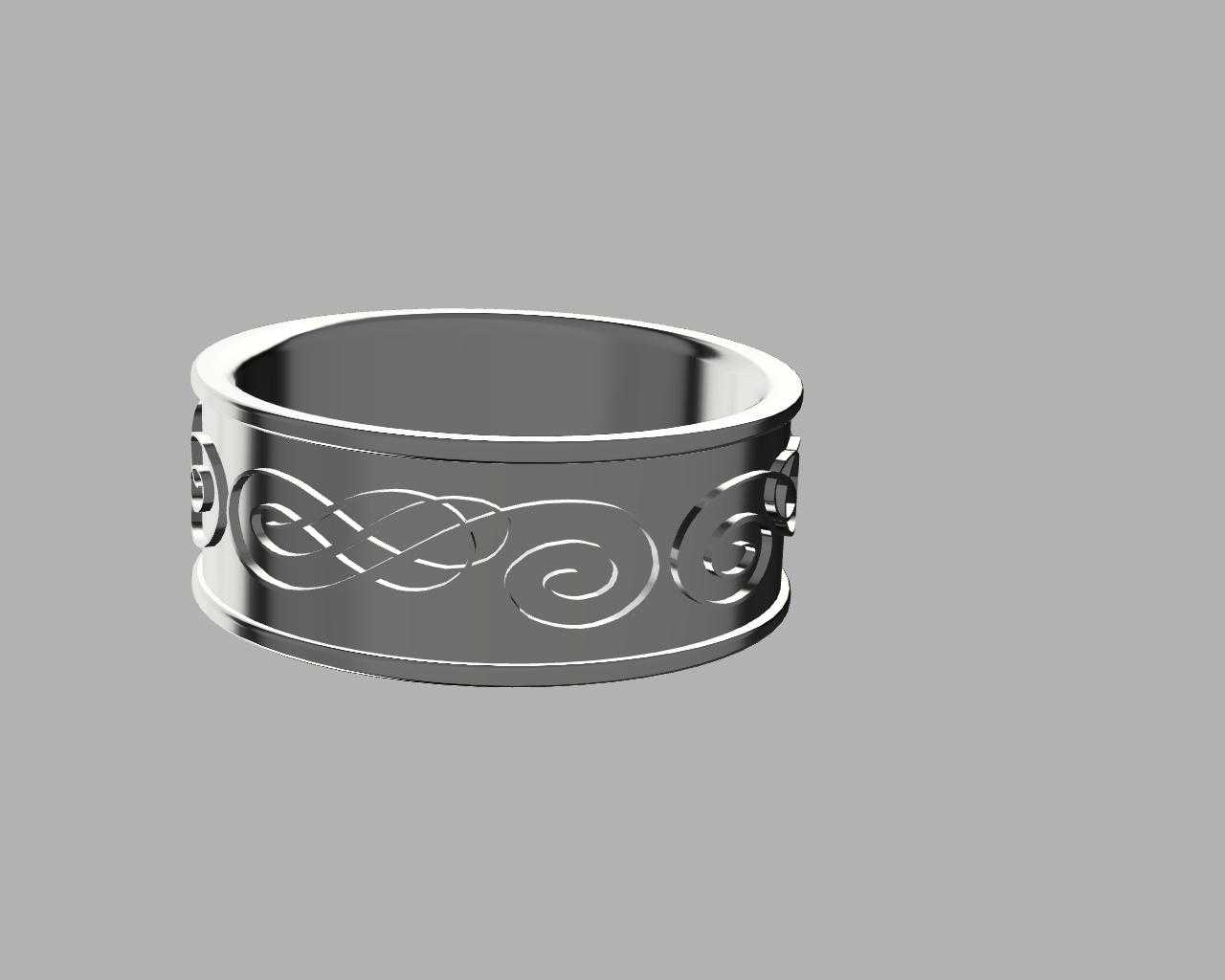

带螺旋卷纹曲面装饰的金属指环结构

做首饰结构建模的时候，环形构件的曲面纹理贴合一直是容易出问题的环节，尤其是这类带连续装饰纹路的指环，很多新手建模时容易出现纹理拉伸变形、纹路和环体曲率不匹配的问题，最后做出来的实物纹路歪扭，表面质感大打折扣。这个指环的设计核心，就是验证环体曲率下约束图案的贴合可行性，整个环体采用等宽薄壁环形结构，内壁做光滑圆弧过渡，没有尖锐棱角，佩戴时不会剐蹭皮肤，外壁的连续螺旋卷纹是沿着环体周向均匀排布的，每一段卷纹的曲率都和环体本身的曲率做了约束匹配，不会出现平面贴图直接包覆到环面时的纹理拉伸、局部变形问题。从实际应用场景来看，这类带曲面装饰纹的指环属于首饰加工里常见的款型，既可以做日常佩戴的装饰首饰，也可以作为文创IP周边的衍生配饰，加工时可以采用失蜡铸造工艺，先通过三维模型打印蜡模，再进行浇铸、抛光、电镀处理，模型里的纹路深度做了统一控制，不会出现局部过深导致铸造时粘砂、或者局部过浅导致抛光后文路消失的问题。做这类环形装饰件的建模时，首先要确定环体的基础尺寸边界，常规佩戴的指环内径要匹配不同的指围尺寸，环体宽度控制在舒适佩戴的范围内，壁厚要兼顾结构强度和佩戴重量，不能过厚导致佩戴有坠手感，也不能过薄导致受力容易变形。这个模型的纹路设计没有采用平面绘制后包覆的常规做法，而是直接在环体的曲面上绘制约束草图，每一段卷纹的线条都和环面做了法向约束，保证纹路凸起的高度在整个环面上保持一致，不会出现环体内侧纹路挤在一起、外侧纹路被拉宽的问题。从结构特性来看，整个指环没有额外的拼接结构，是一体化的环形构件，表面的卷纹是连续闭合的造型，没有突兀的断口，两侧的小装饰结构也和环体做了平滑过渡，不会出现应力集中的问题，日常佩戴过程中不容易因为磕碰导致纹路断裂脱落。建模过程中要注意环形阵列的基准选择，必须以环体的中心轴线作为阵列基准，每一段卷纹的间距要均匀，同时要控制纹路的凸起高度，避免过高的凸起在佩戴时勾挂衣物，也避免纹路过于尖锐划伤皮肤。另外这类装饰指环的表面处理通常会做电镀亮面效果，模型里所有的曲面都做了G2连续过渡，没有碎面、尖角，渲染和后续加工时不会出现局部反光异常的问题，能保证最终成品的金属光泽均匀一致。很多人做这类曲面装饰纹理的时候，习惯先在平面上画好纹理再用包覆命令贴到环面上，这种做法对于小曲率的环体很容易出现纹理变形，尤其是靠近环体上下边缘的位置，纹理会被明显拉伸，这个模型的设计思路就是直接在环体曲面上构建纹理，从草图阶段就匹配环体的曲率，从根源上避免了包覆变形的问题，这种建模思路也可以延伸到其他环形装饰构件的设计上，比如手镯、环形装饰扣、轴承外圈的装饰纹等场景，只要是需要在曲面上做连续约束图案的结构，都可以参考这种曲面直接绘制草图、约束法向方向的建模逻辑，不用依赖后期的贴图包覆，能大幅提升曲面纹理的贴合精度，减少后续加工时的修模工作量。
