窄位侧向导流防气堵注液漏斗

在设备维保、小型流体加注的现场作业场景里，经常会遇到加注口位置被周边结构件遮挡、常规直口漏斗无法对准放入的问题，比如机床齿轮箱侧置注油口、小型发电机组藏在机身缝隙里的冷却液加注口、农用机械被护板半遮挡的润滑油口，这类位置的加注作业如果没有适配的导流工具，很容易出现液体洒漏、加注效率低的情况，甚至会因为液体滴落到传动带、电路接插件上引发设备故障。这款侧向出料的漏斗，就是针对这类受限空间的加注需求设计的。

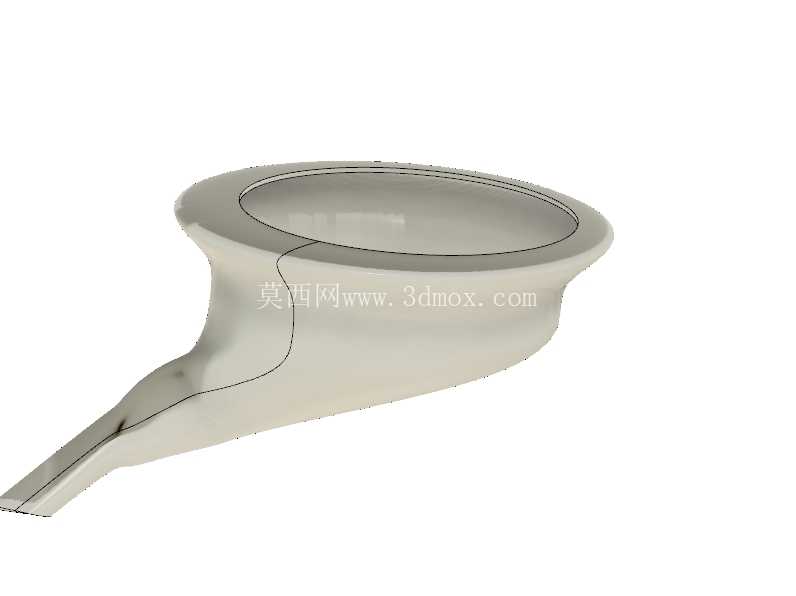

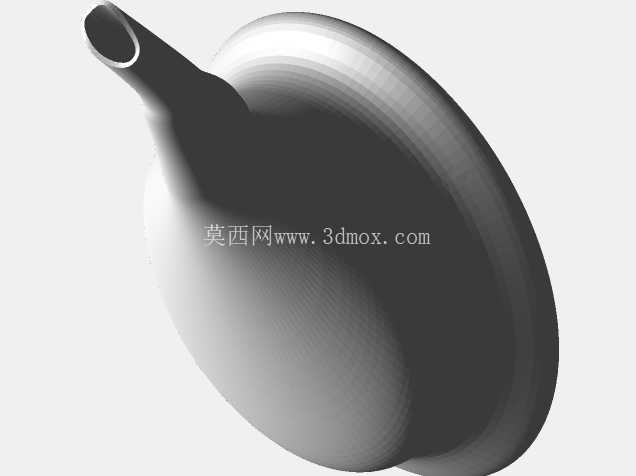

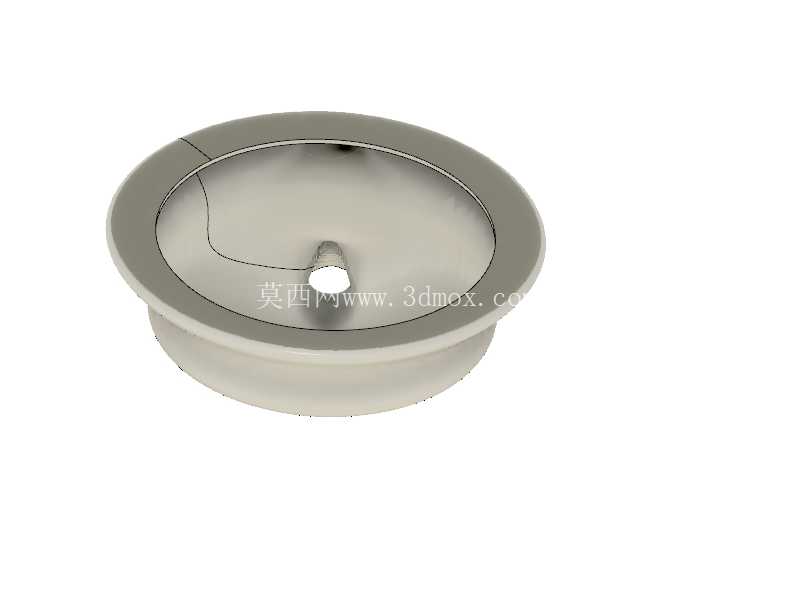

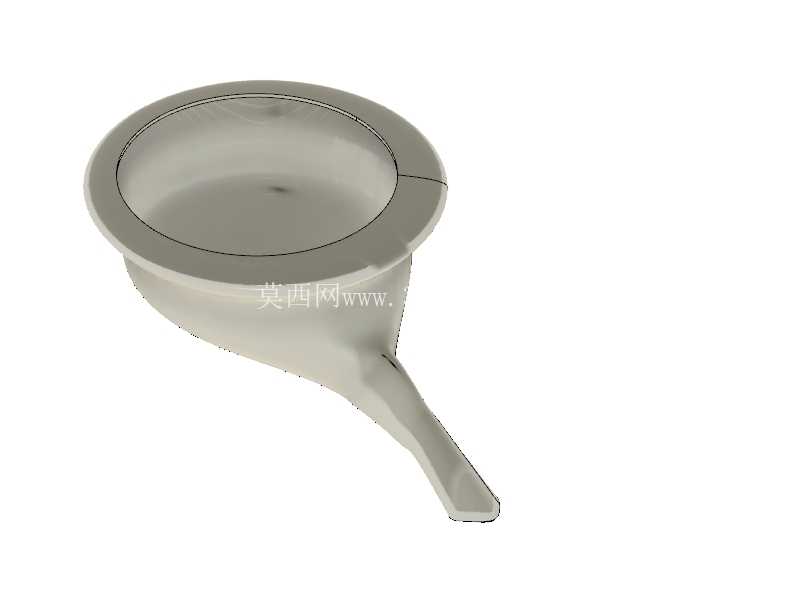

从结构设计来看，这款漏斗没有采用常规直筒漏斗的垂直出料结构，而是将出料通道做了侧向弯折收窄，整个流道从顶部宽口径的盛液腔开始，顺着曲面平滑过渡到侧置的细长出料嘴，流道内壁全程做了顺滑的圆弧过渡，没有直角拐点，避免液体在流动过程中出现滞留、挂壁的问题。顶部盛液腔的边缘做了外翻的加厚卷边，一方面提升整个腔体的结构强度，避免手持加注时腔体受力变形，另一方面卷边形成的凸缘可以在加注时搭在容器口或者操作人员的虎口位置，提升握持稳定性，防止加注过程中漏斗滑落。

这款漏斗最核心的设计点，是盛液腔顶部预留的凸起结构，这个结构并非多余的加强筋，而是专门的排气通道。常规漏斗在加注液体时，尤其是加注黏度较高的机油、齿轮油时，漏斗出料嘴完全插入加注口后，容器内部的空气无法顺利排出，会在流道内形成气堵，导致液体下渗速度变慢，甚至出现液体从漏斗顶部反溢的情况。这个顶部凸起在加注时不会被液体完全淹没，能够持续连通容器内部和外部大气，让加注过程中容器内的空气顺着这个通道顺利排出，彻底解决气堵问题，让液体能够持续稳定地流入目标容器，不需要反复提起漏斗排气，大幅提升加注效率。

从实际使用的边界尺寸来看，顶部盛液腔的口径控制在120mm左右，既能够保证加注时液体不会轻易洒到腔外，也不会因为口径过大导致在狭窄空间里无法调整角度；侧向伸出的出料嘴长度在80mm左右，外径收窄到12mm，能够伸入大部分被结构遮挡的侧置加注口，同时出料嘴的末端做了微小的斜切处理，插入加注口时不会因为端面平齐和加注口内壁形成密封面，进一步辅助排气，避免加注断流。整个漏斗的壁厚控制在2mm左右，采用一体成型结构，没有拼接焊缝，既保证了整体结构强度，也避免了接缝处残留液体、后续清理困难的问题。

在实际作业场景中，这款漏斗可以适配多种工况：设备维保加注齿轮油时，不需要拆除周边的防护盖板，只需要将侧向出料嘴对准被遮挡的注油口，就可以直接倒油，大幅减少维保作业的拆装工作量；给小型园林机械、摩托艇这类紧凑结构的设备加注燃油时，侧置出料嘴可以避开油箱周边的线束、操纵杆件，防止燃油滴漏到橡胶件或者电路上引发老化、短路风险；甚至在家庭场景中给藏在橱柜缝隙里的加湿器、净水设备加注溶液时，这款漏斗也能顺利伸入狭窄间隙完成加注，不会出现洒漏。

设计过程中，针对流道的弯折角度做了多轮调整：最初的方案弯折角度过大，液体流动到弯折位置时会出现流速骤降，高黏度液体流动不畅；调整后流道的弯折曲率控制在R35左右，既保证出料嘴能够侧向伸出足够的长度，也让液体在重力作用下可以顺着流道平滑流出，不会在弯折处积存。同时盛液腔的深度做了针对性优化，深度控制在45mm左右，既可以容纳一次性加注的液体量，也不会因为腔体过深导致整体高度过高，在顶部空间受限的场景下无法正常使用。整个结构没有多余的零部件，一体成型的设计也让后续清理十分方便，加注完成后只需要用清洁剂冲洗内壁即可，不存在清洁死角，不会出现不同液体交叉污染的问题，适合在车间维保、户外作业、家用维护等多种场景下长期使用。
