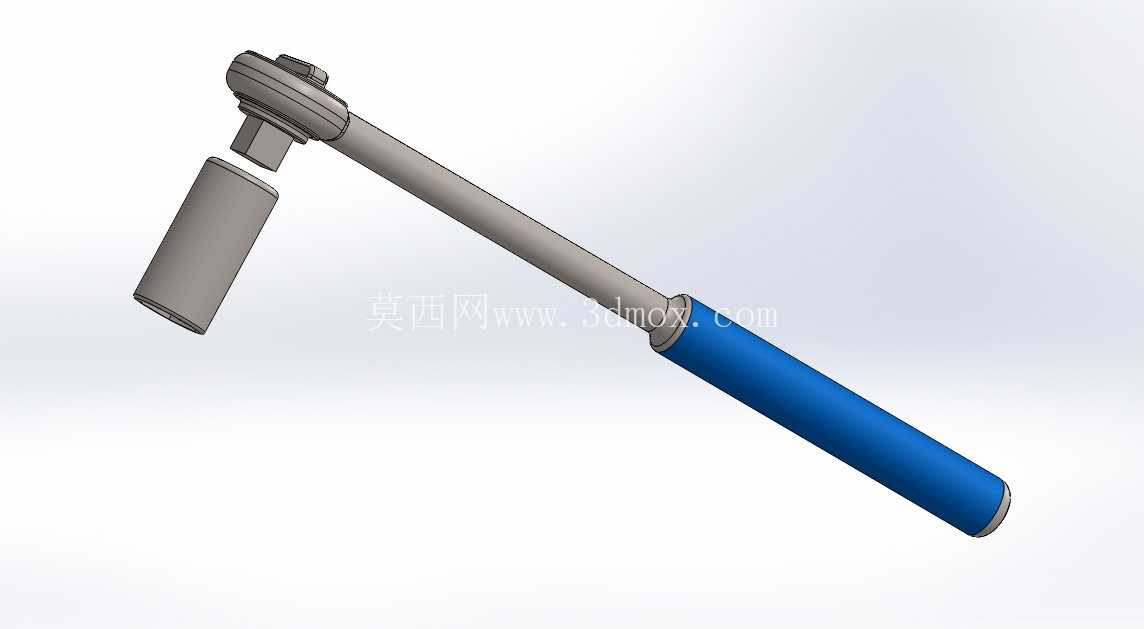

L型带胶柄棘轮套筒扳手结构设计

　　这款手动紧固工具的结构设计围绕狭小空间作业场景展开，在设备维保、五金装配、生产线日常运维等场景中，常遇到螺栓位置被周边结构遮挡、操作空间不足以支持普通开口扳手整周回转的问题，这款带棘轮结构的L型套筒扳手正是针对这类工况完成的结构优化。从功能实现逻辑来看，头部集成的棘轮单向锁止结构，无需将套筒从螺栓头部反复脱出调整咬合角度，仅需小范围摆动手柄即可完成螺栓的连续拧紧或拆卸动作，相比传统呆扳手能减少至少60%的无效调整动作，在设备内部管线密集、操作间隙不足的场景下，作业效率提升尤为明显。

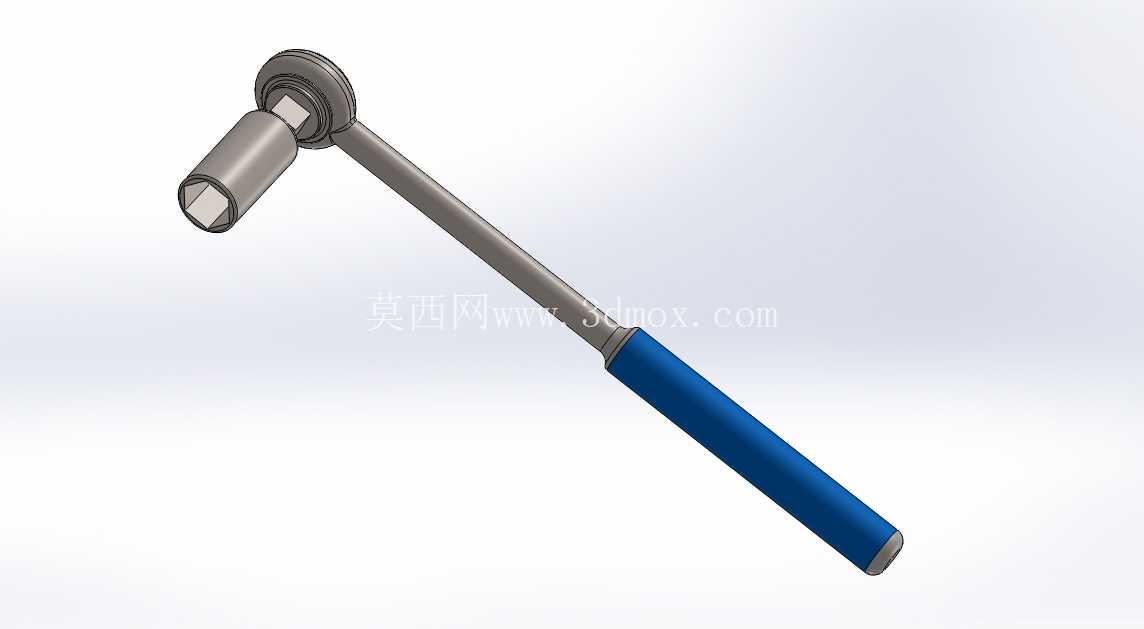

　　套筒部分采用标准内六角型腔设计，可匹配对应规格的外六角螺栓头部，型腔内壁的公差控制在H7精度区间，既能保证与螺栓头部的顺畅插拔，又能避免间隙过大导致的螺栓棱角磨损，长期使用也不会出现打滑啃伤螺栓的问题。手柄部分的结构做了两段式区分，靠近棘轮头的金属杆段采用高强度合金钢材质，直径经过扭矩校核，在承受额定紧固扭矩时不会出现弯曲变形，杆部的长度经过人机工程测算，既保证了足够的力臂长度让操作人员无需施加过大握力就能达到标准紧固扭矩，又不会因为力臂过长导致扭矩过载拧断螺栓。

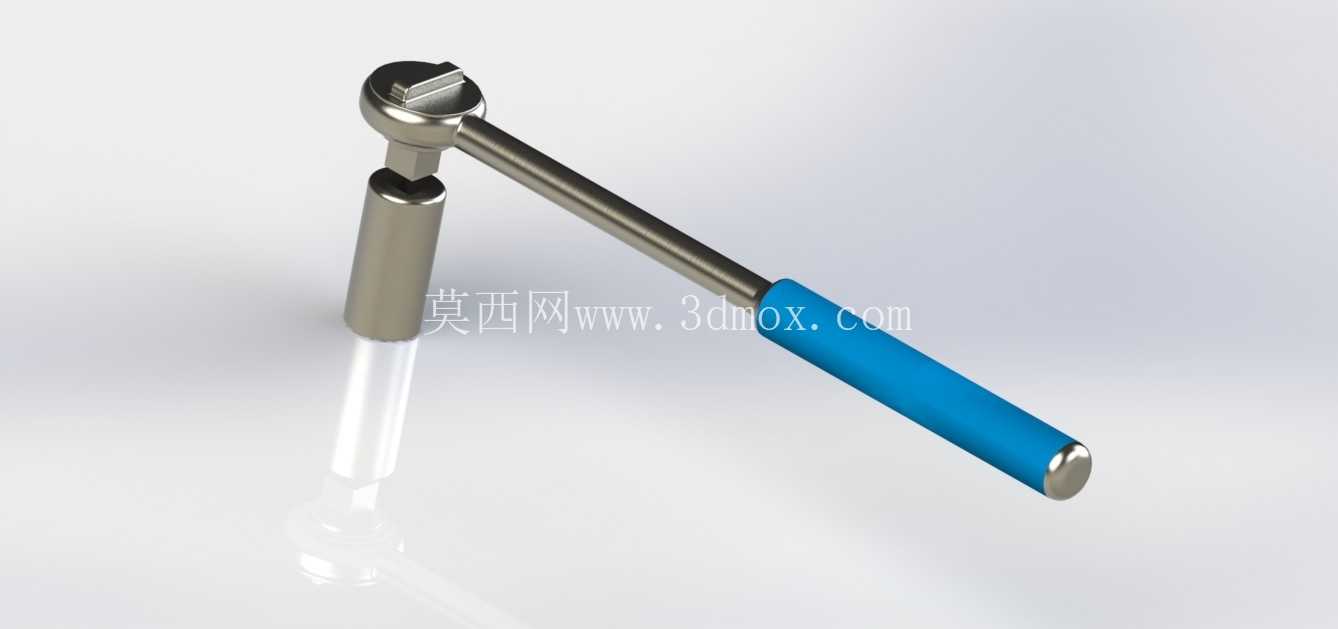

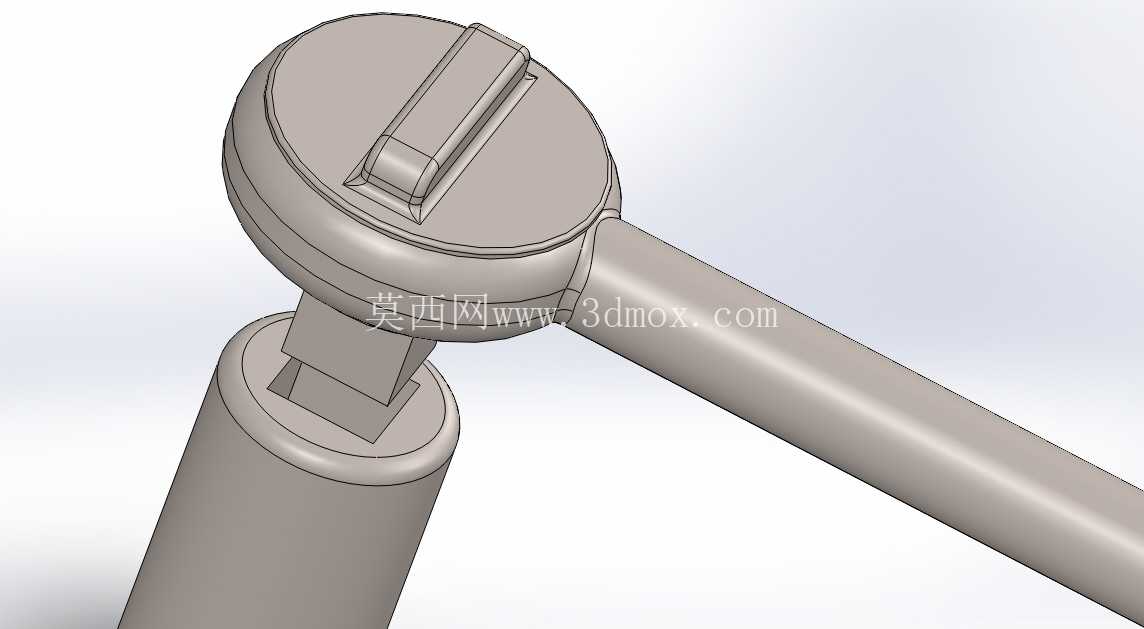

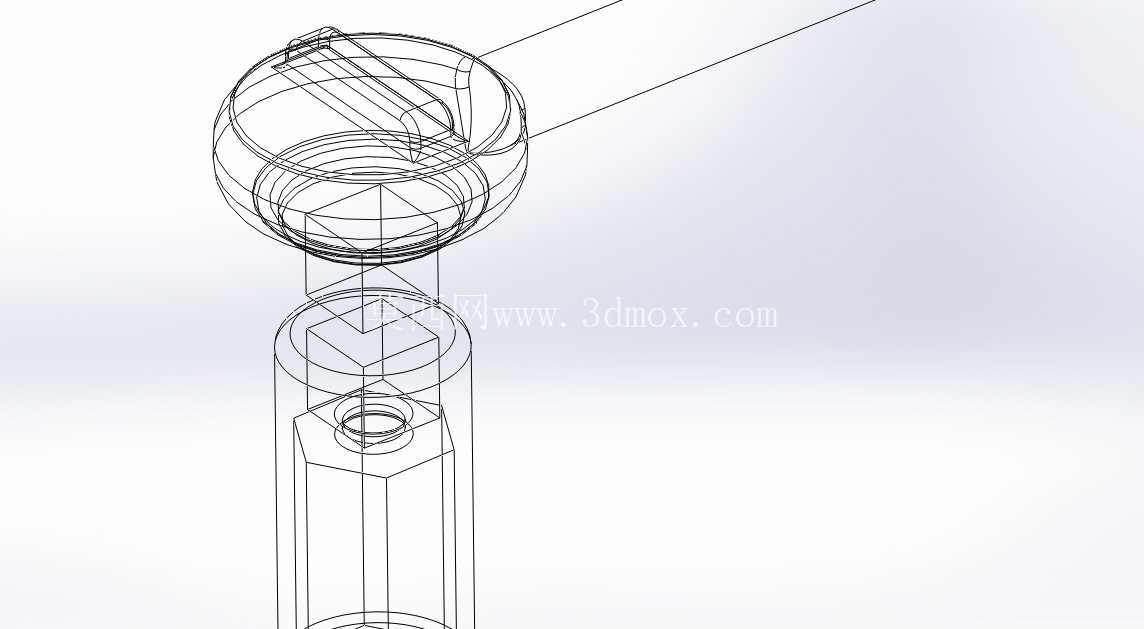

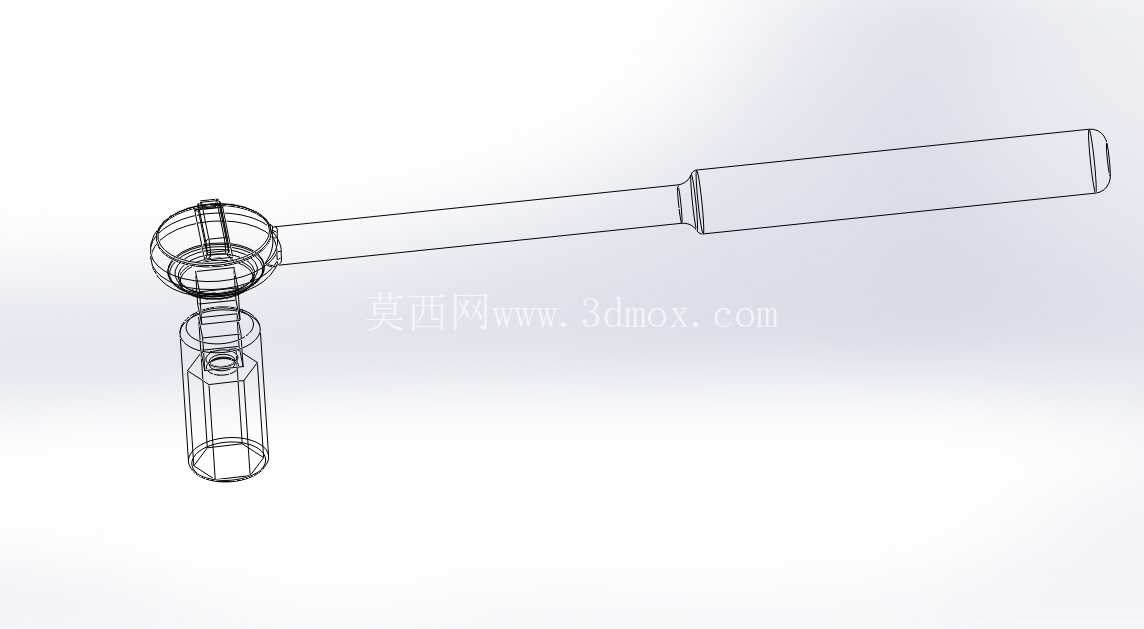

　　末端的握持段包覆了防滑橡塑材质，表面做了细微的滚花纹理，即使手上沾有机油、切削液等润滑介质，也能保持足够的握持摩擦力，不会出现脱手打滑的情况，橡塑材质的阻尼特性还能缓冲紧固到位时的反震力，降低操作人员长时间作业的手部疲劳感。整体的L型弯折角度设置在90度，这个角度设计兼顾了两种作业需求：当作业空间允许大角度摆动手柄时，可握持长柄段操作，利用长力臂降低施力强度；当操作空间极度狭窄，仅能容纳头部小范围动作时，可握持短段金属杆，实现小空间内的快速拧动。棘轮头部的连接结构采用标准方隼接口，可根据作业需求快速更换不同规格的套筒，覆盖常用的螺栓尺寸范围，无需为每个规格单独配置整支扳手，能有效减少维保人员的工具携带负重。

　　在安装边界层面，套筒头部的外径做了缩径处理，比同规格普通套筒的外径小1.2mm左右，可深入沉孔式螺栓的安装位内完成紧固，不会出现套筒外径过大卡滞在沉孔入口的问题；手柄的最小回转半径经过测算，在周边结构距离螺栓中心35mm以上的空间内即可完成连续操作，适配绝大多数机电设备、五金构件的螺栓安装间隙。结构设计过程中，对各部件的受力路径做了完整的仿真验证：棘轮棘爪的啮合齿面做了硬化处理，承受额定扭矩时齿面接触应力处于材料许用应力范围内，不会出现崩齿、打滑的失效情况；金属杆与橡塑握柄的结合面做了滚花压合结构，施加最大操作力时握柄不会与金属杆发生相对转动，保证操作力的有效传递。整个工具的外形没有多余的突出结构，所有棱角位置都做了R2以上的圆角过渡，在狭小空间内操作时不会剐蹭周边的管线、零件表面，也能避免棱角划伤操作人员的手部。从实际使用的适配性来看，这款工具既可以用于生产线上的产品装配工位，作为定扭矩紧固前的预紧工具使用，也可以作为售后维保人员的随身工具，应对各类现场突发的螺栓拆装需求，结构上没有易损的复杂电子元件，仅需定期在棘轮机构处添加少量润滑脂即可长期保持顺畅的操作手感，维护成本极低。
