十寸平板立式侧放两用支撑托架结构

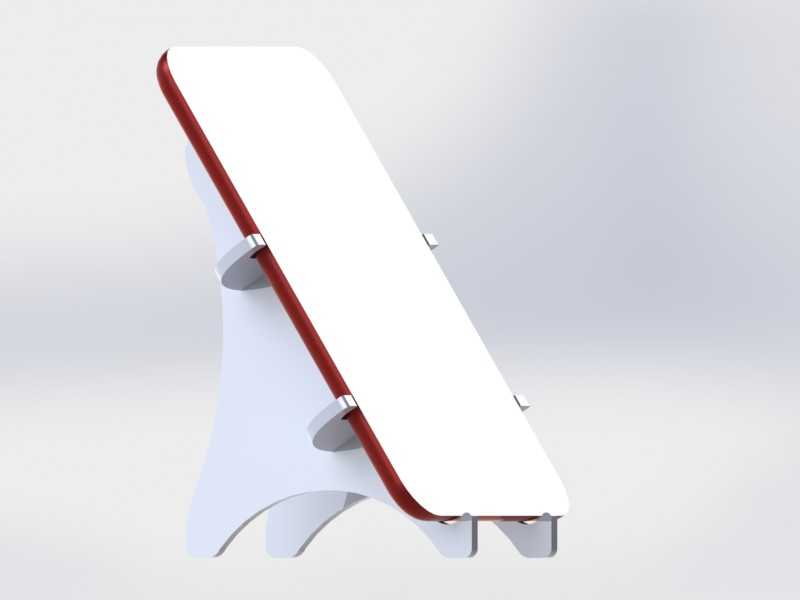

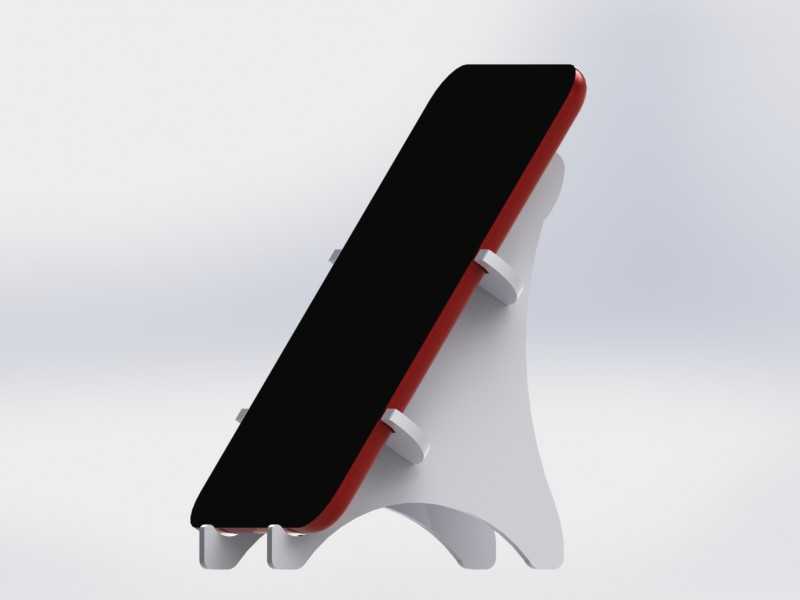

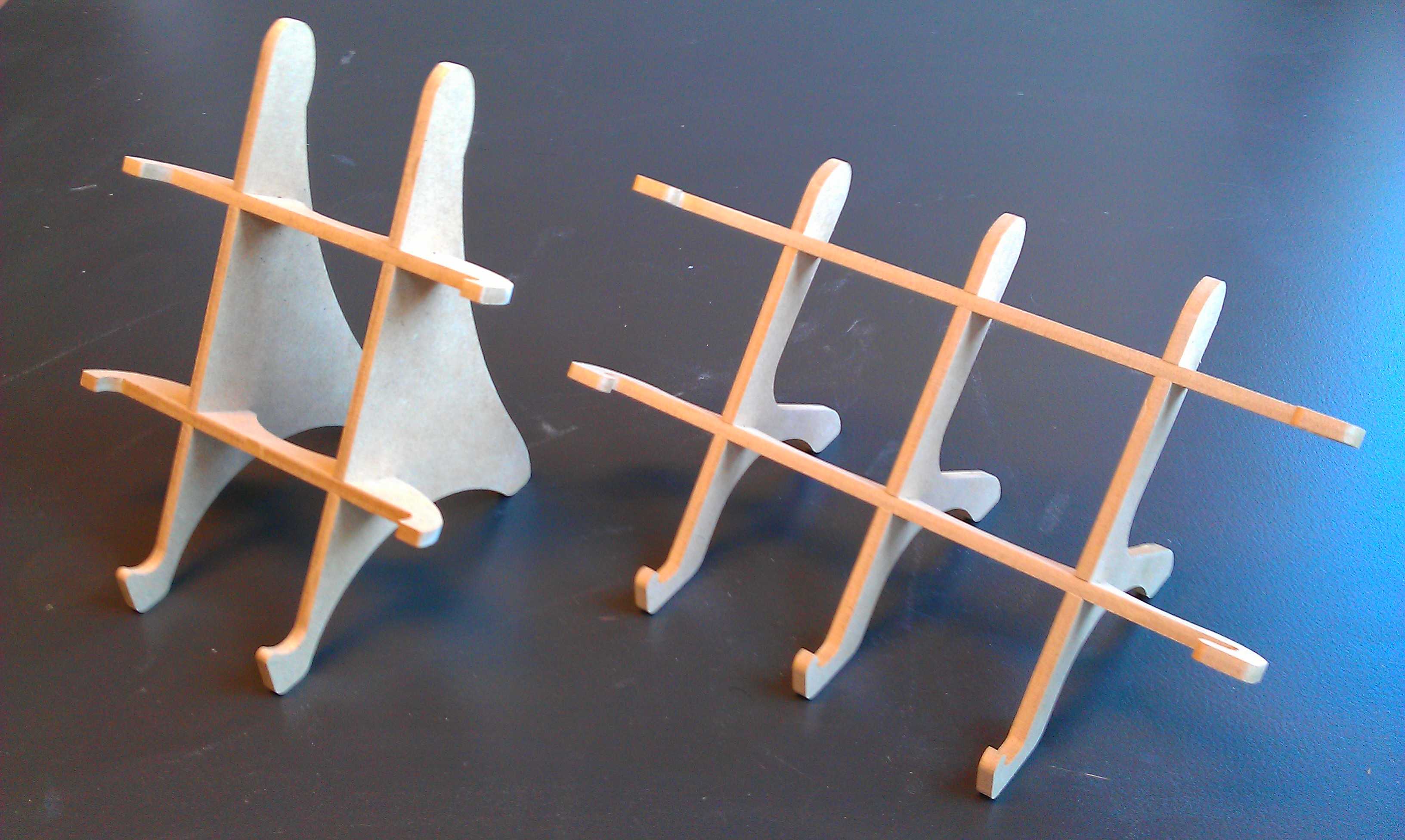

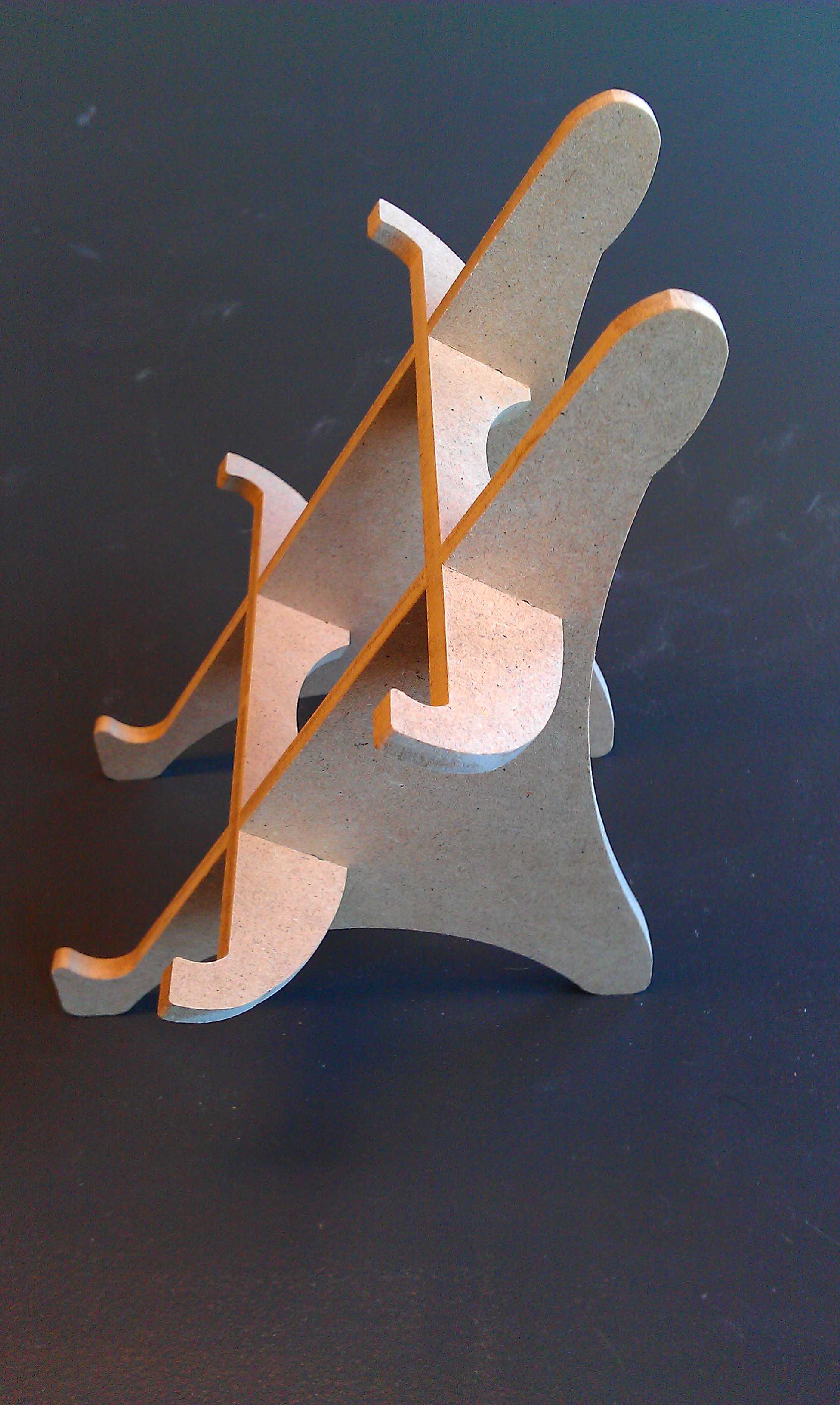

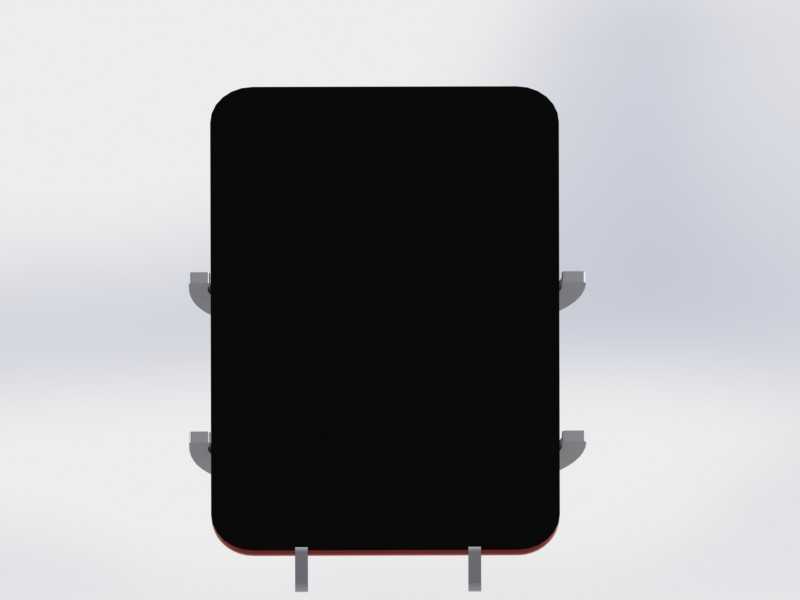

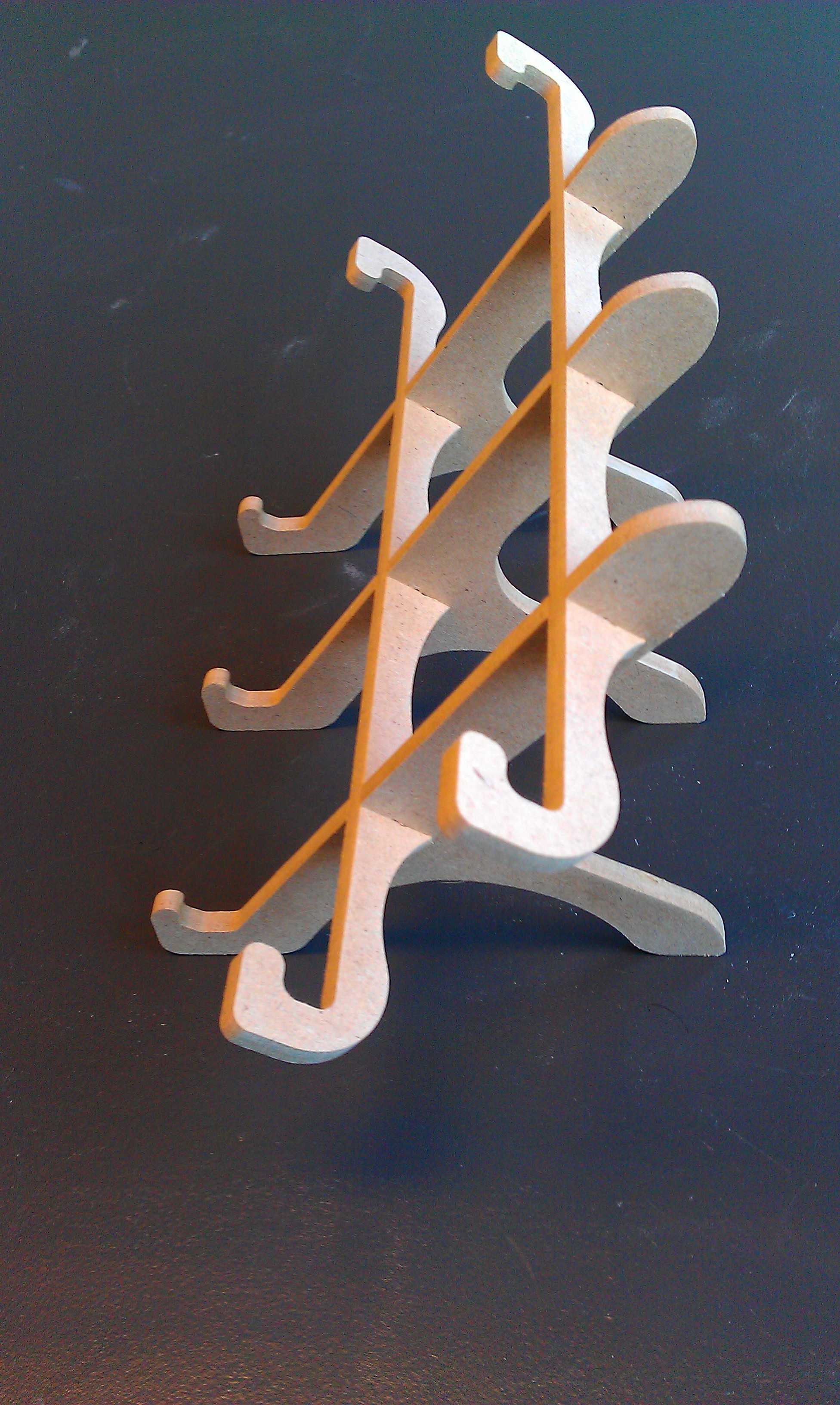

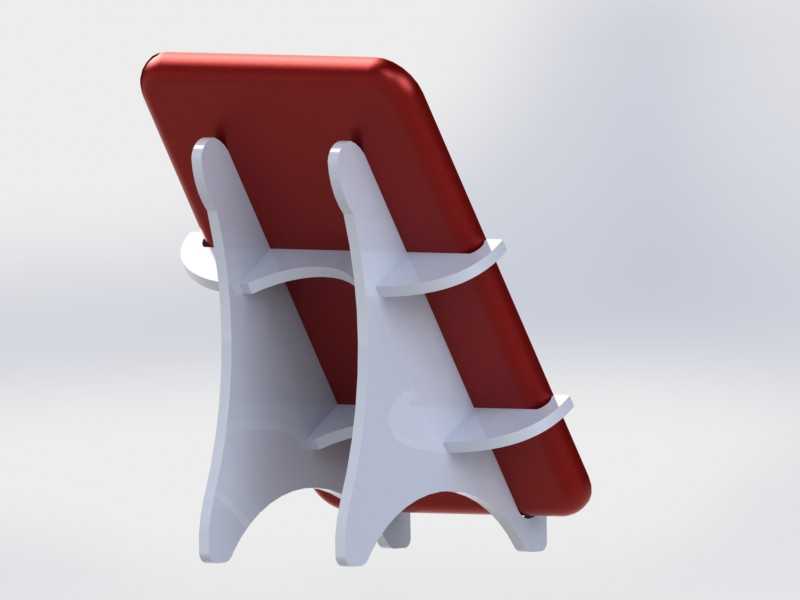

日常办公场景中，平板设备的摆放一直是影响使用效率的细节点，不管是工位上对照图纸查看工艺参数，还是产线边核对作业指导书，抑或是桌面端观看教学演示内容，合适的支撑结构都能解放双手，避免长时间手持带来的疲劳，也能减少平板随意摆放造成的磕碰、滑落风险。这款支撑结构针对十英寸规格的平板设备设计，同时覆盖立式观看与侧向固定两种使用需求，适配不同场景下的摆放角度要求。从结构组成来看，整套支架采用杆件插接拼装的形式，没有额外的紧固件，依靠杆件之间的卡槽配合实现整体结构的锁止，拆分后为扁平状板件，加工与收纳都十分便利。支撑主体的两组立件做了弧形底脚设计，接触桌面的位置形成稳定的三角支撑面，即使受到轻微的外力触碰，也不会轻易出现侧翻的情况，底脚的弧度经过反复调整，既保证了支撑高度符合日常观看的视线角度，也避免了尖锐边角刮花桌面的问题。横向的连接杆件上预留了与立件匹配的卡槽，装配时直接将卡槽对准立件上的对应卡位压入即可，不需要借助额外工具，拆装过程简单快捷，连接杆件同时承担了平板承托与限位的作用，下方的承托杆伸出足够的长度，能够兜住平板的下边缘，避免设备下滑，上方的限位杆则根据平板的厚度预留了合理的间隙，既不会因为间隙过小卡入困难，也不会因为间隙过大导致设备摆放后出现晃动。针对侧向固定的使用需求，支架的杆件排布做了对应调整，多组平行的立件配合横向连接杆，形成可以侧向卡入平板的槽位，能够将平板以侧立的姿态固定，适合需要同时查看多台设备内容，或者需要将平板竖向放置浏览长文档、图纸的场景，槽位的宽度经过适配，能够兼容常规厚度的十英寸平板，带常规保护壳的设备也能顺利放入。设计过程中首先考虑的是桌面使用的边界限制，整套支架展开后的占地面积控制在较小范围内，不会过多占用桌面的有效操作空间，不管是狭小的工位桌面，还是产线边的移动工作台，都能轻松放置。结构受力方面，所有杆件的受力方向都沿着板件的平面方向传递，能够最大化利用板材的结构强度，不需要额外做加厚处理就能满足承重要求，承托位置的杆件端部做了圆角处理，避免刮花平板的边框与背面，接触设备的位置没有尖锐棱角，长期使用也不会对设备外观造成磨损。在实际使用场景中，这类支架除了办公场景使用，也可以放在家中的书桌、床头柜位置，支撑平板观看视频、浏览电子书，立式摆放时的仰角经过调校，符合人坐姿状态下的自然视线角度，不需要刻意低头或者仰头就能看清屏幕内容，能够有效降低长时间观看带来的颈椎疲劳。侧向固定的形态除了放置平板，也可以临时放置同尺寸的电子书、小型画板等轻薄物品，拓展了使用的适配范围。整套结构没有复杂的曲面造型，所有板件都可以通过平面切割加工完成，加工门槛低，不管是采用亚克力、密度板还是薄木板都能制作，加工过程中不需要复杂的工装夹具，切割完成后去除毛刺即可直接装配使用，对于需要自制简易支架的使用者来说十分友好。结构的卡槽配合松紧度经过反复调试，装配后整体结构没有明显的松旷量，拿起移动时不会出现散架的情况，同时拆分时也不需要过大的力度，日常收纳可以拆成扁平的板件堆叠存放，占用的储物空间极小，甚至可以放进文件袋中随身携带，适配移动办公的使用需求。在支撑稳定性的调校上，立件的重心位置经过优化，放上平板之后整体的重心落在支撑脚围成的区域内部，即使在倾斜一定角度的桌面上放置，也能保持稳定不会倾倒，承托杆的伸出长度经过计算，即使平板重心偏向前方，也能提供足够的支撑力矩，不会出现设备前倾滑落的问题。针对不同厚度的设备，限位杆的位置预留了一定的调节余量，通过调整卡槽的配合深度，可以小范围适配不同厚度的平板，不需要针对不同设备单独制作配件，提升了结构的通用适配性。
