窄位导流横向偏心漏斗结构设计

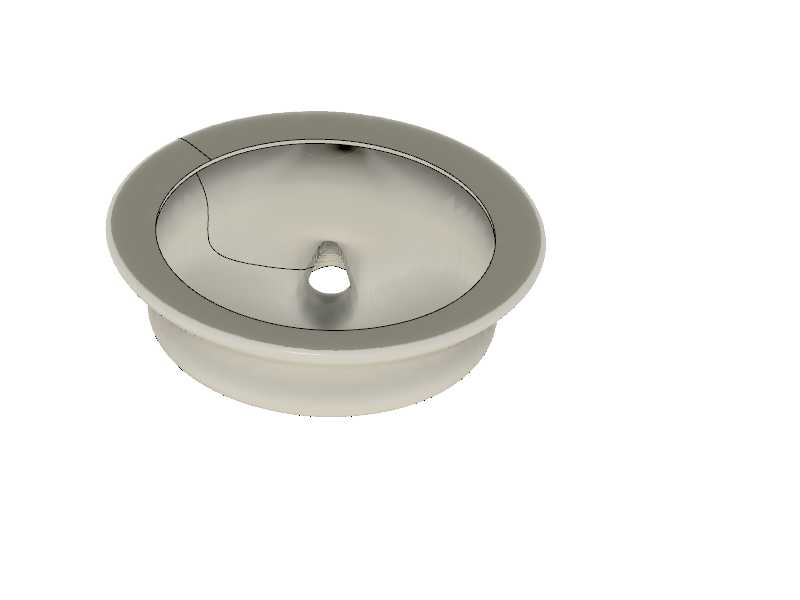

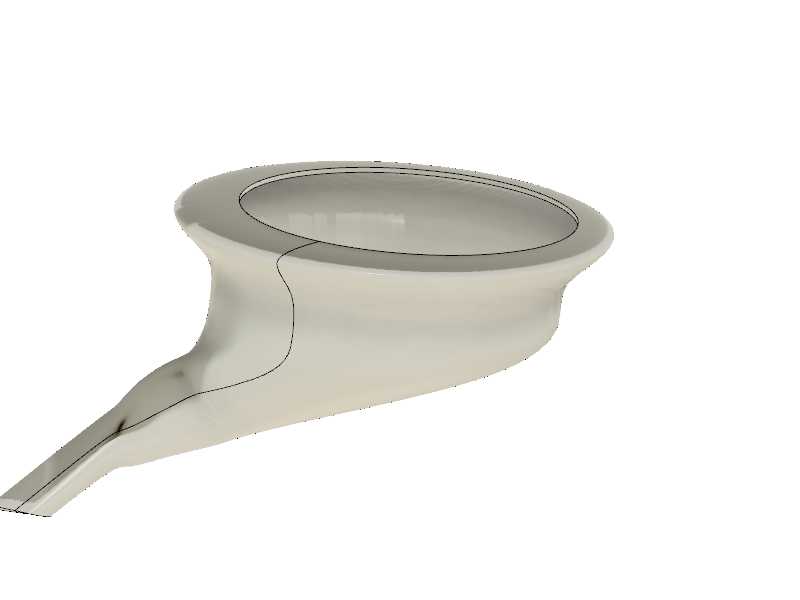

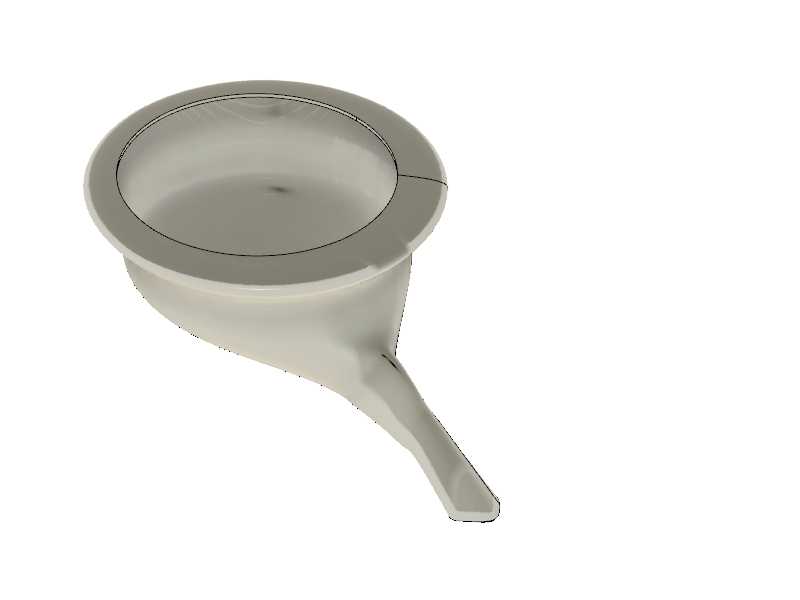

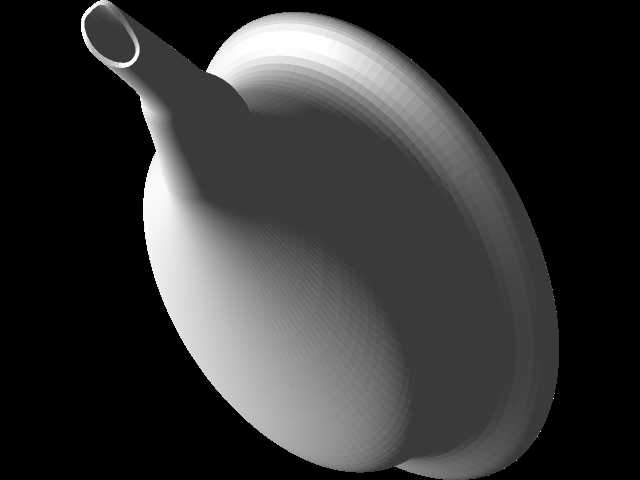

在设备维保、小型容器加注、狭窄空间流体输送的作业场景里，常规直口漏斗经常会遇到操作空间不足、加注时气堵断流的问题，这款横向偏心结构的漏斗，就是针对这类受限空间作业场景做的定向优化设计。先从实际使用的痛点说起，很多设备的注油口、补液口都设置在设备壳体的凹陷位置，或者周边密布管线、结构件，常规竖直漏斗的竖直出料段根本无法对准加注口，强行操作容易导致流体洒漏，污染设备表面甚至造成安全隐患；另外常规漏斗在加注粘稠流体时，漏斗内的流体下落会封堵加注口的空气通路，容器内的空气无法顺利排出，就会出现流体咕嘟冒泡、断流、溅出的问题，加注效率极低，还容易造成流体浪费。这款漏斗的出料段采用横向偏心延伸设计，出料嘴做了扁形收窄处理，整体出料方向和漏斗顶部的敞口进料端呈接近90度的弯折角度，操作人员可以手持漏斗的敞口端在结构外侧操作，把横向伸出的扁形出料嘴伸进狭窄的加注口位置，不需要将手或者漏斗主体伸进受限空间内，大幅降低了狭窄位置加注作业的操作难度。在排气结构的设计上，这款漏斗在敞口端的内侧设置了凸起的导流筋，这个凸起结构在加注时会在加注口和漏斗接触面之间留出连续的空气通路，容器内部的空气可以顺着这个凸起形成的缝隙持续排出，不会被下落的流体完全封堵通路，从根源上解决了加注过程中的气堵问题，不管是加注润滑油、冷却液，还是分装小容量的水剂、油类流体，都能保持稳定的连续下流状态，不会出现溅洒、断流的情况。从外形尺寸和安装边界来看，漏斗顶部的敞口做了外翻的卷边设计，一方面卷边结构可以提升敞口端的结构强度，长期使用不会出现敞口变形的问题，另一方面外翻卷边可以搭在较大容器的口部，不需要全程手持也能稳定放置，适配不同口径的加注容器；横向伸出的出料嘴长度经过优化，足够伸进多数凹陷式加注口的内部，同时扁形的出料嘴外径控制得很小，即使是口径很小的注液孔也能顺利插入，不会出现出料嘴卡滞在加注口外的情况。漏斗的内壁做了顺滑的弧面过渡，从敞口端到横向出料嘴的位置没有直角弯折的死角，流体可以顺着弧面顺畅流向出料嘴，不会在漏斗内部残留积液，加注完成后残留的流体极少，既减少了流体的浪费，也降低了后续清理的工作量。在实际的设备维保作业里，这类横向漏斗可以覆盖绝大多数车间内设备的注油、补液需求，比如机床齿轮箱的侧部注油口、液压站的内嵌式补液口、小型动力设备的狭窄加油位，都可以用这款漏斗完成加注作业，不需要拆解周边的遮挡结构就能操作，能大幅缩短维保作业的辅助时间。和常规直漏斗相比，这款偏心横向结构的漏斗不需要操作人员刻意调整加注角度来避让空气通路，自身的结构就已经预留了排气通道，新手操作也能稳定完成加注，不会因为操作不熟练出现洒漏问题。结构设计上整体壁厚均匀，采用一体成型的结构设计，没有拼接缝隙，长期接触各类油类、水剂流体也不会出现渗漏的问题，敞口端的握持位置做了贴合手型的弧面处理，手持加注时受力均匀，长时间操作也不会出现硌手的情况。出料嘴的末端做了微小的外翻倒角，流体流到出料嘴末端时不会顺着嘴部外壁回流，能完全滴落到加注口内部，避免流体顺着漏斗外壁流到外侧污染作业环境。
