模块化可分色拼装创意灯罩结构设计

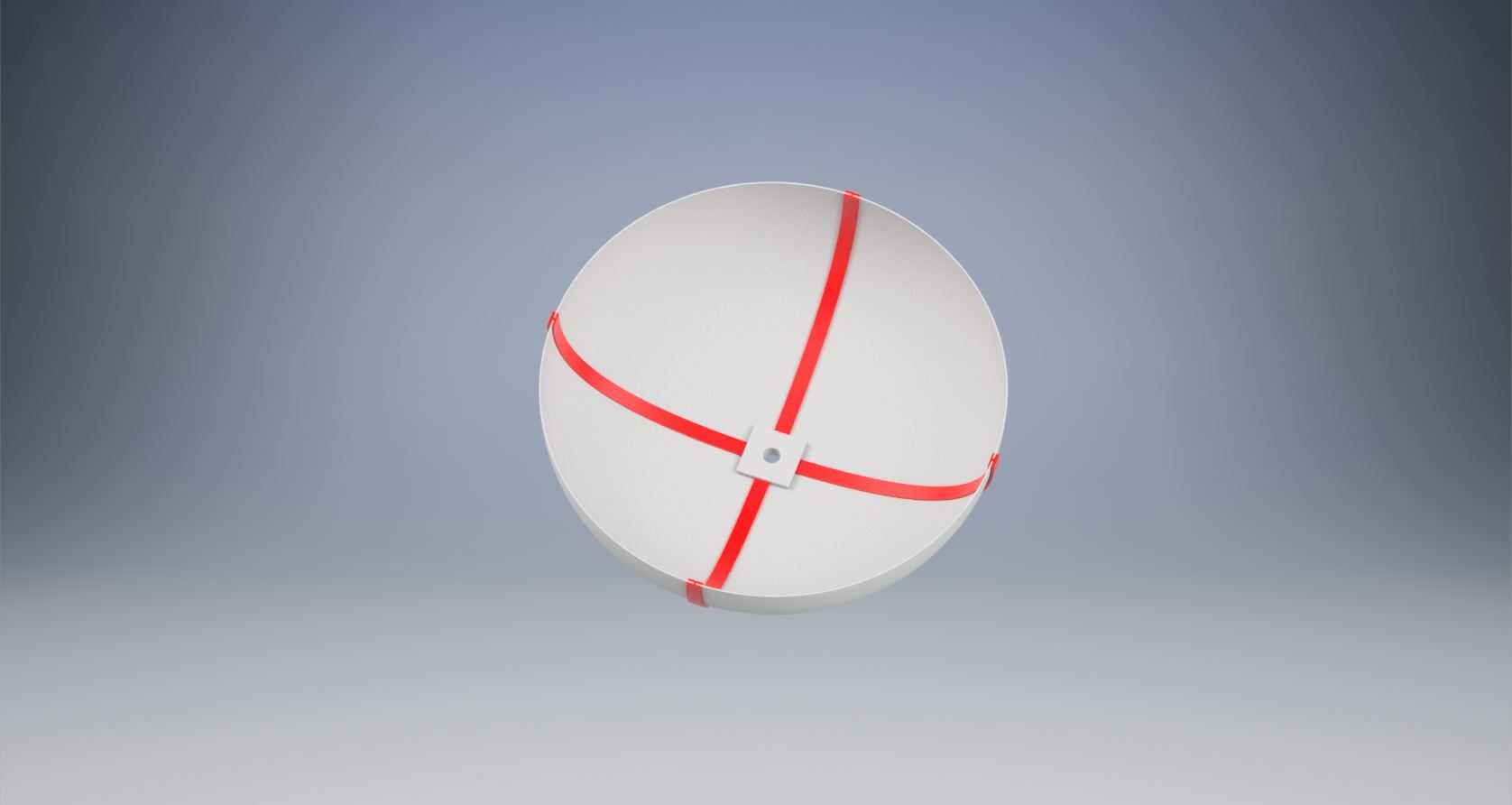

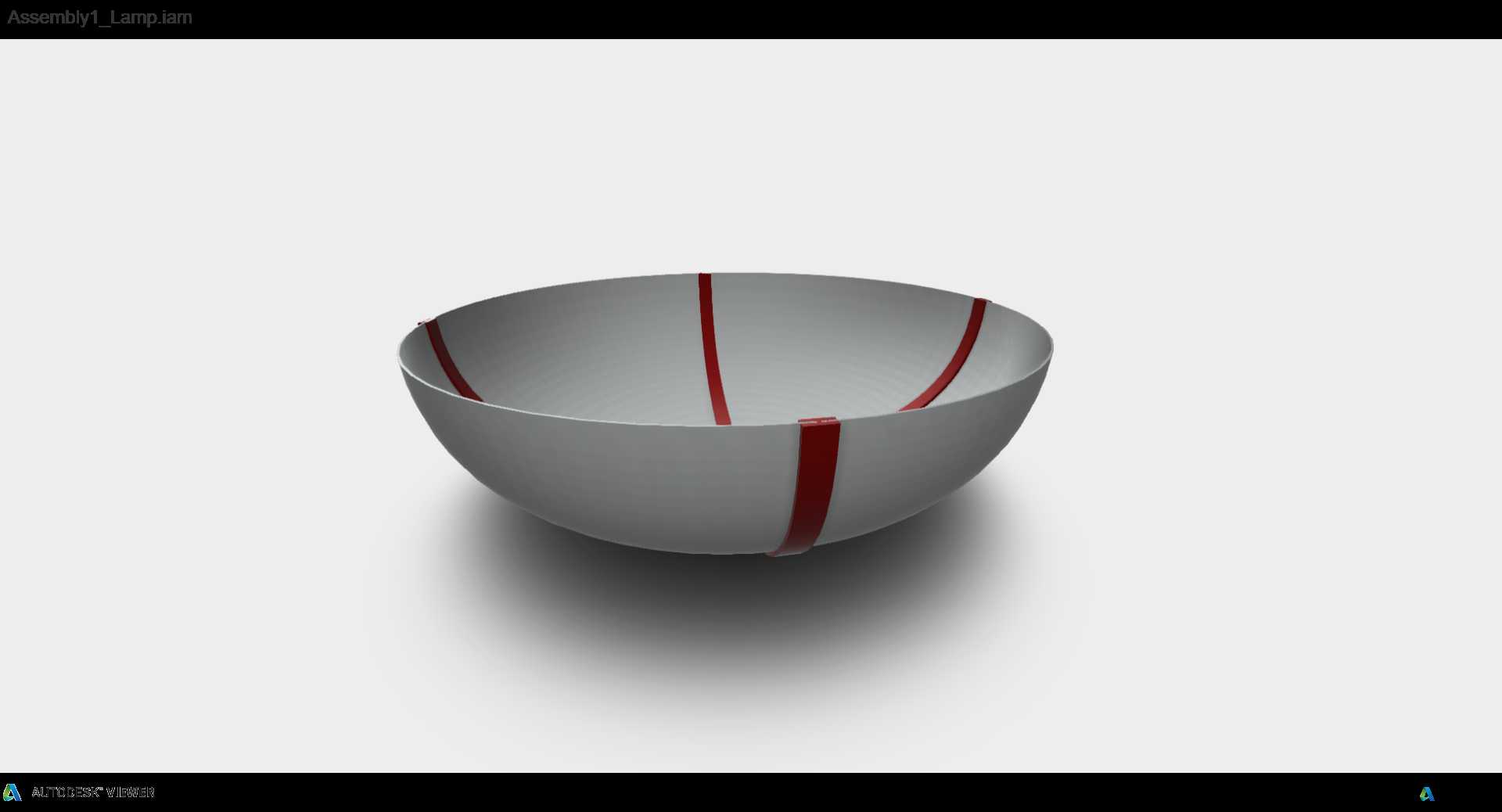

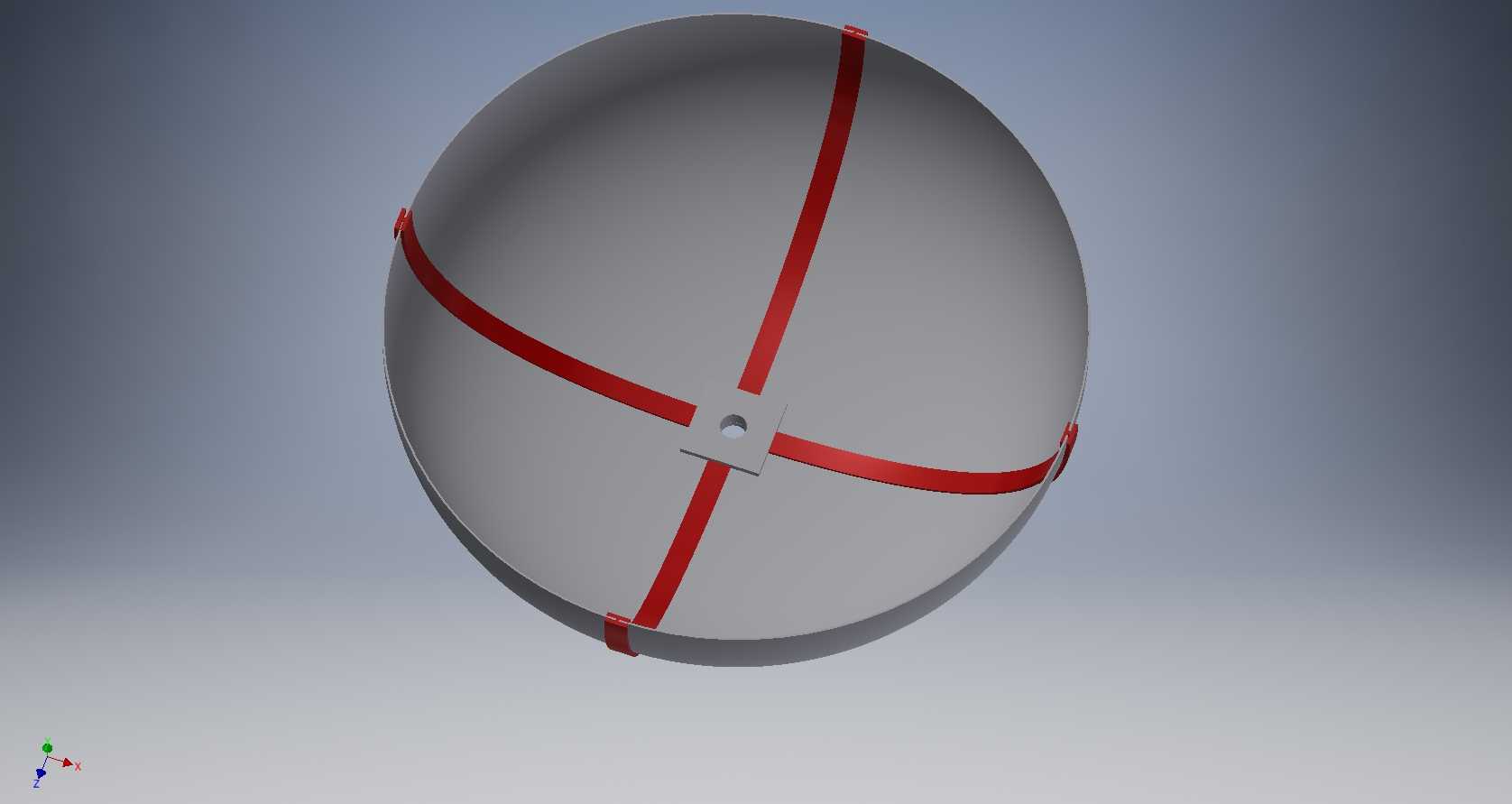

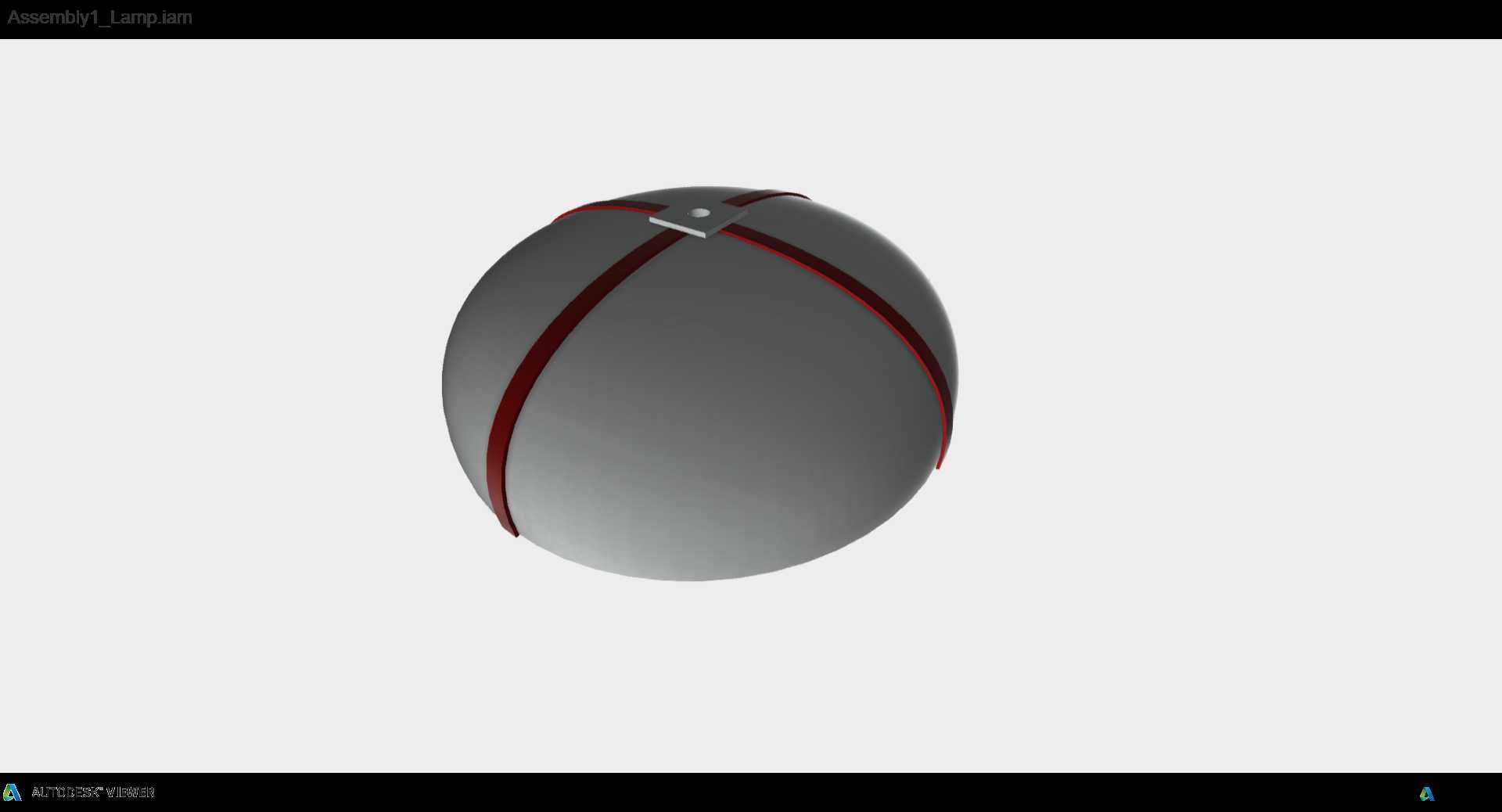

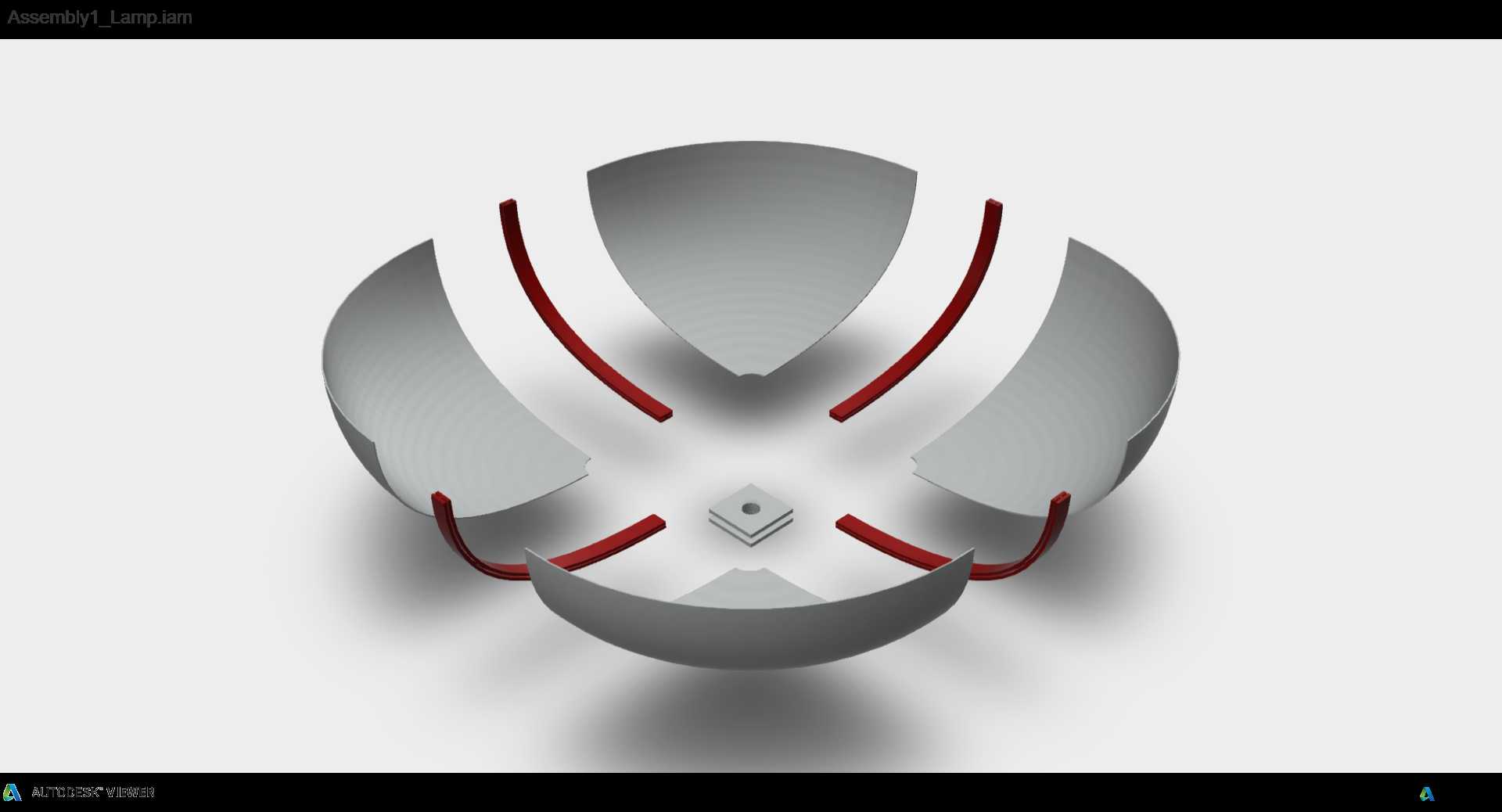

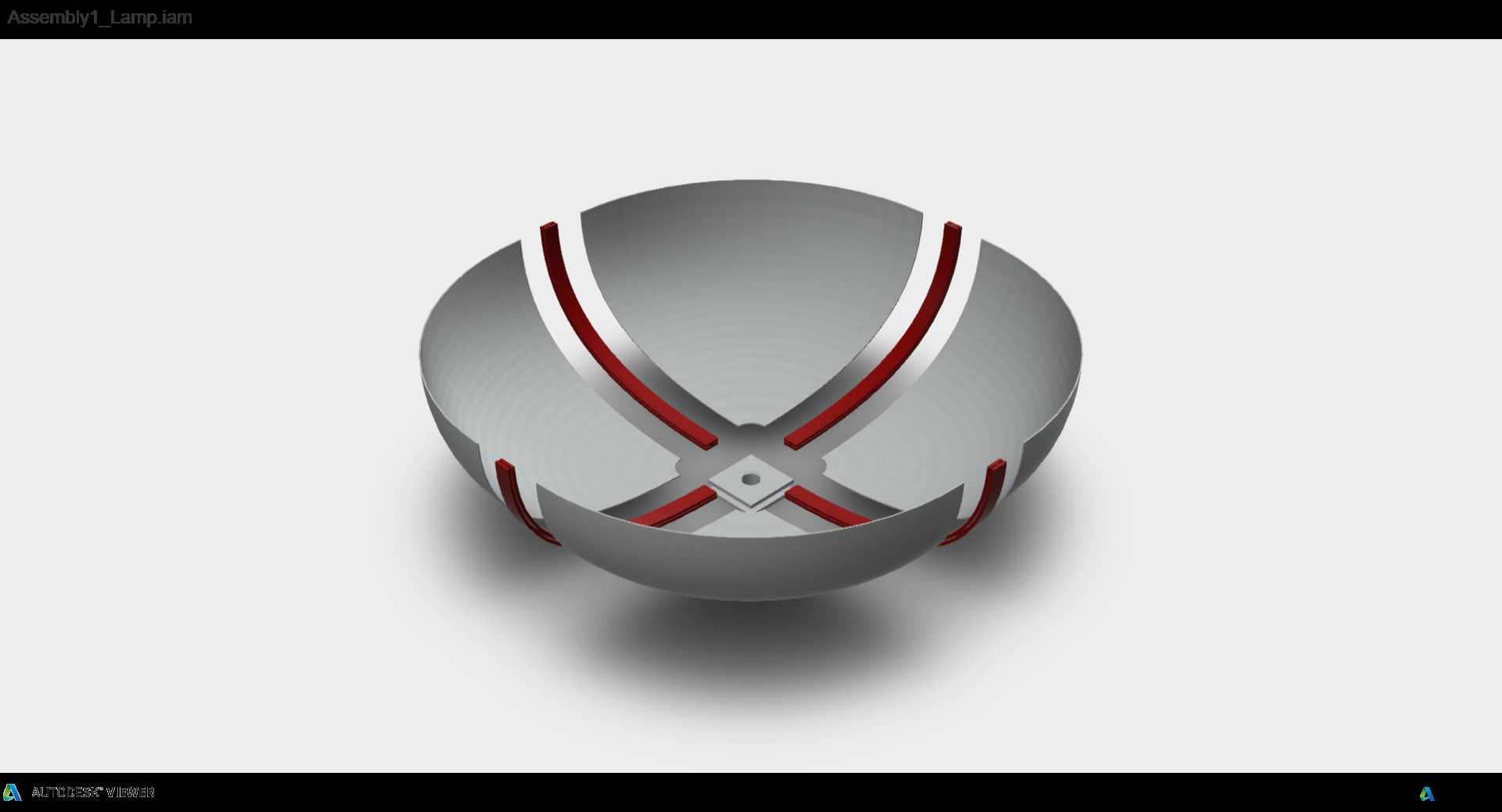

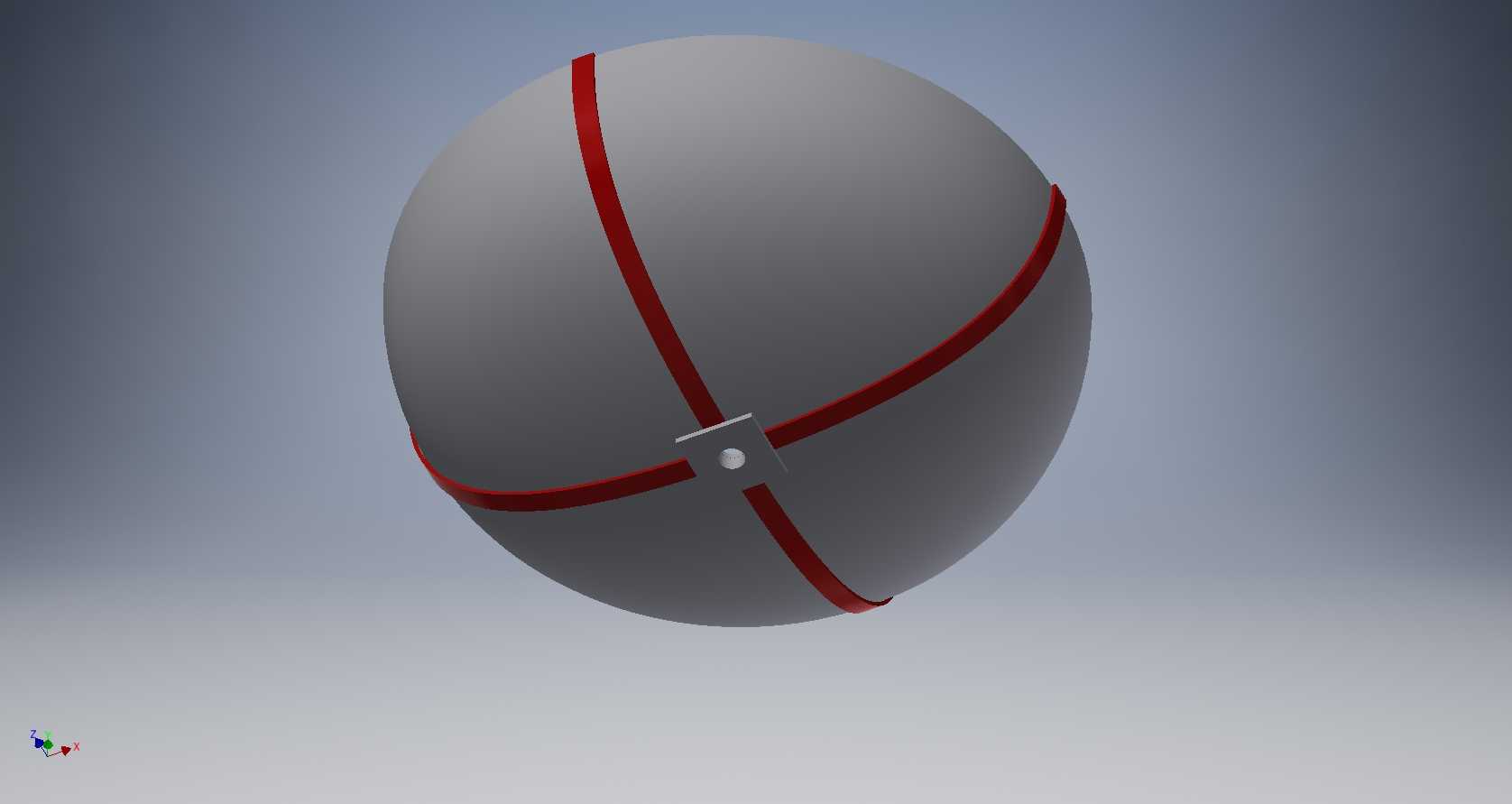

这款模块化拼装灯罩的设计，最初是面向桌面创意照明、小型软装陈设场景做的结构方案，日常可放置在书桌、床头边几、展示搁板上作为局部氛围照明载体，也可多个组合搭配用于文创空间、休闲餐饮区域的分散式点位照明，适配不同风格的室内陈设需求，不需要额外定制专属安装基座，常规的E27、E14通用灯座都能完成适配安装。从结构设计逻辑来看，整体采用分瓣式拆分思路，将完整的类球形外罩拆分为四个独立的弧形遮光瓣片，瓣片之间通过红色的弧形连接筋完成定位衔接，中心设置统一的安装基座，基座上预留标准的灯座安装孔位与走线槽，所有拆分的零部件都可以单独生产、单独更换，用户可以根据自身的陈设喜好，给不同瓣片、连接筋喷涂不同的色彩，甚至更换不同材质的瓣片，比如磨砂半透PETG材质做柔光效果、金属冲压瓣片做工业风质感，不需要重新开模制作整罩，大幅降低个性化定制的成本。实际安装过程中，不需要复杂的专用工具，先将中心基座与预留的灯座通过螺纹结构锁紧，确认走线从基座中心的通孔穿出完成电路连接后，再将弧形连接筋卡入基座对应的卡槽内，每根连接筋的两端都设置了定位凸点，对应瓣片内侧的定位凹槽，对准后轻轻按压就能完成瓣片的固定，整个装配过程单人五分钟内即可完成，后续如果某一块瓣片出现磕碰损坏，只需要单独拆下对应瓣片更换即可，不需要整体报废整个灯罩。从安装边界尺寸来看，整体装配完成后最大外轮廓直径控制在220mm，整体高度160mm，中心基座的安装孔位适配M10标准灯座螺纹，连接筋的弧形曲率经过反复校核，既保证瓣片安装后不会出现松脱晃动，也预留了足够的散热间隙，点亮后灯泡产生的热量可以从瓣片之间的空隙快速散出，避免长时间点亮导致局部积热，影响塑料部件的使用寿命。设计过程中也考虑了3D打印制作的适配性，所有零部件的壁厚都控制在2mm-2.5mm之间，没有小于1mm的薄壁结构，也没有大角度的悬空结构，打印时不需要添加大量支撑，即便是桌面级FDM3D打印机也能顺利完成所有零件的制作，不需要工业级设备就能实现小批量自制。瓣片的弧度经过光学角度的反复调整，点亮后光线从瓣片之间的间隙向外漫射，不会出现直射眩光，同时瓣片本身的曲面可以将部分光线反射向下方照射区域，保证桌面的基础照明亮度，不会因为做了镂空创意结构就损失基础的照明功能。连接筋采用弧形内收的结构设计，一方面从视觉上让整个灯罩更有层次感，另一方面也起到结构加强的作用，当灯罩受到轻微的外力磕碰时，连接筋可以产生微小的弹性形变吸收冲击力，避免瓣片直接受力出现碎裂。中心基座的设计做了通用化处理，除了适配常规的螺口灯座，也可以根据使用需求更换为磁吸底座、夹装底座，适配不同的安装场景，比如夹在书桌隔板上、吸附在金属置物架表面，不需要局限于平面放置的使用方式。在结构细节上，所有瓣片与连接筋的配合位置都做了0.2mm的装配间隙，避免因为3D打印的精度误差导致零件无法装配，同时卡槽位置做了微小的倒锥设计，装配到位后会产生轻微的卡紧力，日常使用过程中不会因为轻微的震动导致零件松脱掉落。
