直通式快插气动接头三维结构设计

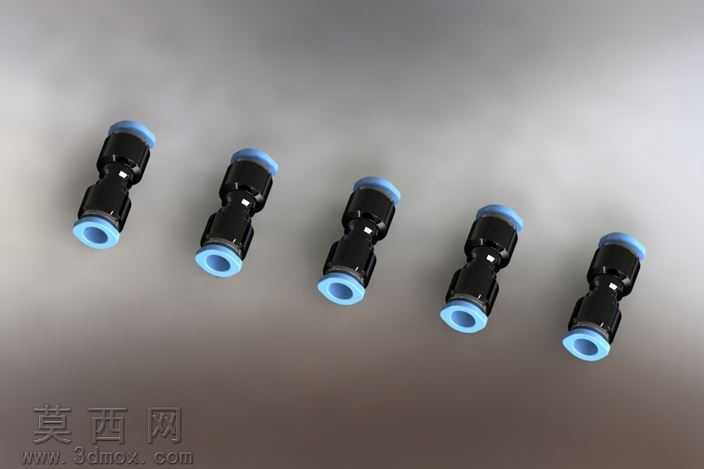

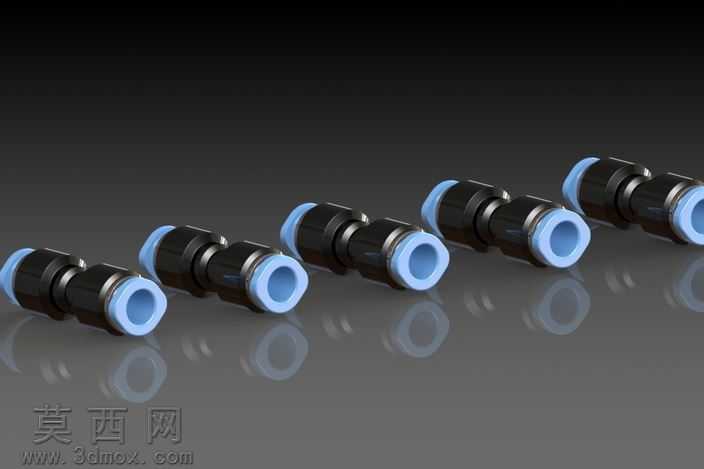

本作品为直通式快插气动接头的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循气动元件行业通用尺寸规范，对接头各部分结构进行1:1等比例还原。建模初期先梳理快插接头的核心组成结构，将整体拆分为主体壳体、锁紧卡爪、密封胶圈、释放环、端部防护套五个独立建模单元，每个单元均采用草图驱动特征的方式构建：主体壳体部分以旋转凸台特征为基础，精准绘制内部阶梯型通气孔道、外部卡爪安装卡槽、密封件限位槽的轮廓尺寸，保证孔道内壁光滑无多余棱角，避免气路运行时产生不必要的气流阻力；锁紧卡爪采用环形阵列弹性爪齿结构，建模时通过拉伸切除配合圆周阵列命令生成均匀分布的爪齿，每个爪齿的倾斜角度、咬合齿距均参考实际快插接头的锁紧力学参数设置，确保模拟气管插入后可实现稳定咬合防脱；密封胶圈采用弹性体材质模拟，建模时还原胶圈的圆弧截面形态，与壳体密封槽的配合尺寸设置为合理过盈量，保证气路连接后的密封性能；两端的浅蓝色释放环与防护套采用独立实体建模，释放环的按压斜面做了平滑过渡处理，还原实际使用时按压即可解锁拔管的操作结构逻辑。材质与渲染环节，主体壳体部分赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数模拟尼龙加玻纤材质的真实质感，释放环与端部防护套赋予浅蓝色半硬质塑料材质，密封胶圈赋予黑色丁腈橡胶材质，金属卡爪部分赋予哑光不锈钢材质；场景搭建采用深灰色反光地面作为承载面，添加三点式布光方案，主光源从侧上方打亮接头主体轮廓，辅光源补充暗部细节避免死黑，背光源勾勒接头边缘轮廓提升立体感，最终渲染输出的效果图清晰展现接头的外观形态与结构细节。设计过程中重点考量快插接头的实用性结构逻辑，两端对称的快插结构可实现相同外径气动软管的快速对接，无需额外工具即可完成管路装拆，内部通径尺寸保持全程一致，保证气流传输的通畅性，所有配合部位的尺寸公差均参考气动元件行业标准设置，确保模型可直接用于虚拟装配验证、气动回路模拟演示等场景，整体结构无冗余特征，建模逻辑清晰，各部件可单独拆分编辑，方便后续根据不同气管管径需求调整对应尺寸参数，拓展不同规格的接头模型。
