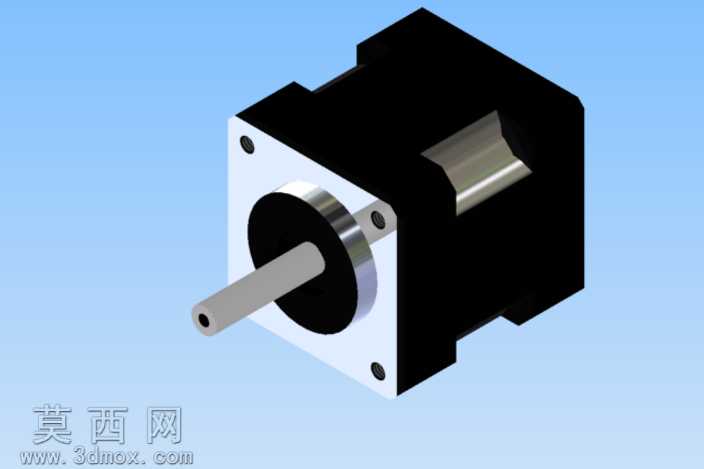

方形法兰安装式步进电机三维结构模型

本模型为方形法兰安装式步进电机的全参数化三维建模成果，建模过程严格遵循工业级步进电机的实际尺寸规范与结构逻辑，完整还原了该类动力元件的全部核心结构特征。建模初期首先梳理步进电机的结构组成逻辑，将整体拆分为前端法兰安装座、定子外壳、输出轴、后端封装盖四大核心模块，采用自底向上的建模思路逐一完成各部件的特征构建。前端法兰部分采用拉伸凸台特征构建方形安装基体，精准绘制四个安装定位孔的位置与孔径参数，轴孔位置做同轴度约束设计，还原法兰端面的精加工平面特征，保证安装基准面的平面度结构表现；输出轴采用回转类特征建模，还原轴身的圆柱度结构、轴端的中心定位孔细节，轴身与法兰轴孔之间预留轴承安装位的结构间隙，还原实际装配的公差配合逻辑。定子外壳部分采用黑色哑光材质表现，建模时还原外壳的散热筋隐性结构特征，外壳与前后端盖的连接位置做止口配合的结构设计，还原实际生产中的装配定位结构，外壳表面做细微的磨砂质感材质处理，贴近工业电机外壳的实际喷塑质感。金属部件部分，前端法兰、输出轴均采用金属材质渲染，法兰端面做亮面金属质感处理，表现铝合金机加工后的表面光泽，输出轴做不锈钢哑光金属质感，区分不同金属部件的材质差异；内部定子与转子的结构在模型中做简化示意但保留核心装配关系，可直观展示步进电机的内部动力传递逻辑。建模过程中对所有装配部件添加同轴度、面重合等装配约束，保证各部件无干涉错位，可直接用于装配模拟、运动仿真等场景；渲染阶段采用浅蓝色渐变背景，搭配柔和的侧上方打光，清晰呈现电机的轮廓结构与材质差异，阴影效果做柔化处理，突出模型的立体结构感，整体模型结构完整、细节到位，可用于自动化设备选型展示、机械原理教学演示、设备装配模拟等多种场景。
