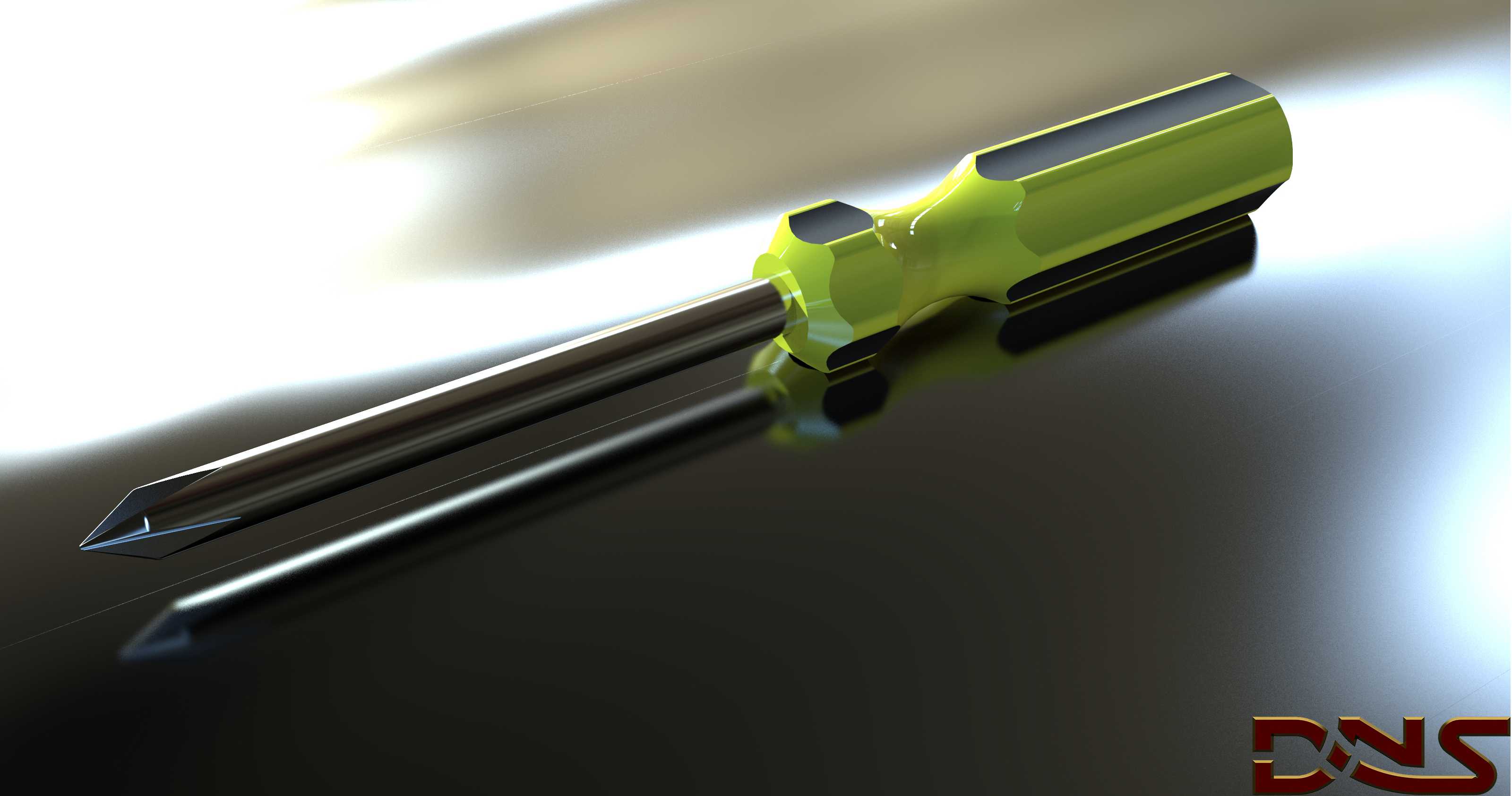

橡塑柄十字螺丝刀高精度三维结构模型

在设备装配、产线运维、五金维修等各类作业场景中，螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子拆机检修，大到工业设备的部件装配、电气柜接线端子紧固，都需要适配对应规格的螺丝刀完成螺钉的旋拧作业，本次构建的这款螺丝刀三维模型，完全按照日常量产的通用十字螺丝刀实物参数进行1:1还原，覆盖了从手柄握持结构到刀头工作端的全部细节特征。从结构设计逻辑来看，这款螺丝刀的设计核心围绕握持舒适度与扭矩传递效率两个核心维度展开，手柄部分采用多曲面过渡的橡塑包覆结构，整体轮廓贴合人手握持时的掌部弧度，手柄表面设置的内凹防滑槽，能够在手部沾有少量油污或汗液时依然保持足够的摩擦力，避免旋拧过程中出现打滑脱手的情况；手柄与刀杆的衔接位置做了加厚过渡处理，能够在施加较大轴向压力时避免应力集中导致的手柄开裂问题，刀杆部分采用高强度合金钢结构，整体做了等直径圆柱设计，表面做了防锈处理，从手柄端延伸至刀头位置的同轴度公差控制在0.02mm以内，保证旋拧过程中刀头不会出现偏摆，减少对螺钉槽口的磨损。刀头部分采用标准十字槽型设计，槽口的角度、深度完全适配国标GB/T 819等标准规定的十字机螺钉、自攻螺钉的槽型尺寸，刀头尖端做了轻微的倒角处理，能够快速对准螺钉槽口，降低对位时的滑脱概率，刀头的工作硬度设计区间在HRC58-62，既保证足够的耐磨性，又避免硬度过高导致的刀头崩裂问题。从安装边界与适配场景来看，这款螺丝刀属于通用型手动旋具，整体长度控制在200mm区间，其中手柄长度约100mm，最大握持直径约35mm，刀杆外露长度约100mm，刀头规格适配M3-M6区间的常用十字螺钉，能够覆盖绝大多数民用维修、工业装配场景下的紧固需求，不需要额外搭配转换接头即可直接使用。在三维建模过程中，对各个部件的装配关系做了完整还原，手柄与刀杆之间采用过盈配合加胶粘的固定结构，模型中预留了两者的配合公差，能够直接用于工具类产品的结构验证、装配模拟，也可以用于虚拟维修培训场景的工具库搭建，或是用于五金产品的渲染展示、电商详情页的效果制作。不同于简化的工具模型，这款模型完整还原了手柄表面的分模线细节、刀杆表面的粗糙度特征、刀头的热处理色泽区分，在做渲染输出时能够直接呈现出接近实物的视觉效果，不需要额外添加过多的细节修饰。从实际使用的功能特性来看，这款螺丝刀的手柄尾部做了平面设计，能够在施加轴向推力时用掌心抵住尾部发力，手柄侧面的防滑凸起刚好对应手指握持时的指腹位置，长时间握持作业时能够减少手部的疲劳感，刀杆的直线度设计保证了深孔位置螺钉的旋拧作业不会出现卡滞，刀头的磁性吸附设计（模型中预留了磁钢安装位）能够吸附铁质螺钉，方便在狭窄空间内完成螺钉的对位与安装，不需要额外用手扶持螺钉，提升狭窄空间内的作业效率。在结构验证层面，通过三维模型可以直接模拟不同握持角度下的受力情况，验证手柄结构在最大扭矩输出时的形变情况，优化手柄的壁厚分布，在保证结构强度的前提下减少橡塑材料的用量，降低产品的生产成本，同时也可以通过模型模拟刀头与螺钉槽口的配合间隙，优化刀头的槽型角度，减少旋拧过程中出现的滑牙概率，提升工具的使用寿命。
