电气原型开发用PCB触点端子组件

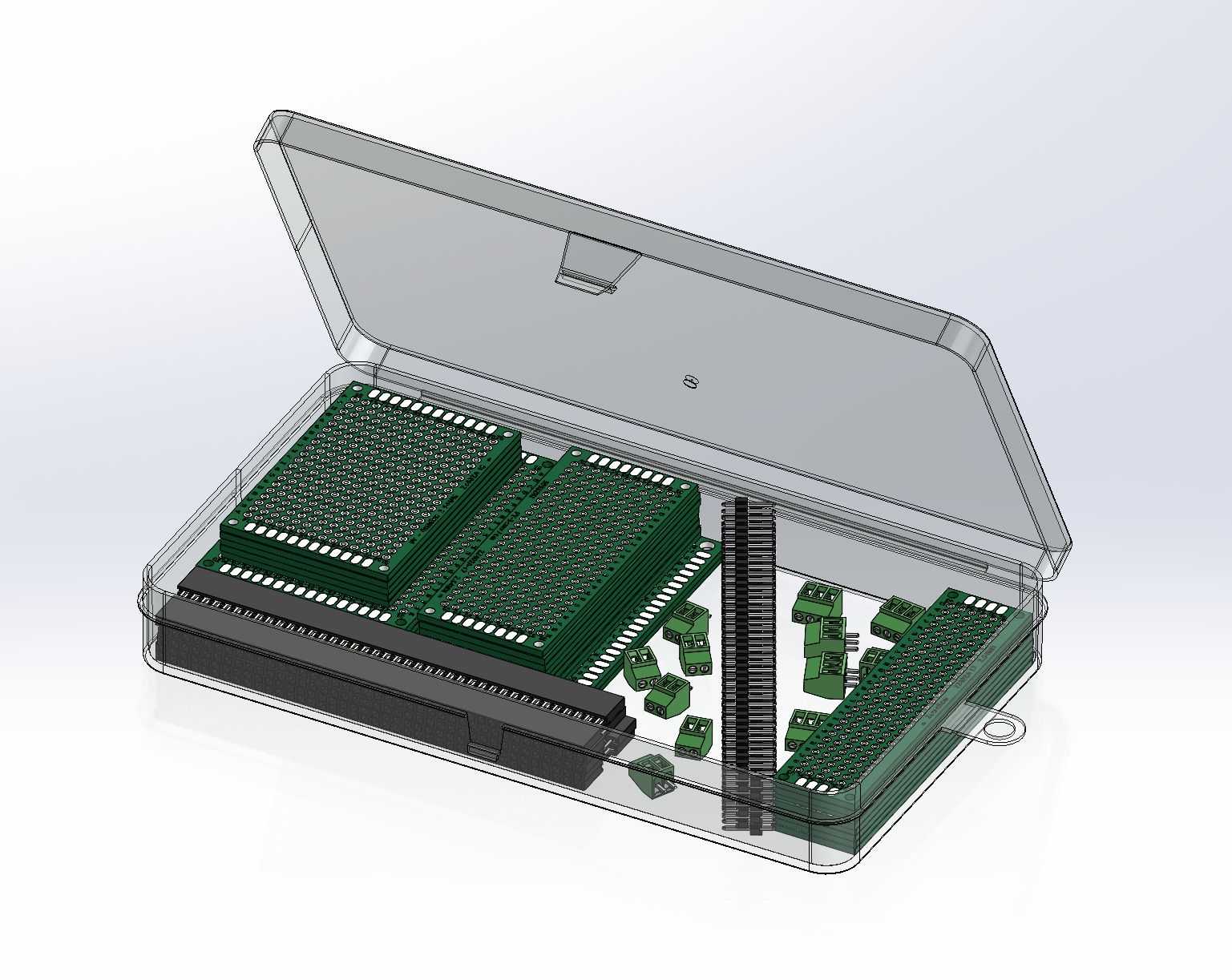

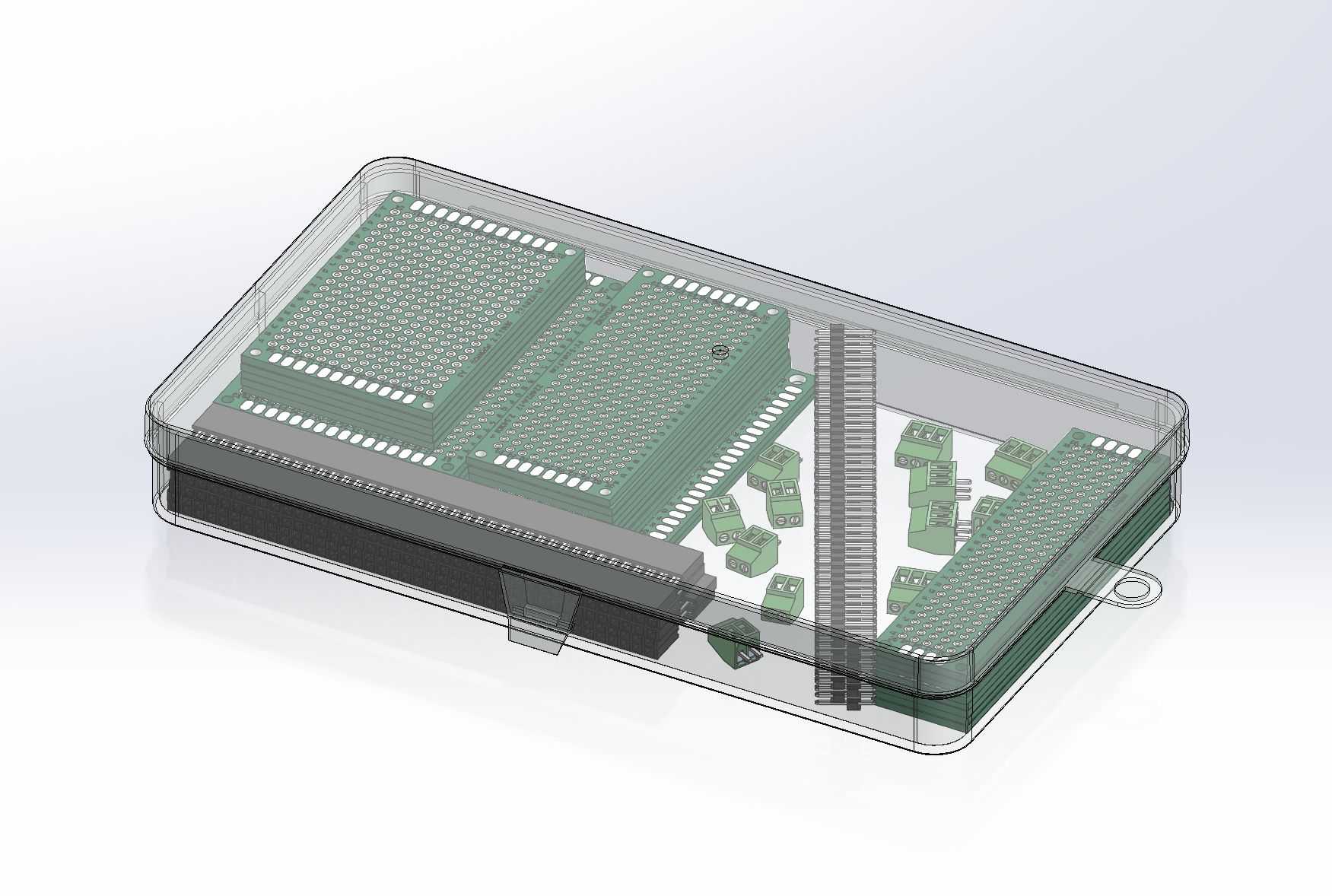

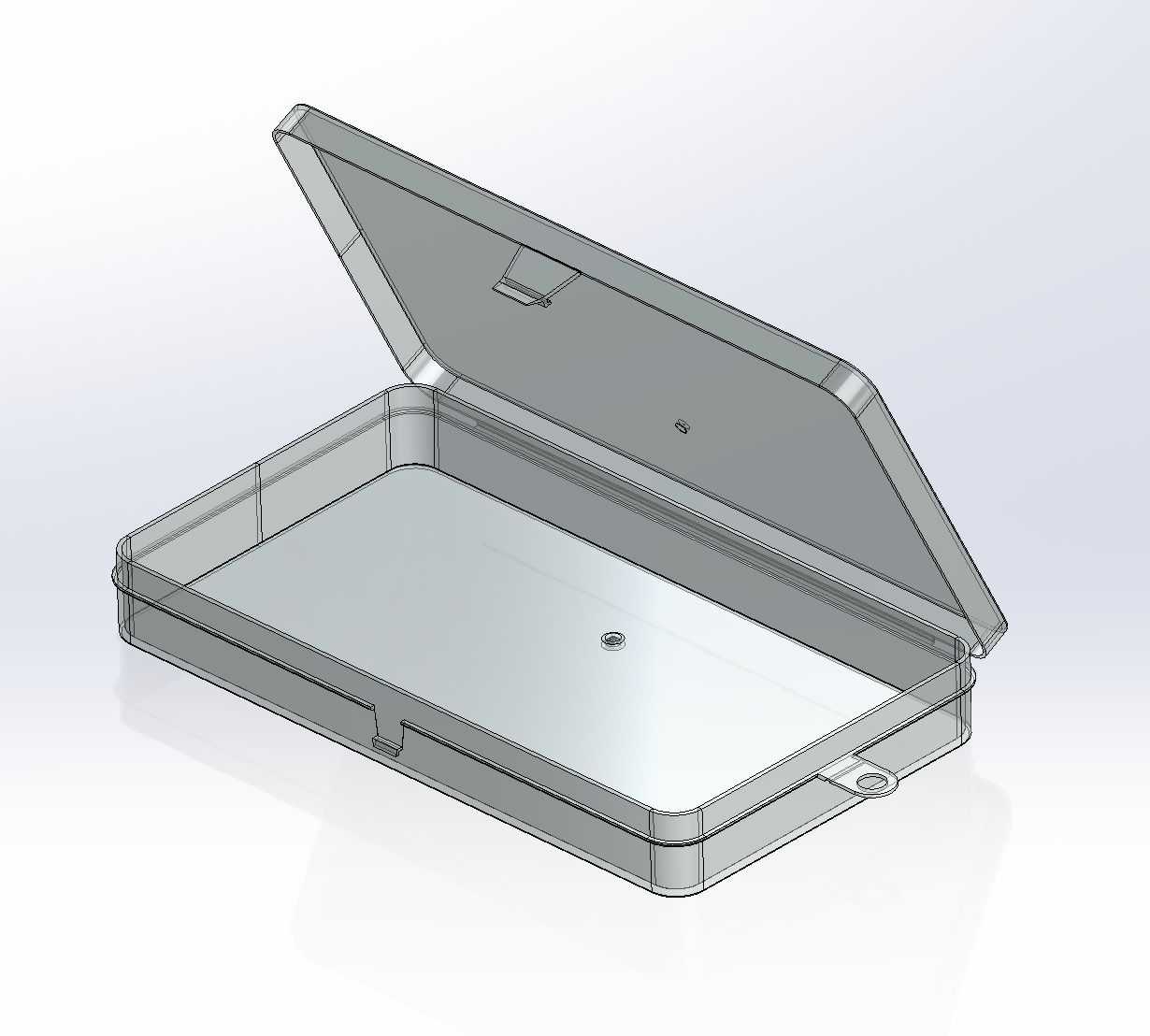

这套组件主要面向电子电路原型验证场景，是实验室、电子研发工作室做初期电路搭试、功能验证的常用工装载体，替代传统面包板存在的接触不稳定、大电流承载能力弱的问题，适合中小功率电路的前期功能验证、信号通路测试使用。整套组件收纳在透明翻盖硬质盒体内，外部轮廓尺寸约170x100mm，整体厚度22mm，盒体做了卡扣式翻盖结构，闭合后可以完全收纳内部所有PCB板、端子配件，避免零散配件丢失，透明上盖可以不用开盖就快速识别内部存放的板件类型，日常收纳堆叠也不会挤压到板上的触点结构。

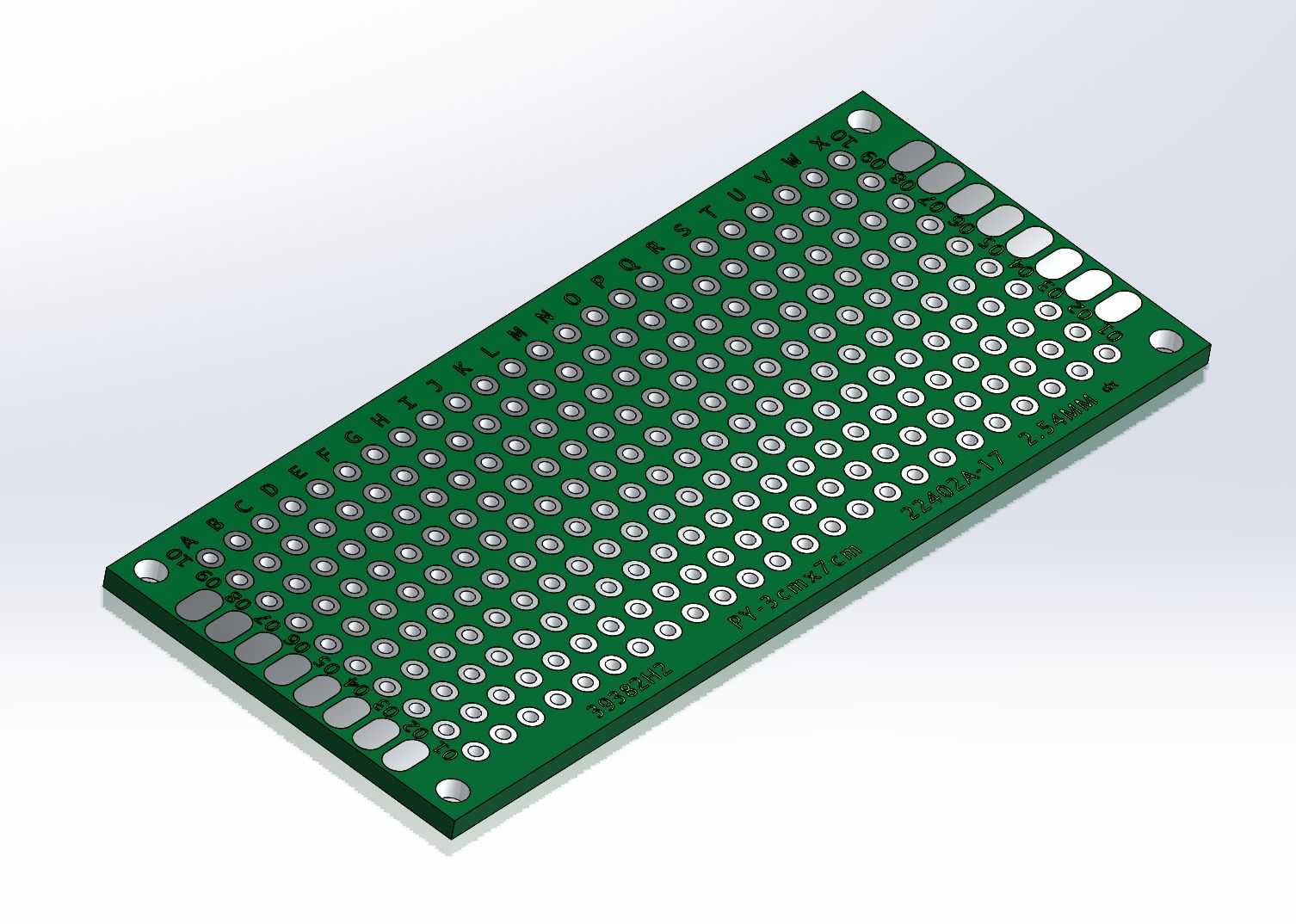

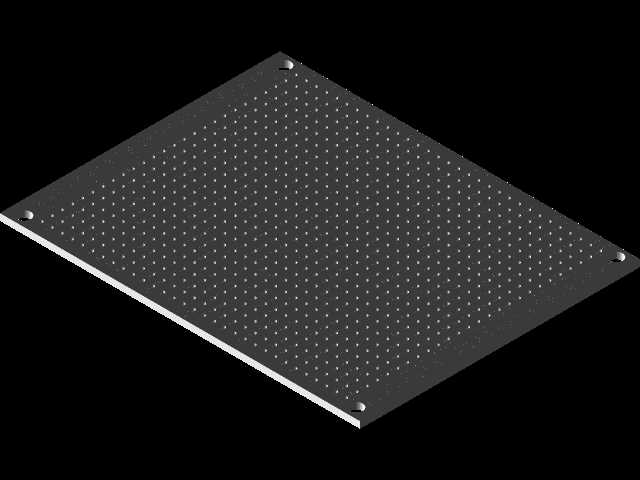

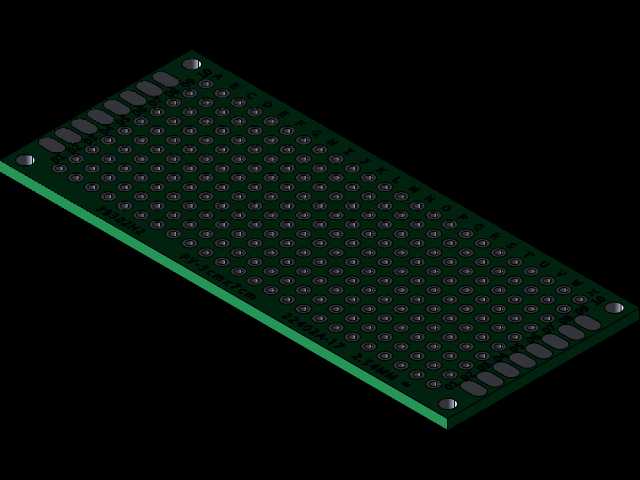

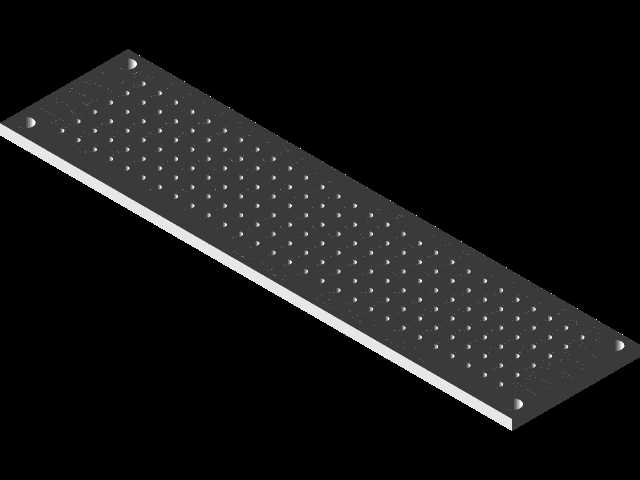

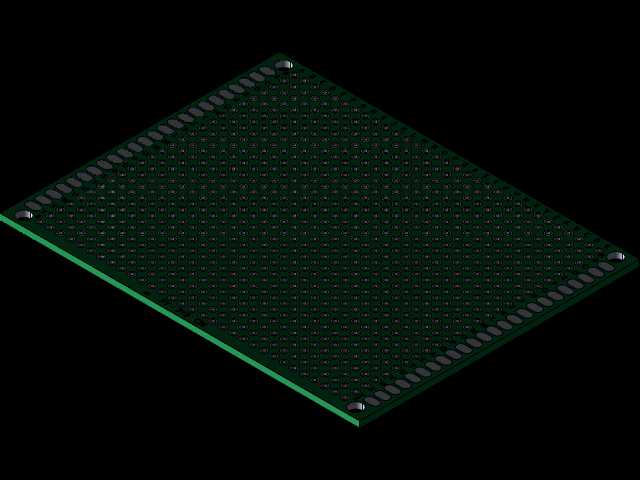

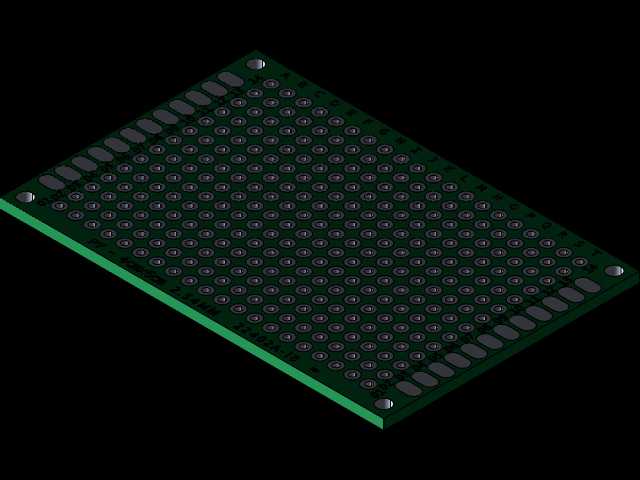

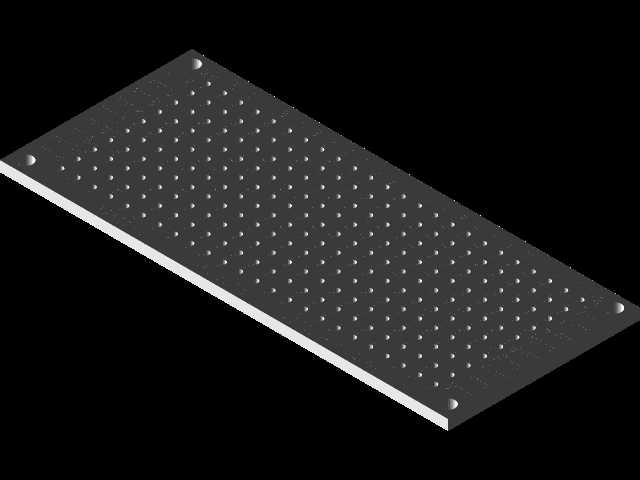

组件内包含五种不同规格的印刷电路板，分别对应不同的原型搭建需求：80x20mm规格板共8片，板上未做电镀安装孔，适配M2规格安装固定，板身无标签标识位；70x30mm规格板共8片，为电镀工艺电路板，预留电镀安装孔，同样适配M2安装，板身预留标签粘贴区域；70x50mm规格板共5片，60x40mm规格板为多氯联苯基材，90x70mm规格板同样为多氯联苯基材，预留电镀安装孔，适配M3规格安装固定，标签区域做了防滑纹理处理，粘贴标识后不会轻易脱落。所有板件均采用2.54mm标准网格孔距，孔壁做了镀通处理，仅在孔内壁做镀层导通，板件顶部与底部表面不做多余镀层，避免搭试过程中出现意外短路。

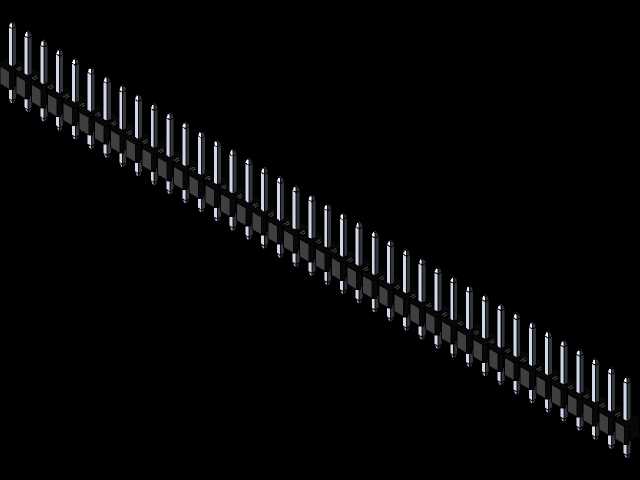

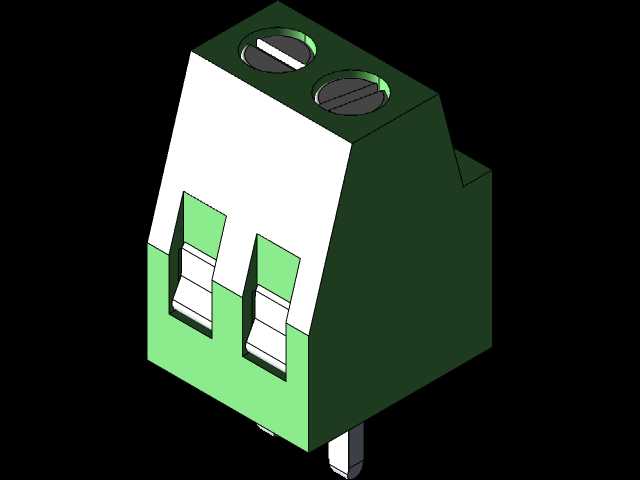

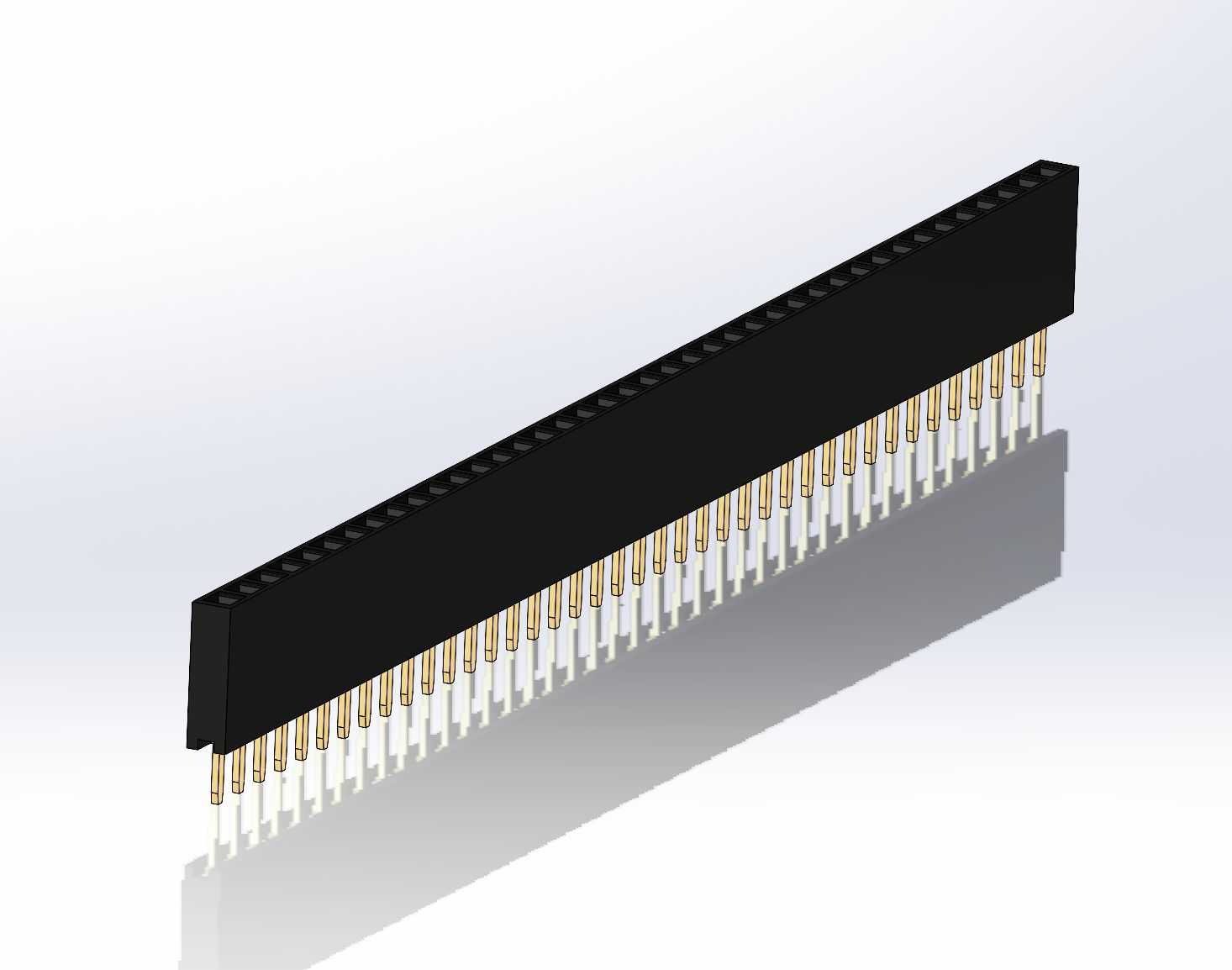

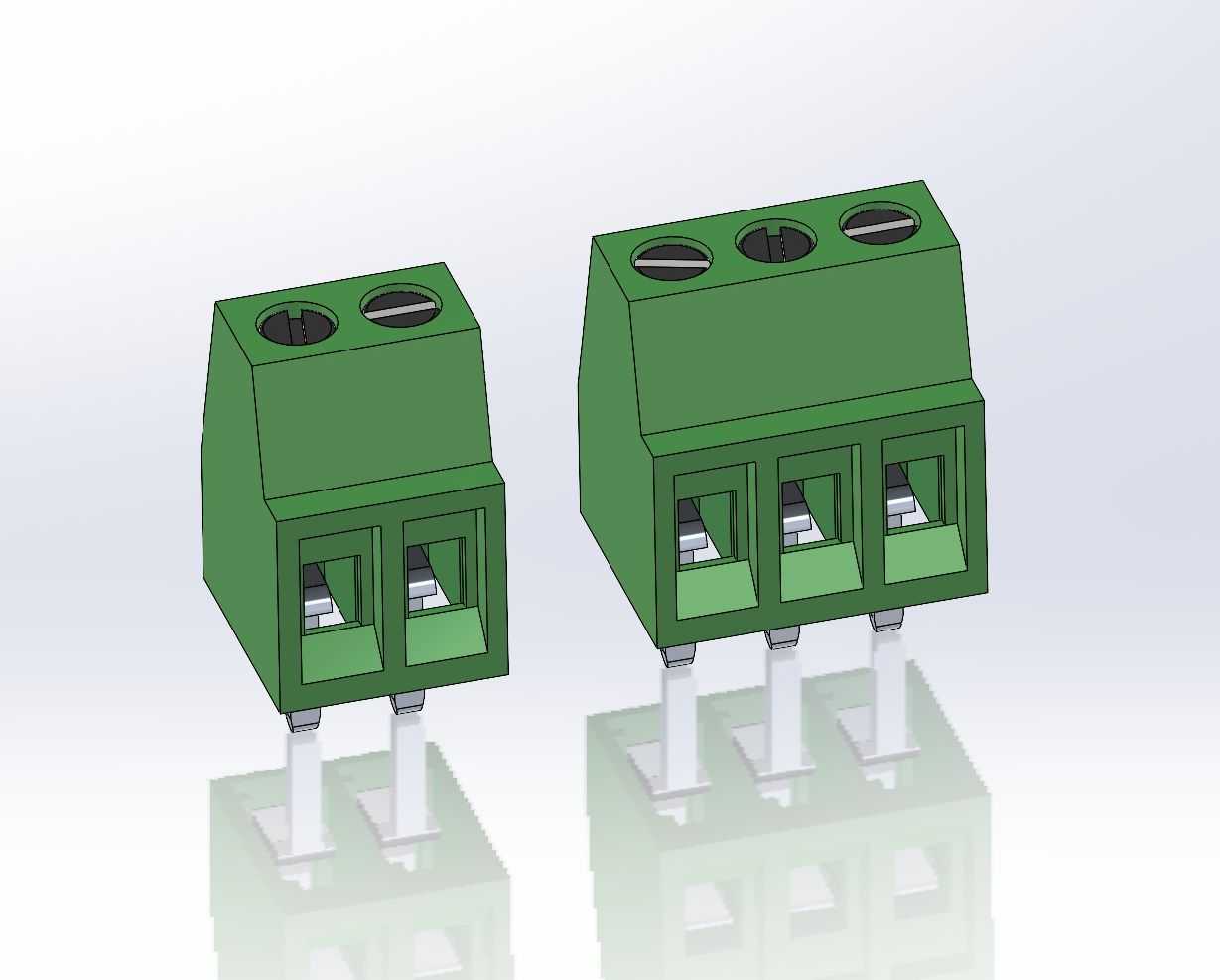

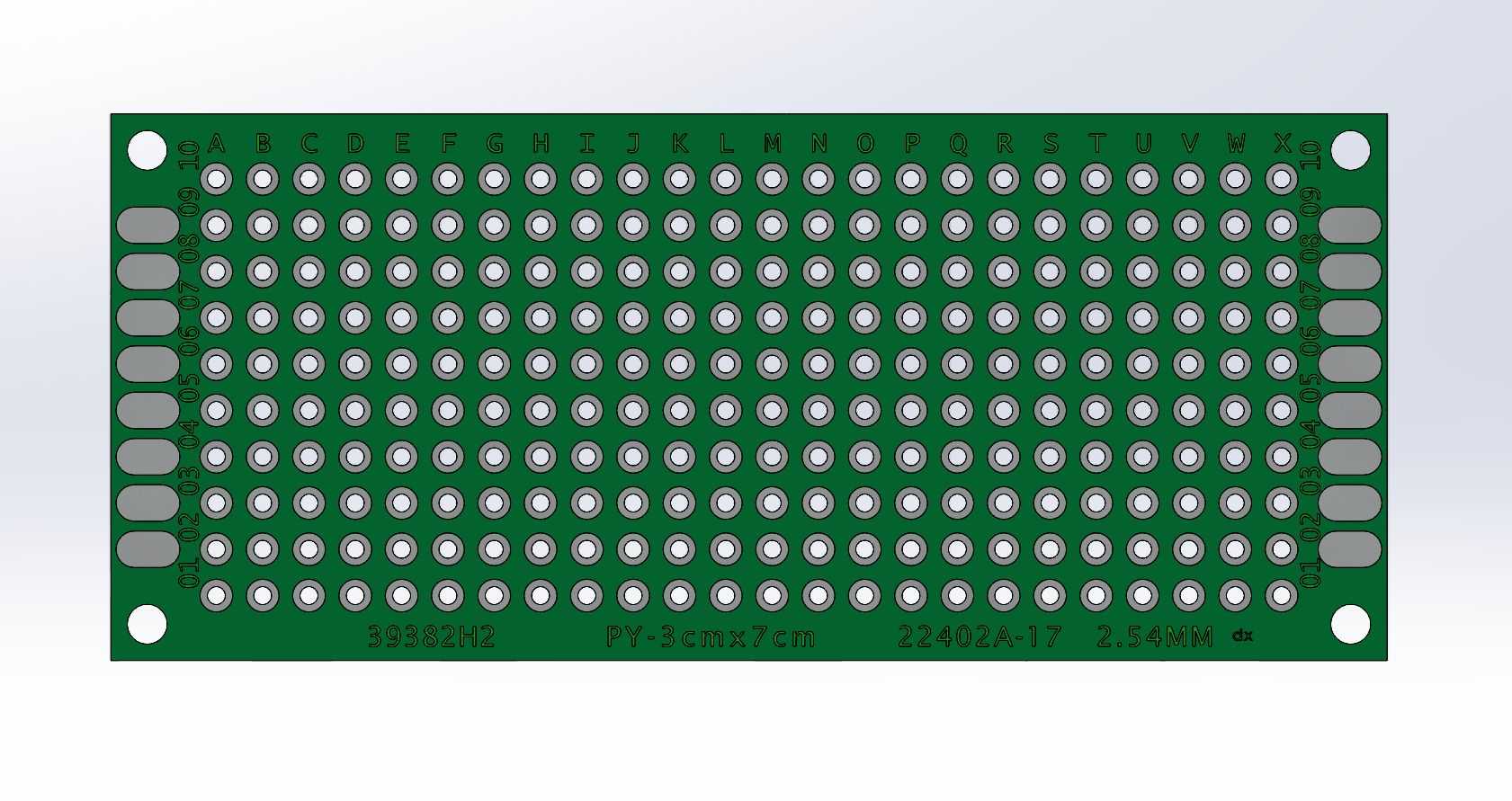

板件的行列标识做了反向设计，从操作者正面看，列标识从左到右为Z到A，行标识数字保持正向顺序，这种设计是考虑到板件插接时，背面的走线对应正面的引脚定义，避免接线时出现引脚对应错误，对于习惯从板背面走线的开发者来说，标识逻辑完全匹配操作习惯，不用额外做标识转换。板上的母触点与螺钉端子做了分体式设计，10x凹形40位插座、2x6x2位拧紧接线板、26x3位拧紧接线板可以根据实际搭试需求灵活组合，不需要焊接，直接通过板上的插孔压接固定，接线板的压接间距为2.54mm，适配常规22-16AWG线径的导线接入，拧紧螺丝为M2规格，拧紧力矩控制在0.2N·m即可保证接触可靠，不会因为力矩过大压断导线铜芯。

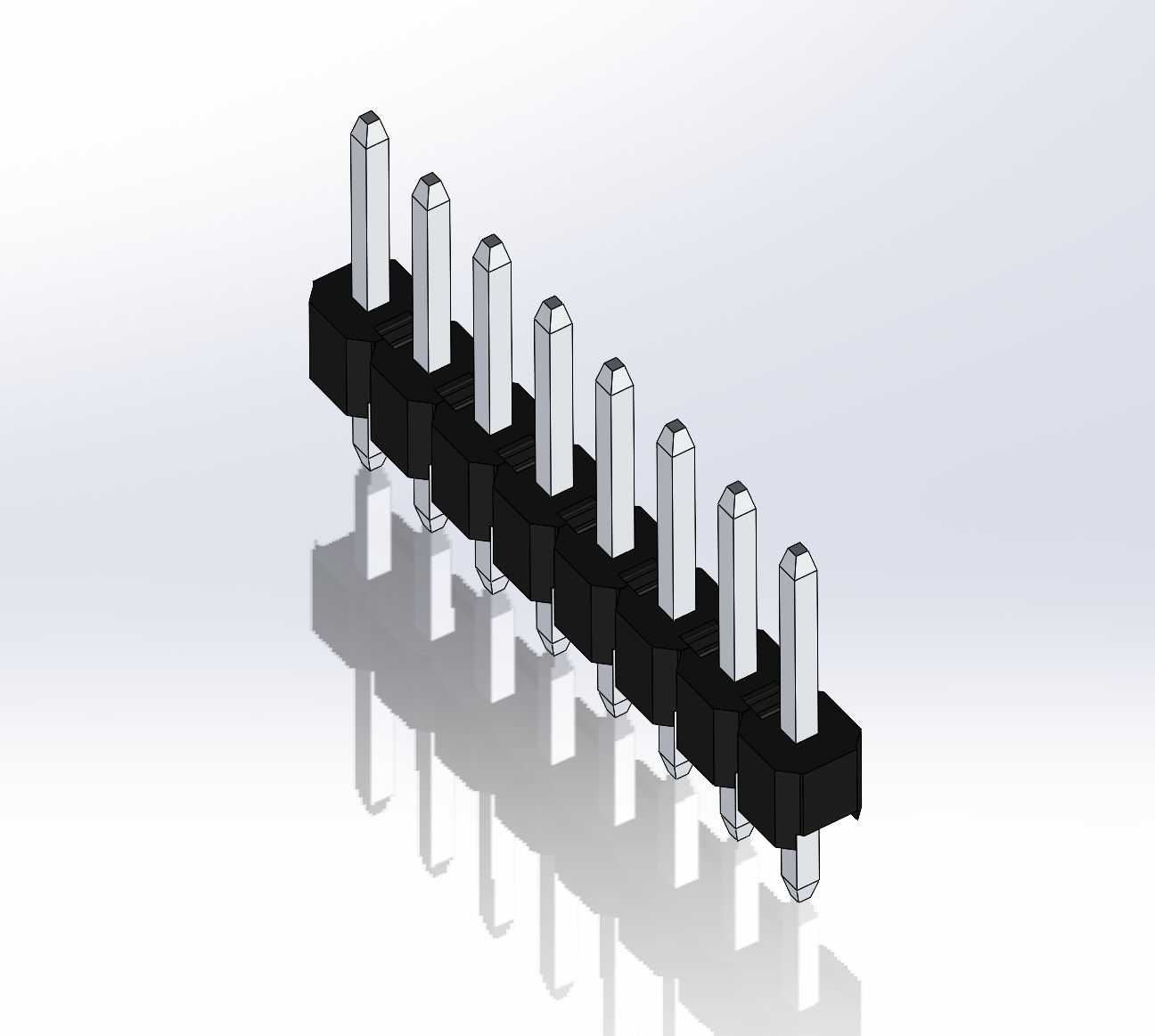

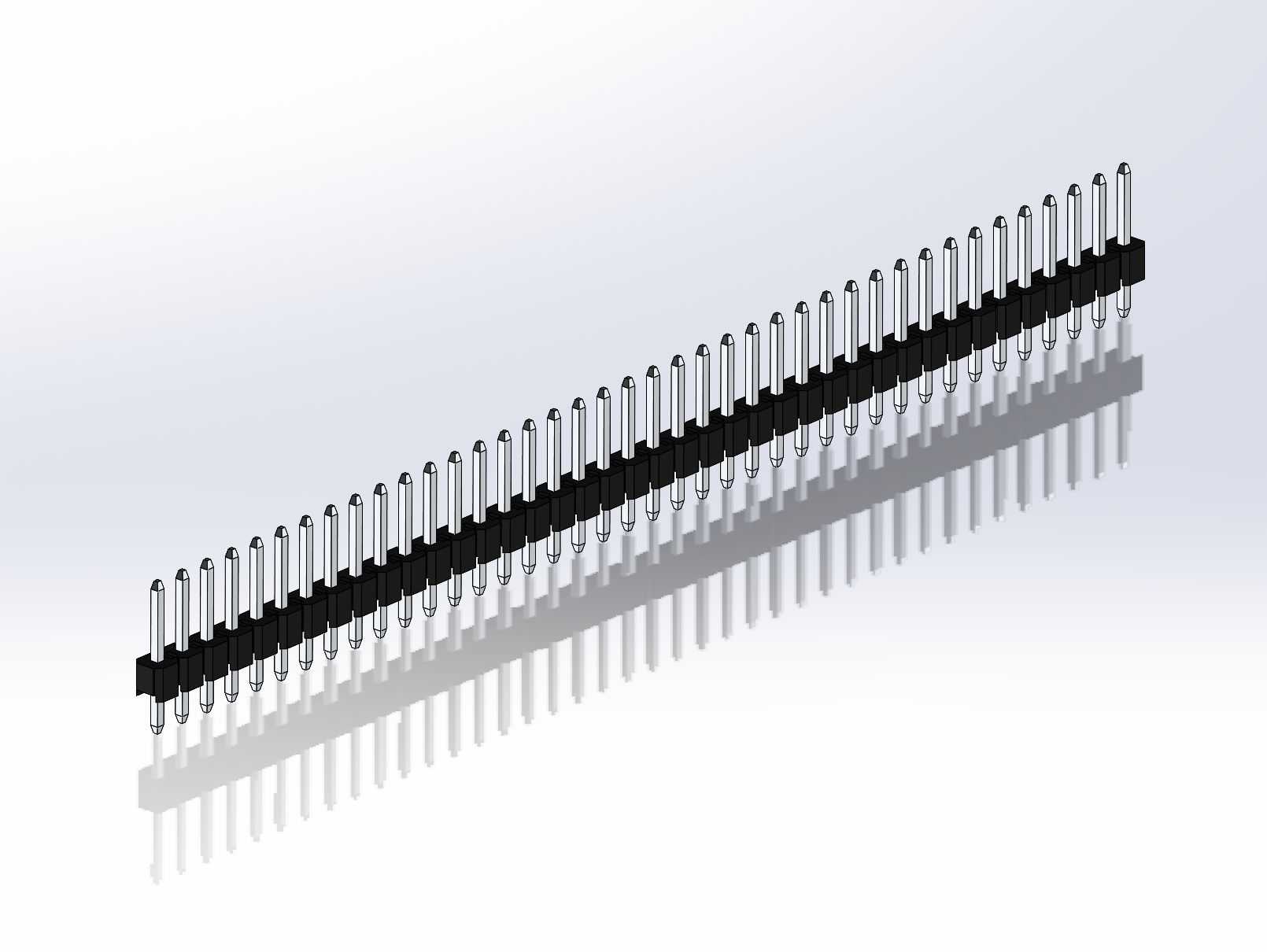

组件内的触点阵列做了参数化设计，在建模过程中可以通过调整特征树内的阵列实例数，快速修改所需的引脚数量，不需要重新绘制触点特征：如果需要减少引脚数，直接将LPatterm Divots中的实例数修改为比Contacts中的实例数少1即可，单针使用场景下可以直接抑制LPatterm-Divots特征，快速得到单针触点模型，适配不同的原型板尺寸需求。所有板件的安装孔尺寸做了公差适配，M2安装孔实际尺寸为2.18mm，属于非标准M2紧密配合公差，安装时不需要额外加铜套，直接用M2螺丝即可将板件固定在安装基座上，不会出现晃动间隙；M3安装孔为标准3.2mm通孔，适配常规M3螺丝固定，安装后板件与基座之间预留0.5mm间隙，避免板底焊点接触基座造成短路。

这套组件的设计核心是解决传统原型搭试过程中配件零散、接触不良、规格不统一的问题，所有板件和端子都可以统一收纳在配套盒内，外出做现场测试时可以直接整盒携带，不需要额外整理配件；不同规格的板件可以组合拼接，最大可以扩展到160x100mm的搭试面积，满足中小规模电路的原型验证需求，触点的接触电阻小于10mΩ，可以承载最大3A的持续电流，相比普通面包板的0.5A承载能力提升明显，适合电源类、控制类电路的初期原型验证，避免因为接触电阻过大导致的测试数据偏差。
