蓝色折环锥形全频扬声器结构设计

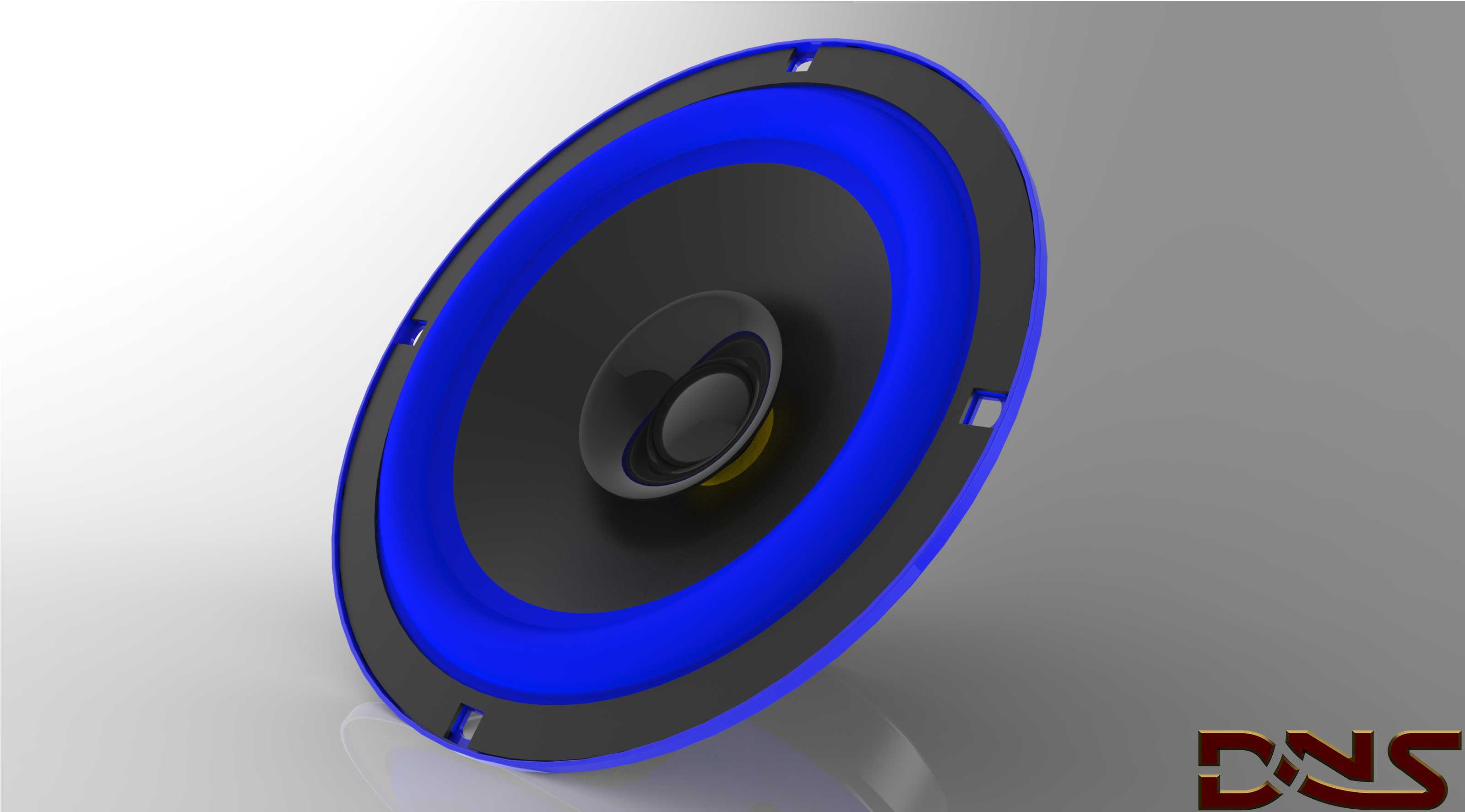

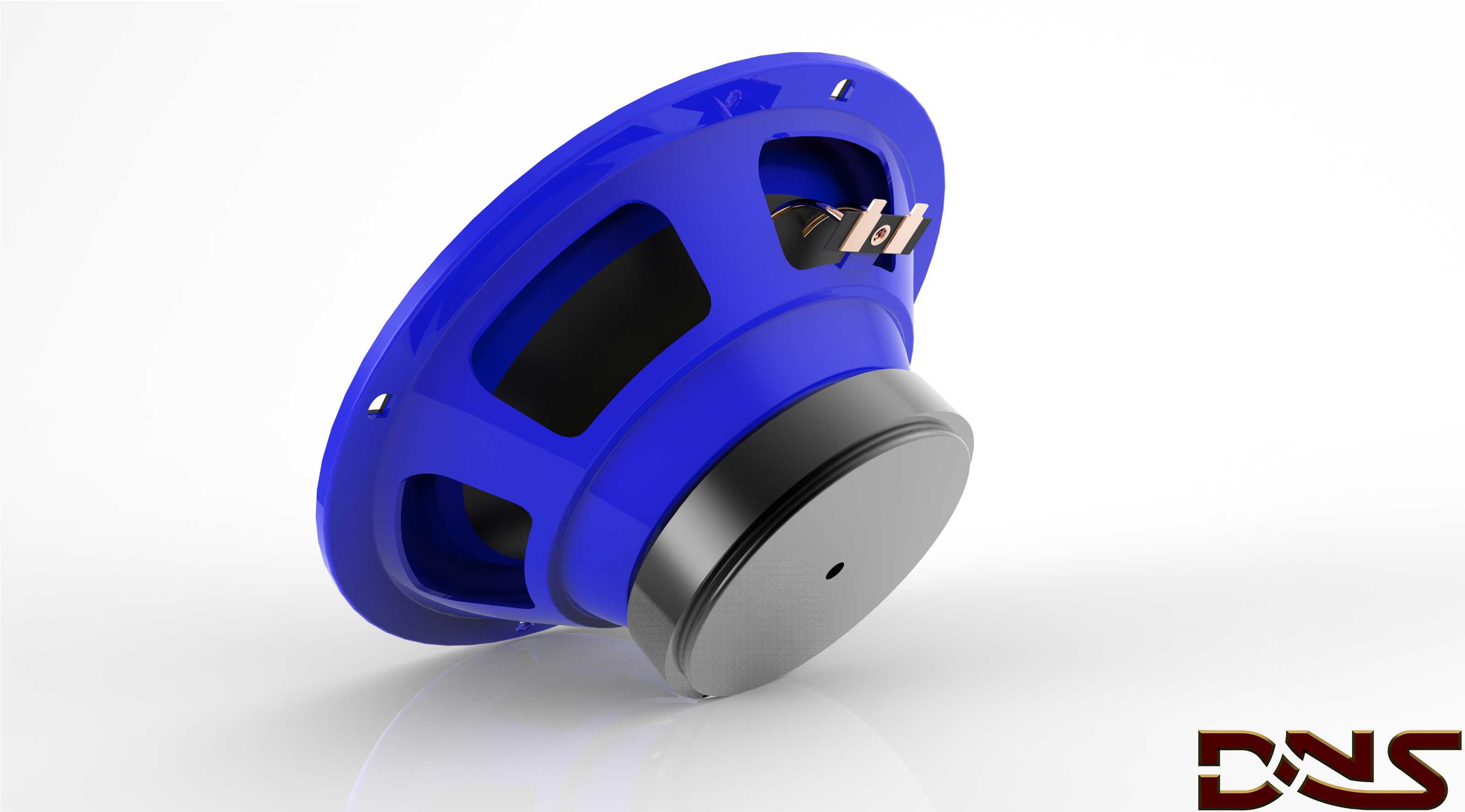

这款锥形扬声器单元的结构设计，首先围绕车载音响改装、桌面多媒体音箱、小型扩声设备的实际安装场景做了边界适配，安装法兰上预留的四个对称定位缺口，可直接匹配市面主流6.5英寸规格的扬声器安装沉台，安装时无需额外扩孔或定制转接支架，法兰边缘的厚度控制在2.2mm，嵌入安装位后可与箱体面板保持齐平，不会出现突出或凹陷的装配公差问题。从功能实现逻辑来看，折环部分采用蓝色高顺性丁基橡胶材质建模，折环的波纹弧度经过反复调整，既可以保证振膜做轴向活塞运动时的顺性足够，降低低频段的谐振失真，又能限制振膜的横向摆动，避免大动态信号输入时音圈蹭到磁隙内壁造成擦圈故障。振膜主体采用掺加碳纤维的纸基复合材质建模，锥盆的锥角设定为120度，这个角度可以在保证振膜刚性的前提下，拓宽中频段的指向性，让偏离扬声器轴向30度范围内的听音区域都能获得相对平直的频响曲线，不会出现高频段快速衰减的问题。中心的防尘帽采用半球形硬质铝材质，除了阻挡外界灰尘进入磁隙之外，还可以对高频段的声波做扩散补偿，弥补锥盆高频响应不足的缺陷。磁路部分采用外置式T铁与华司结构建模，磁钢的厚度与直径匹配振膜的推力需求，可给音圈提供均匀的磁场驱动力，保证音圈在磁隙内运动时受力均匀，减少非线性失真。弹波部分的支撑结构在建模时做了分层处理，定心支片的波纹数量设定为3个，可提供足够的回复力，让振膜在大振幅运动后能快速回到平衡位置，降低瞬态失真。接线端子部分设置在法兰盘的后侧，预留的焊片位置可直接焊接音频线材，也可适配插片式接线端子，满足不同生产场景的装配需求。在建模过程中，所有配合面都预留了合理的装配公差，折环与锥盆的粘接面宽度设定为3mm，保证粘接强度的同时不会占用振膜的有效振动面积；磁路部分的磁隙宽度控制在0.8mm，既可以给音圈留出足够的运动空间，又能保证磁场的利用率，提升单元的换能效率。这款扬声器的实际用途覆盖了近场听音环境的全频发声需求，既可以作为全频单元单独使用在小型桌面音箱中，也可以作为中频单元搭配高音、低音单元组成多分频音箱系统，在车载音响改装场景中，其安装尺寸可直接替换多数原厂配备的同规格车门扬声器，无需改动车门内饰板结构。设计过程中还考虑了长期使用的可靠性，法兰盘采用ABS加玻纤的材质建模，抗老化性能优异，可适应车载环境下高低温交替、潮湿多尘的使用工况，不会出现长期使用后法兰脆裂的问题；折环材质的抗疲劳性能经过结构优化，在额定功率下长期工作不会出现折环开裂、顺性下降的问题。振膜表面的阻尼涂层在建模时也做了对应的结构体现，可抑制振膜自身的分割振动，让中频段的频响曲线更平滑，减少不必要的峰谷，降低后续分频器设计的调试难度。
