车载低音扬声器单元结构设计

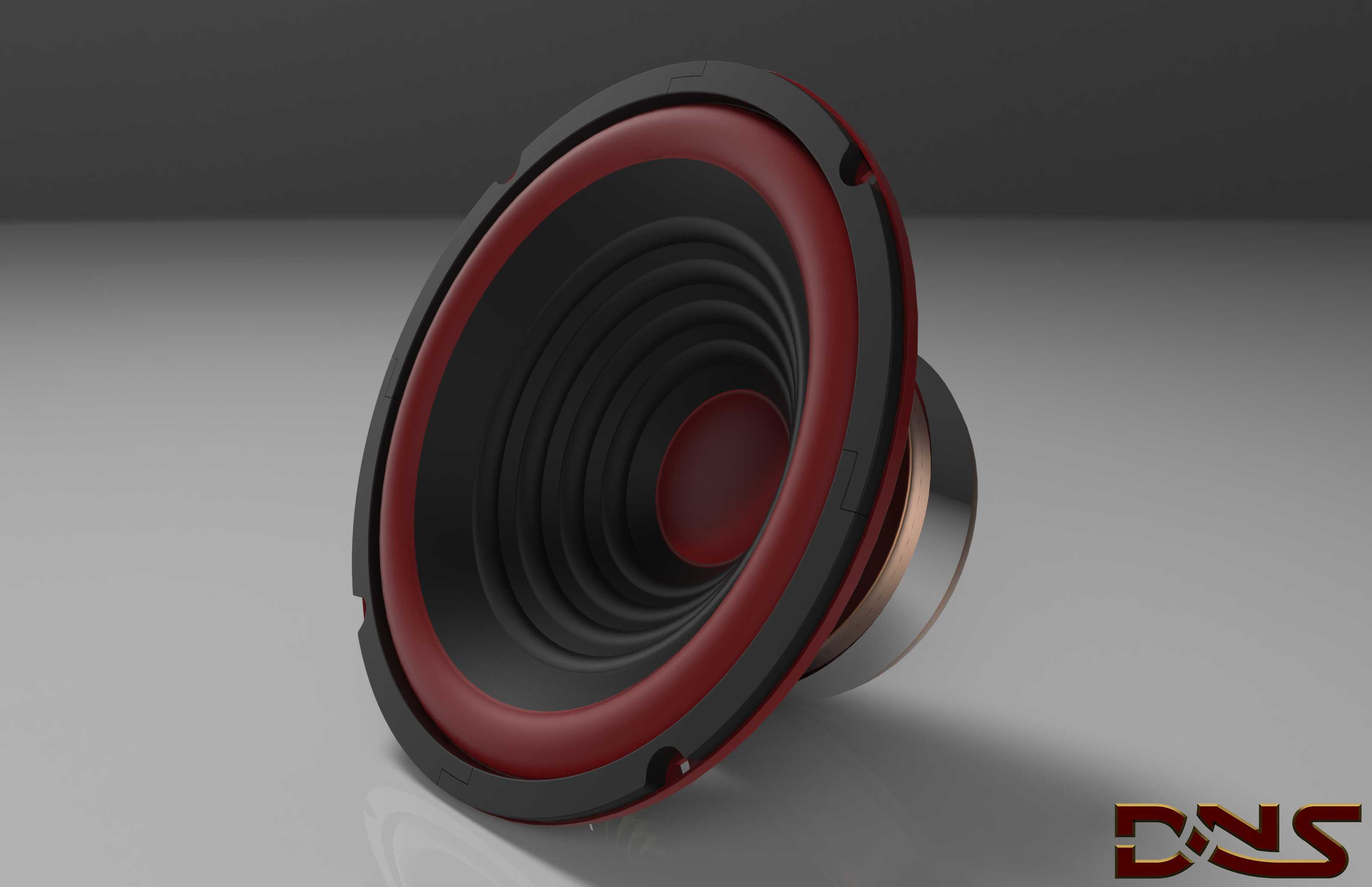

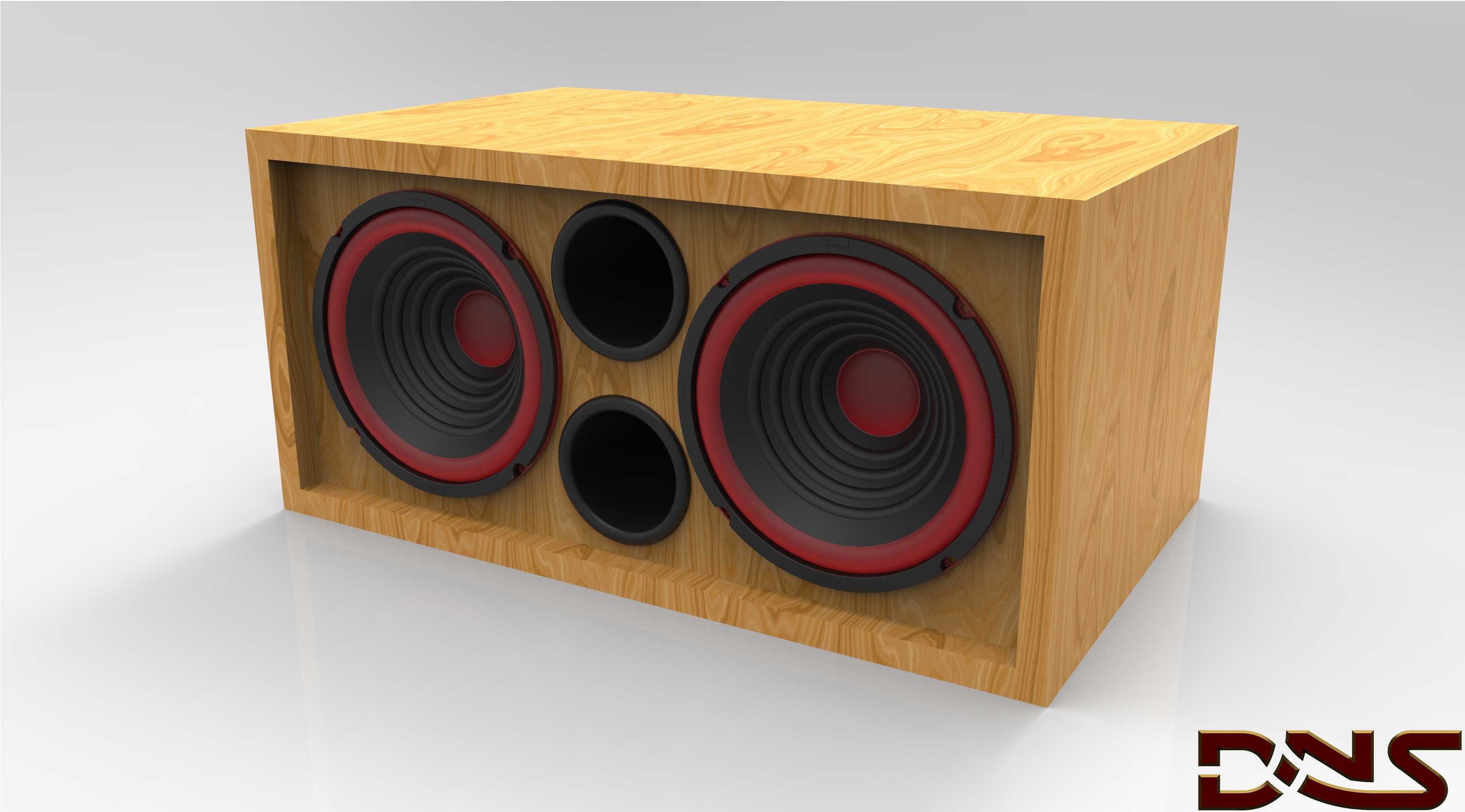

日常做车载音响改装、家用桌面音箱开发的结构设计时，低音单元的三维结构还原度直接决定后续箱体匹配、安装定位的效率，这次建模的低音扬声器单元，首先要考虑的是实际装车或者装入箱体时的安装边界，单元的法兰盘外径做了常规6.5英寸规格的适配，也就是标称165mm的安装直径，法兰盘上预留的四个安装孔位采用对称分布设计，孔位中心距适配市面上绝大多数通用型低音喇叭的安装沉台，不需要额外在箱体或者车门钣金上重新打孔定位，能直接匹配现有改装位的安装尺寸。从功能特性上看，这个低音单元采用了大折环橡胶悬边设计，折环的截面是半圆弧凸起结构，这种结构能给纸盆提供足够的顺性，保证大动态低频输出时纸盆的线性冲程足够，不会因为悬边拉扯导致低频失真，折环的橡胶材质邵氏硬度控制在45度左右，既不会因为过软导致纸盆横向晃动，也不会因为过硬影响低频下潜的灵敏度。纸盆部分采用了混合纤维压制成型的锥盆结构，锥盆的锥角经过反复调整，从中心防尘帽到折环连接处的锥面斜率，是按照低频声波的扩散角度优化的，能减少锥盆分割振动带来的频响峰谷，中心的防尘帽采用凸球顶设计，除了防止灰尘进入磁隙之外，还能对中高频的频响延伸起到一定的补偿作用，避免低音单元在分频点附近的频响跌落过快。磁路部分采用了外置式的T铁加华司结构，磁钢采用常规的铁氧体磁环，磁隙的宽度控制在1.2mm，刚好能容纳音圈的绕线部分做上下往复运动，不会因为磁隙过窄导致音圈蹭圈，也不会因为磁隙过宽降低磁通量利用率，音圈的骨架采用耐高温的KAPTON材质，能承受长时间大功率输入下的温升，不会因为过热导致骨架变形。建模的时候特意还原了弹波的结构细节，弹波也就是定心支片，采用的是同心圆波纹的布质浸胶结构，安装在盆架和音圈骨架之间，和上方的折环共同作用，保证音圈在磁隙里始终保持居中位置，不管是大振幅运动还是小信号输入，都不会出现偏心蹭磁的问题。盆架采用的是薄钢板冲压成型的结构，盆架上的镂空开孔是为了让纸盆背部运动时的空气能顺利流通，减少腔体内的空气阻尼对低频响应的影响，盆架的厚度做了1.2mm的等厚度设计，保证结构刚性的同时不会额外增加单元的整体重量，安装法兰盘的背面做了一圈密封胶条的安装槽，实际装配的时候可以嵌入一圈EVA密封胶条，装在车门或者箱体上的时候能保证安装面的气密性，避免声短路影响低频效果。在实际应用场景里，这类低音单元既可以用在车载音响的前门原位改装，搭配车门腔体作为低音箱体使用，也可以装入密闭式或者倒相式的独立低音炮箱体里，作为家庭影院或者专业音响系统的低频发声单元，建模的时候特意把各个部件的装配间隙都做了还原，比如折环和盆架的粘接位宽度、弹波和盆架的压合台阶、磁路部分和盆架的铆接位置，这些细节在做结构干涉检查的时候非常有用，后续如果要做衍生型号的开发，比如调整磁钢尺寸、更换不同顺性的折环，只需要在现有模型基础上修改对应参数就能快速完成方案迭代，不需要从零开始重建模型。另外在安装边界的处理上，单元的整体深度也就是从法兰盘安装面到磁钢尾部的距离，做了常规72mm的尺寸设计，这个深度能适配绝大多数车型的车门安装位深度，不会出现装上车门之后磁钢顶住车窗玻璃的问题，接线端子部分做了插片式的设计，采用6.3mm规格的通用插片，能直接匹配市面上绝大多数的音响连接线插头，不需要额外做转接线。从设计思路上来说，整个建模过程没有做多余的装饰性结构，所有的外形特征都是服务于功能实现，比如折环上的一圈红色装饰圈，除了外观辨识度之外，其实也能对折环的边缘起到一定的加固作用，减少折环长期往复运动出现的边缘开裂问题，纸盆表面的压纹结构也是为了增加纸盆的整体刚性，减少大音量下的盆体分割振动。
