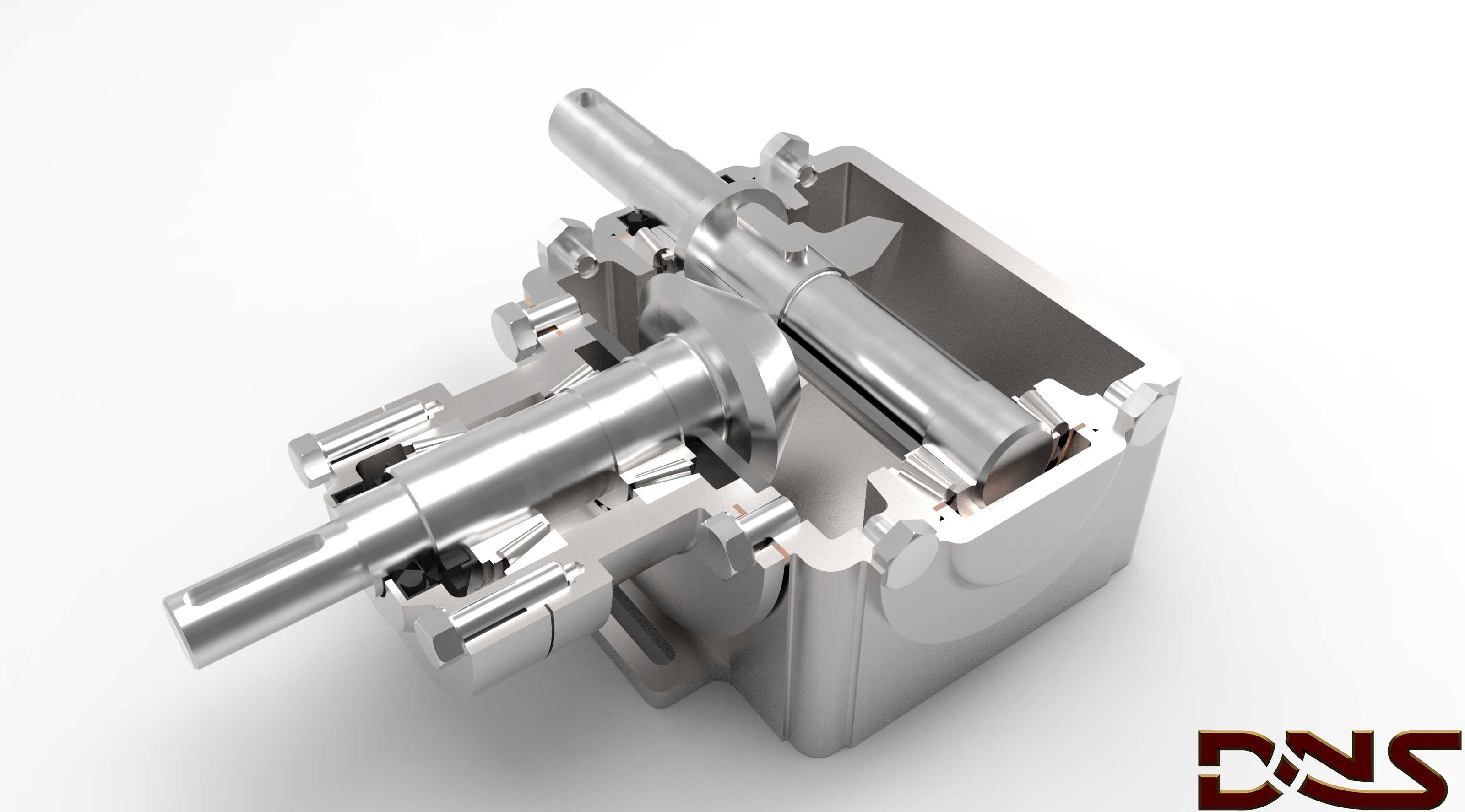

剖视结构同轴式双级齿轮减速装置

项目分类:3D模型 发布时间:2021-10-21 ID:330147
  • 剖视结构同轴式双级齿轮减速装置
  • 剖视结构同轴式双级齿轮减速装置

这款剖视展示的同轴式双级齿轮减速装置,核心应用场景覆盖中小功率传动链路的转速匹配与扭矩放大环节,常见于轻工输送线、小型自动化专机、食品包装辅机、农用小型机具的动力传输段,用来匹配原动机高转速低扭矩的输出特性,将动力调整为作业端需要的低转速高扭矩输出状态。从实际使用角度看,这类同轴布局的减速结构最大的优势是输入输出轴处于同一轴线,安装时不需要额外调整轴系对中偏差,能直接对接同轴线布置的驱动电机与作业负载,大幅缩减传动单元的整体安装占用空间,尤其适合安装空间局促、动力输入输出端要求同轴排布的设备场景。从功能特性上看,装置采用两级直齿锥齿轮加圆柱斜齿轮的传动组合,第一级锥齿轮组完成输入动力的转向与初步减速,第二级斜齿轮组承担主要的减速比分配与扭矩传递,斜齿轮的啮合重合度更高,传动过程中齿面受力更均匀,运行时的冲击与噪音比纯直齿结构低不少,能适配连续运转的作业工况。箱体采用剖分式方形铸铝壳体结构,剖分面沿着轴系的中心平面设置,日常维护时不需要完全拆卸设备两端的外接连接件,只需要拆开上半部分箱体就能直接检查内部齿轮啮合状态、更换润滑脂、调整轴承游隙,维护操作的便利性远高于整体式封闭箱体。设计思路上,整个轴系的支撑全部采用圆锥滚子轴承配对布置,能同时承受齿轮啮合过程中产生的径向力与轴向力,轴承的安装位置预留了调整垫片的放置空间,装配时可以通过增减垫片厚度来调整锥齿轮的啮合间隙,保证齿面接触印痕处于合理区间,避免因间隙过大导致传动冲击、或是间隙过小导致齿面异常磨损。输入轴与输出轴的轴端都设计了标准的轴伸与键槽结构,键槽的尺寸按照通用传动件的配合标准设计,能直接适配标准规格的联轴器、链轮、带轮等外接传动件,不需要额外加工轴端结构。箱体的安装底座设置了四个带沉孔的安装脚,安装孔的中心距按照通用安装尺寸规范设计,能直接固定在标准规格的设备安装面板或是机架上,安装时不需要额外制作转接板。从安装边界来看,整个装置的最大外轮廓尺寸适配常规小型传动单元的安装空间,输入轴伸与输出轴伸的长度控制在合理范围,外接连接件时不会和箱体的加强筋、安装脚产生结构干涉,箱体顶部预留了注油孔的位置,底部设置了卸油口,日常更换润滑油时不需要倾斜设备,就能完全排空箱体内的旧润滑油。内部的齿轮全部采用合金结构钢材质的设计参数,齿面经过硬化处理,能承受额定工况下的长期接触应力与弯曲应力,齿轮的参数设计经过啮合校验,避免出现根切、齿顶干涉等设计问题,轴类零件的轴肩过渡位置都设计了圆角过渡,减少应力集中带来的断轴风险。箱体内腔的容积按照润滑需求设计,齿轮运转时能将润滑油飞溅到各个轴承与啮合齿面,不需要额外设置强制润滑管路,简化了整体结构。实际选型时,这类同轴减速装置可以根据负载的转速、扭矩需求匹配对应的减速比,不需要改动外部安装尺寸,就能适配不同功率等级的驱动电机,通用性较强。在装配流程上,整个结构的零件装配顺序遵循从轴系组件到箱体合装的逻辑,先将齿轮、轴承、定位套等零件预装到输入轴、中间轴、输出轴上,再将预装完成的轴系组件依次放入下半箱体的轴承座孔内,调整好齿轮啮合间隙后,合上上半箱体,穿入连接螺栓并按照规定扭矩拧紧,最后安装轴端的密封件与端盖即可完成装配。密封结构采用接触式橡胶油封,能有效防止箱体内的润滑油泄漏,同时阻挡外部的粉尘、水汽进入箱体内部,适配多粉尘、轻度潮湿的作业环境。
