紧凑型平行轴齿轮传动减速装置结构

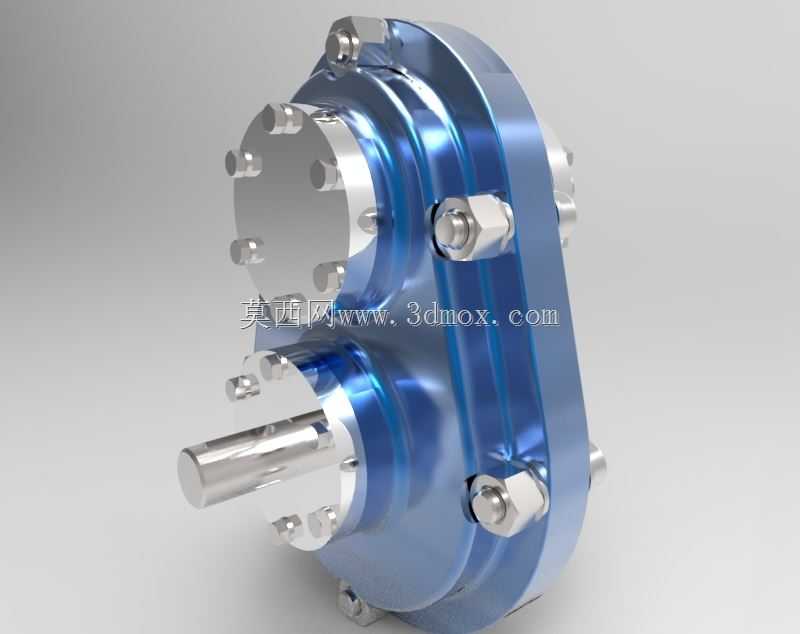

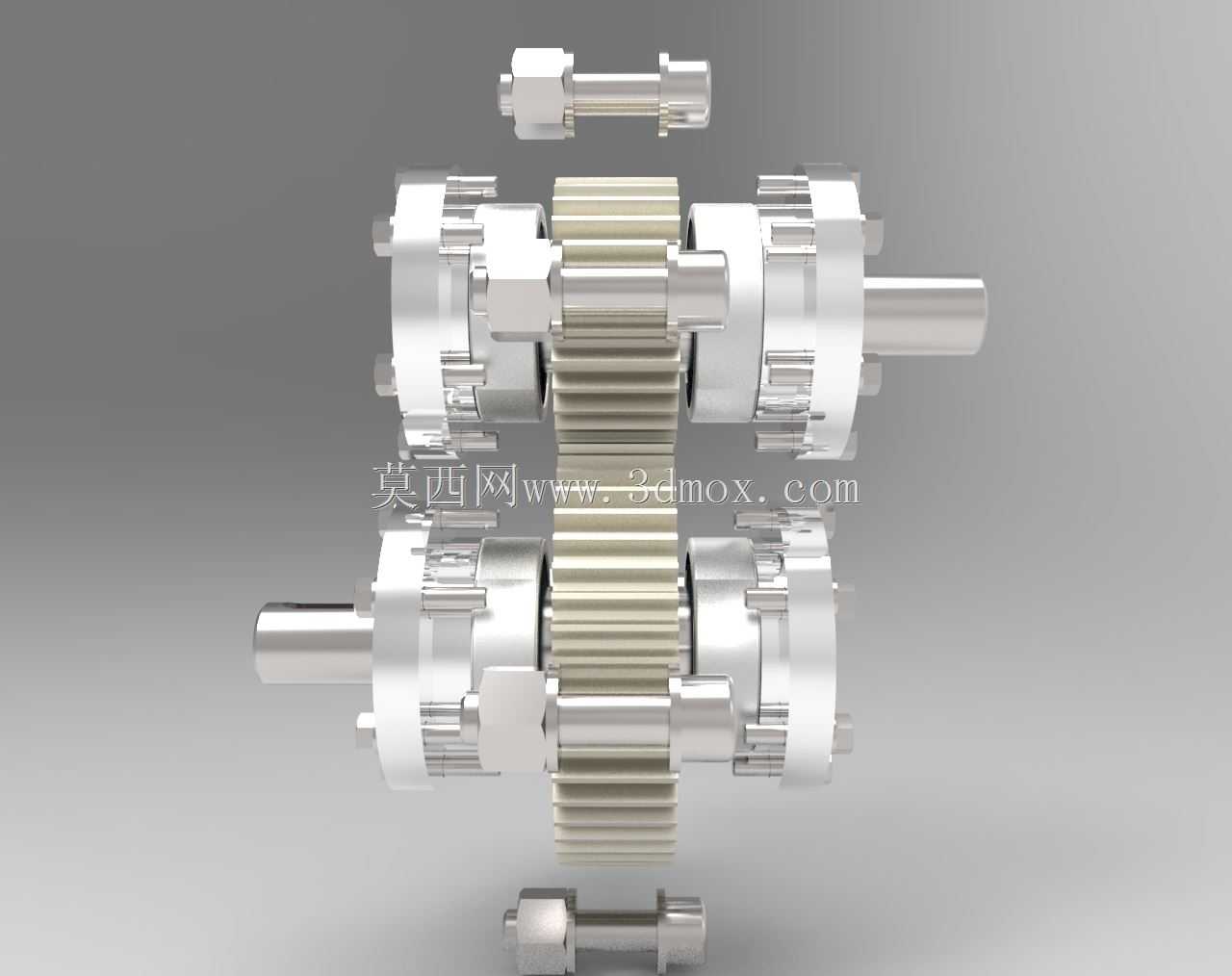

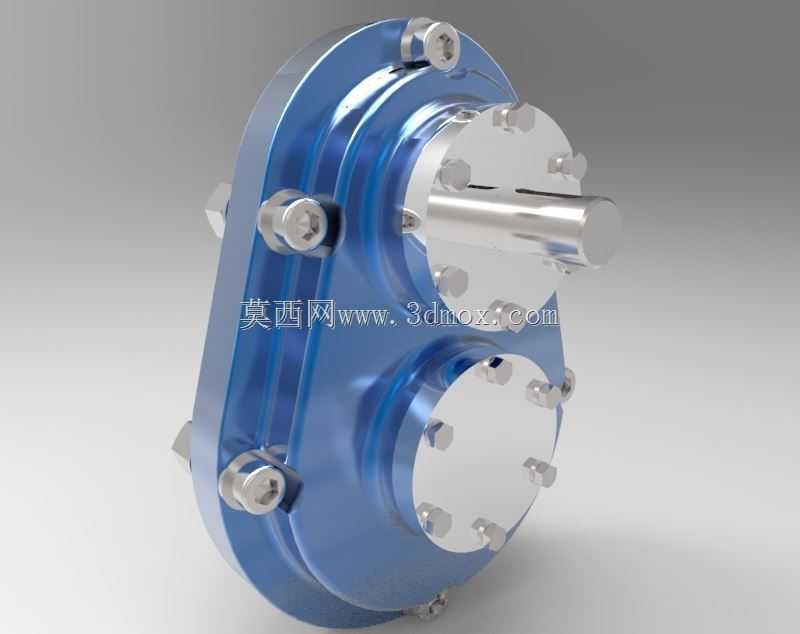

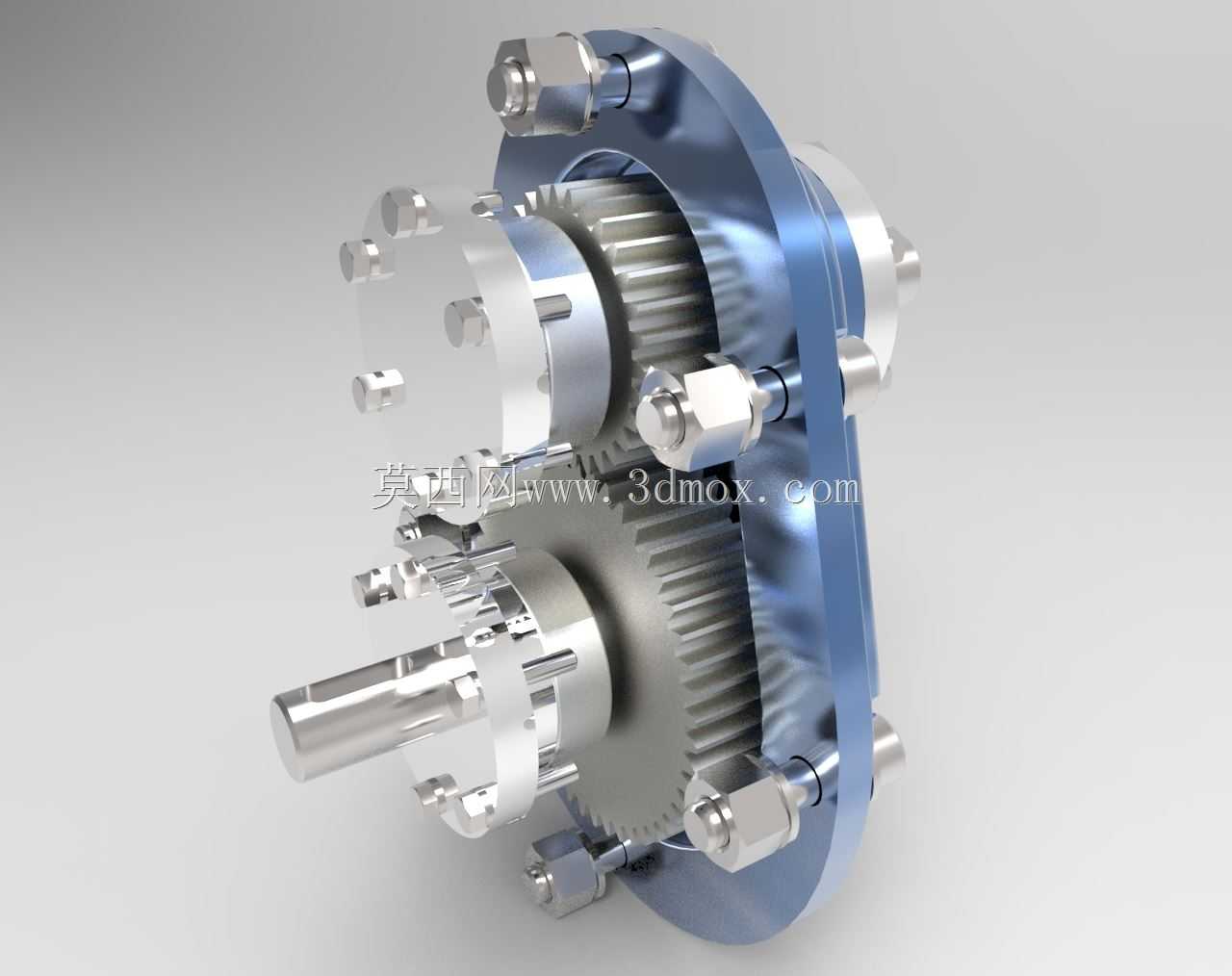

　　这款平行轴式齿轮减速结构，核心应用场景覆盖轻工输送线、小型自动化专机、实验室教学演示台架这类对安装空间有严格限制的传动场合，区别于大扭矩重载行星减速结构，它的设计定位是中小功率段的转速匹配与扭矩放大，适配输入转速在千转级的动力源，能将原动机的高转速按照固定传动比降至作业端需要的低转速，同时按传动比倍数提升输出扭矩，满足执行端的负载驱动需求。从结构设计逻辑来看，整体采用剖分式双壳体布局，两侧端盖通过周向均布的螺栓与主壳体锁紧，既保证了齿轮啮合腔的密封性能，也方便后期维护时拆解检查齿轮磨损情况、更换润滑脂，不需要完全将整个装置从安装基座上拆卸下来。内部采用两级直齿圆柱齿轮传动，高速级小齿轮直接与输入轴做一体化设计，

　　减少了轴与齿轮的连接装配环节，降低了高速运转时的同轴度误差带来的振动；中间轴上的大小齿轮采用过盈配合加平键周向固定，保证扭矩传递的可靠性，低速级大齿轮与输出轴同样采用平键连接，所有轴系的支撑都采用深沟球轴承，分别布置在两端端盖的轴承位内，轴承位的公差选择基孔制过渡配合，既保证轴承外圈的固定稳定性，也避免过盈量过大导致轴承游隙过小出现运转卡滞。在安装边界的设计上，输入端的轴伸长度控制在适配常规联轴器、同步带轮的安装尺寸范围内，轴端加工有标准的键槽，不需要二次加工就可以直接与动力输出端连接；输出端轴伸直径按照额定输出扭矩做了强度校核，轴肩位置做了圆角过渡，避免应力集中导致的轴断裂问题。壳体的安装法兰采用圆形法兰布局，

　　周向预留的安装螺栓孔位置做了锪平处理，保证安装时螺栓头能完全贴合安装面，不会出现安装倾斜导致的轴系不对中问题。齿轮的参数选择上，所有齿轮都采用标准渐开线直齿齿形，压力角取通用的20度，齿面做了调质处理，齿顶高系数取标准值，啮合侧隙控制在合理范围内，既避免热胀冷缩导致的齿面卡滞，也不会因为侧隙过大导致传动反向间隙超标，影响传动精度。润滑方式采用脂润滑，不需要设计复杂的油池、油标、放油螺塞结构，进一步压缩了整体结构的体积，也避免了润滑油泄漏污染作业环境的问题，适合在食品包装、电子组装这类对洁净度有一定要求的生产场景使用。在实际选型匹配时，需要注意输入轴与原动机的同轴度偏差不能超过允许范围，安装时要通过塞尺检查法兰安装面的贴合间隙，

　　避免强行锁紧螺栓导致壳体变形，挤压轴承造成运转阻力过大、温升过快的问题。日常运转过程中，齿轮啮合的噪声控制在合理区间，因为直齿轮的啮合是线接触，相比斜齿轮会有轻微的啮合冲击，但因为整体功率不大，振动幅度完全在常规工业设备的允许范围内，不需要额外加装减震底座。整个结构的外形轮廓没有突出的尖锐棱角，所有螺栓头都沉在壳体的沉孔内，避免运转过程中剐蹭周边的管线或者操作人员的衣物，安全性设计符合常规工业设备的安全规范。端盖与壳体的结合面加工有密封槽，加装O型密封圈，能有效阻挡外界的粉尘、水汽进入齿轮腔内部，也能防止内部润滑脂泄漏，适配多粉尘的生产车间环境，不需要频繁做密封维护。
