工业起重吊装用弯钩式吊具结构设计

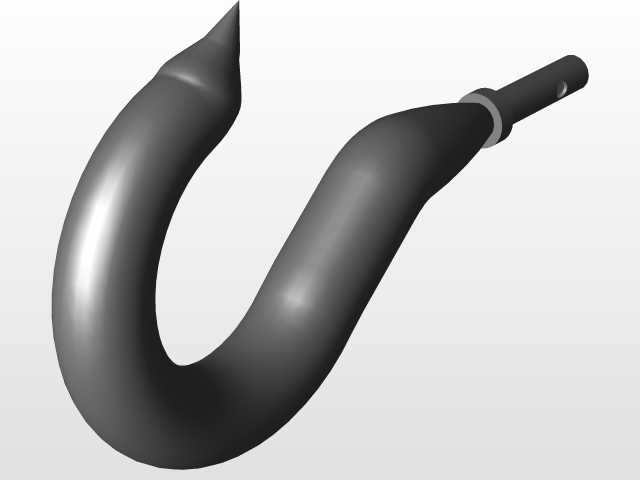

在车间物料转运、重型设备吊装、仓储装卸作业场景里，这类弯钩构件是起重吊具系统里直接接触载荷的核心受力部件，日常作业中需要配合钢丝绳、卸扣、起重横梁完成从几公斤工具到数吨工业构件的垂直起吊、水平移位作业，其结构合理性直接决定吊装作业的安全冗余。从结构设计逻辑来看，弯钩主体采用平滑过渡的大曲率弧段设计，没有出现直角转折或者截面突变的结构，避免起重作业中载荷集中在局部应力点引发塑性变形，钩尖位置做了收窄钝化处理，既能够顺利穿入吊环、吊装孔完成挂接，也不会因为过于尖锐划伤吊装带或者被吊工件的表面涂层，同时钩尖的上扬角度经过反复校核，挂接完成后在载荷晃动的工况下不会出现脱钩风险。尾部的安装杆段做了等直径圆柱设计，杆身预留的横向销孔用于和吊具上端的连接座完成销轴固定，安装时只需要将杆段插入连接座的对应安装孔，穿入防脱销轴加装开口销锁定，即可完成和上部起重吊链、电动葫芦吊钩组的刚性连接，安装边界适配市面上多数通用型起重吊具的连接座尺寸，不需要额外做转接件加工。从功能特性上看，整个钩身的截面从钩尖到尾部安装段呈现渐变式加粗设计，靠近安装端的钩身截面直径最大，匹配吊装作业时的弯矩分布规律——越靠近固定端的位置承受的弯曲载荷越大，渐变截面的设计在保证整体承重能力的前提下，尽可能降低了构件自身重量，减少起重设备的无效载荷消耗。钩身与安装杆衔接的位置做了锥面过渡，避免应力集中在衔接焊缝或者结构转折处，即使在偏载吊装的工况下，载荷也能顺着锥面平滑传递到安装杆段，不会出现局部应力超限的问题。实际选型应用时，需要根据作业场景的额定起重量匹配对应截面尺寸的弯钩，轻载工位比如车间工装夹具、小型零部件的吊装，可以选用小截面规格的弯钩，配合手动葫芦完成工位间的物料转运；重载工位比如钢材下料区的型材吊装、设备维修区的重型部件移位，则需要匹配更大截面的同结构弯钩，配合电动葫芦或者桥式起重机完成作业。设计建模过程中，需要重点校核钩身弧段的最小截面处的弯曲应力、剪切应力，同时要验算尾部销孔位置的挤压应力，确保在1.25倍额定载荷的静载试验下，构件的变形量在弹性形变范围内，不会出现永久变形；还要考虑反复加载下的疲劳强度，因为日常吊装作业中载荷的起升、下降、移位都会带来动态冲击，平滑的弧面过渡能够减少应力集中点，提升构件的疲劳使用寿命。另外这类弯钩在使用时通常会配套防脱卡扣，不过在本结构设计中，钩尖的上扬角度已经预留了足够的防脱余量，即使防脱卡扣出现失效，在常规吊装晃动幅度下，吊索也不会从钩身滑出，给作业安全增加了一道冗余保障。安装杆段的直径公差需要按照h7级精度加工，保证和连接座的安装孔配合间隙在合理范围，避免吊装过程中钩身出现不必要的径向晃动，影响吊装对位的精度；尾部销孔的位置需要和安装杆的轴线垂直，确保销轴安装后受力均匀，不会出现单侧挤压磨损过快的问题。从实际使用反馈来看，这种一体成型式的弯钩相比拼接焊接的吊钩，整体结构强度更高，没有焊接缺陷带来的失效风险，长期使用过程中不需要频繁检查焊缝开裂问题，降低了日常设备点检的工作量，适合在生产车间、仓储物流、设备安装等高频吊装作业场景长期使用。
