桌面级小型风力涡轮发电装置结构设计

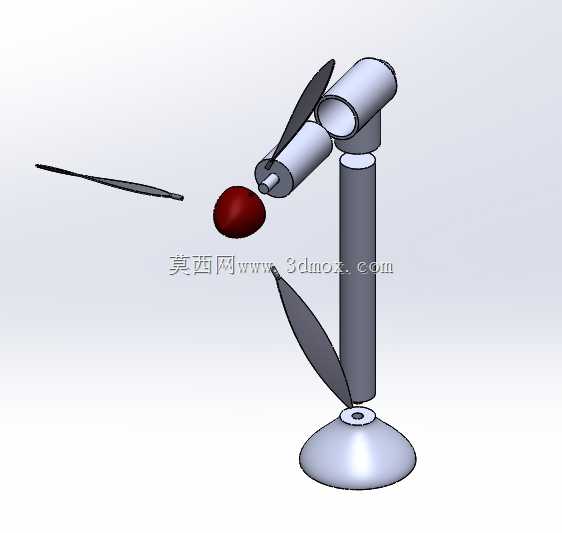

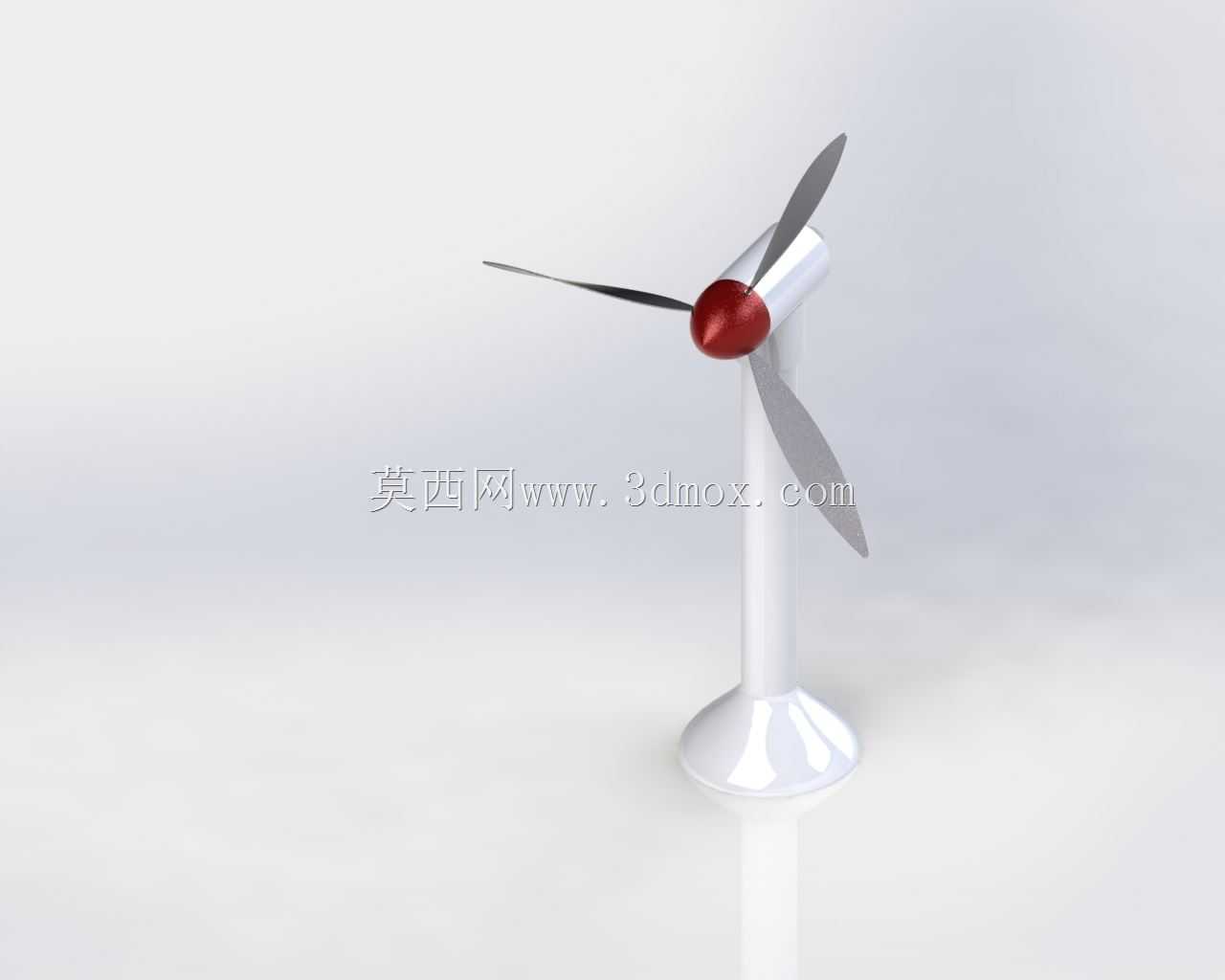

　　在分布式微能源采集、教学演示场景以及小型户外离网供电场景中，这类小型立式风力涡轮装置的应用覆盖范围正在逐步拓宽，不同于兆瓦级并网风电机组的复杂变桨、偏航结构，这类小型装置的设计核心是在低风速区间实现稳定的风能捕获，同时兼顾安装便捷性与运行可靠性。从结构组成来看，整套装置分为三个核心功能段：底部的圆形配重底座、中部的立式支撑塔筒、上部的叶轮与内置发电单元。底座采用大直径圆盘式结构，自身重量占整机重量的六成以上，主要作用是降低整机重心，在桌面放置或者户外低矮平台安装时，无需额外打膨胀螺栓固定，就能抵御常规阵风带来的倾覆力矩，底座底面预留了三个均匀分布的M4螺纹孔，当需要在振动较大的设备表面或者户外立杆顶部安装时，

　　可以通过螺栓实现刚性固定，安装边界的适配性覆盖了平面放置、立杆固定两种主流的小型风电设备安装场景。中部塔筒采用等直径薄壁圆柱结构，一方面作为上部发电单元与叶轮的支撑载体，内部预留的穿线空腔可以将发电单元引出的电源线隐蔽布设，避免线缆外露带来的老化、缠绕风险，塔筒与底座、塔筒与上部机舱的连接均采用止口定位加小螺栓紧固的方式，既保证了同轴度要求，也能在需要维护拆解时快速拆分，无需专用工装。上部的叶轮采用三叶片布局，叶片翼型选用低速风能捕获效率较高的薄型圆弧翼型，叶片根部与轮毂的连接采用嵌入式固定结构，没有额外的变桨调节机构，这种设计的考量是针对小型装置的应用场景，简化结构降低故障点，在风速3-12m/s的区间内，

　　固定桨距的三叶片结构就能实现稳定的转速输出，匹配内置的小型永磁发电机，能够输出满足小型传感器、低功耗照明模块使用的直流电能。叶片前缘做了圆弧钝化处理，避免高速旋转时的锐边安全风险，轮毂前端的整流罩采用流线型椭球结构，能够减少来流风的正面湍流损失，引导气流平滑流向叶片工作面，提升风能利用效率。设计过程中针对叶轮的动平衡做了专项优化，每个叶片的重量差控制在0.5g以内，整机在额定转速下运行时的振动幅度控制在0.1mm以内，避免长期振动导致的连接螺栓松动、发电单元轴承磨损问题。这类小型装置既可以作为新能源教学的演示教具，直观展示风能到电能的转换过程，也可以部署在野外监测点位、户外露营场景中，配合储能模块为低功耗用电设备提供持续的离网供电，

　　在城市建筑的阳台、露台等微风环境下，也能实现小功率的能源采集，适配当下分布式微能源系统的搭建需求。结构设计上充分考虑了民用场景的使用安全，所有外露的旋转部件边缘都做了倒圆角处理，整机外壳采用绝缘的工程塑料材质，即使在潮湿环境下运行也不会出现漏电风险，塔筒的高度经过多轮迭代验证，既保证了叶轮位置的来流不受底座遮挡影响，也不会因为塔筒过高导致整机重心上移，提升放置稳定性。叶轮的旋转直径经过匹配计算，在保证足够扫风面积的前提下，控制整体尺寸不会过大，避免在桌面放置时占用过多空间，同时旋转过程中叶片不会超出底座的投影范围，减少误触旋转部件的概率。
