商铺布线用简易卡扣式电线固定夹

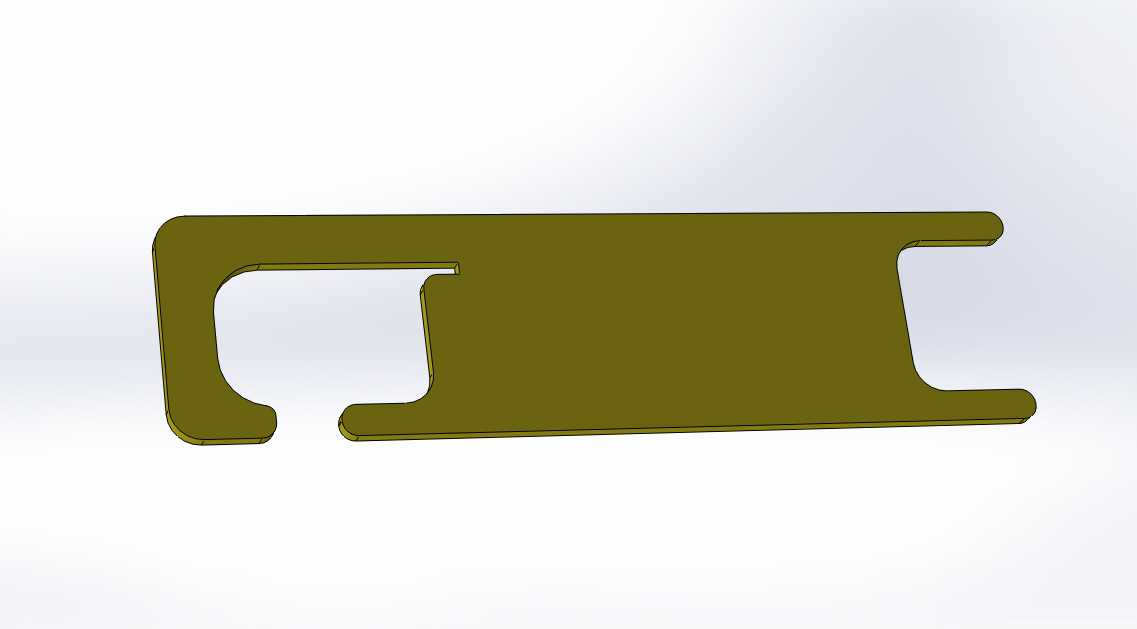

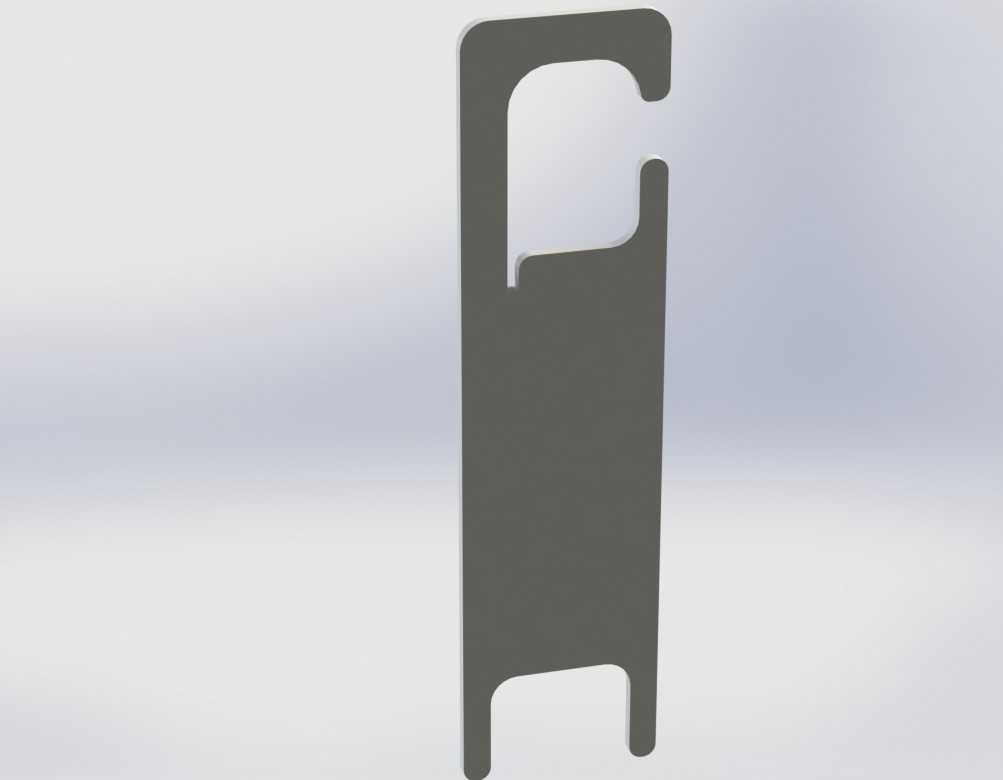

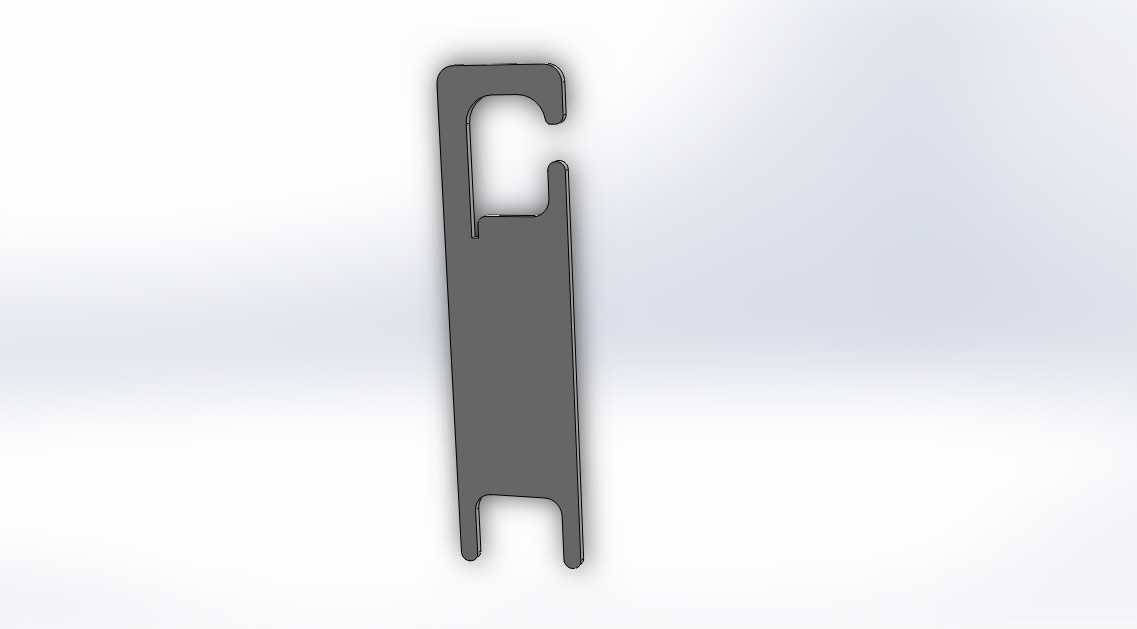

　　日常商铺内部的明线布线作业中，经常会遇到线缆沿货架、墙面、设备侧边敷设时缺乏规整固定件的问题，传统的扎带固定需要穿孔或额外粘贴座，拆卸调整时还需剪断更换，线卡则需要敲击固定，容易损伤装饰面或型材表面，这款卡扣式电线夹就是针对这类零散布线场景设计的固定构件。从结构上看，整体采用单块钣金弯折成型的思路，没有额外的拼接零件，主体为带两处开口的片状结构，一侧的大尺寸C型开口是卡接固定基座的卡位，另一侧的两个对称凸耳之间形成线缆容纳槽，使用时不需要额外的紧固件，先将C型开口对准待固定的基座边沿——比如商铺常用的角钢货架边沿、金属线槽侧边、薄型装饰板的折边，推入后依靠钣金自身的弹性形变卡紧在基座上，

　　再将需要固定的电线压入另一侧的槽位内即可完成固定，全程不需要工具，徒手就能完成安装，后续调整线缆位置或者拆卸时，只需要稍用力扳动夹体就能取下，不会在安装基座上留下钉孔或胶痕，非常适合商铺装修后临时调整布线、展柜内部走线这类需要经常微调的场景。设计时特意控制了夹体的整体厚度，弯折后的边缘都做了圆角过渡，不会割破线缆的绝缘层，C型开口的开口尺寸做了适配性调整，能卡住1-3mm厚度的常见金属折边、塑料型材边沿，线缆容纳槽的宽度可以容纳3根以内的1.5平方单芯铜线，或者2根2.5平方的护套线，完全满足商铺内照明线路、小功率设备供电线的固定需求。不同于常规的螺丝固定线夹，这款夹体没有设计安装孔，完全依靠卡扣的抱紧力固定，在安装边界上，

　　要求被卡接的基座边沿有至少8mm的平直段，不能有过大的圆弧过渡或者凸起，否则会影响卡接的牢固度，夹体自身的总长度控制在50mm以内，突出安装面的高度不到10mm，安装后不会过于突兀，也不会勾挂过往的物品或者线缆。在实际使用中，这类线夹除了商铺明线固定，也可以用在设备内部的线束整理上，比如电控柜内沿安装板折边固定二次线，不需要在安装板上打孔，不会破坏原有柜体的防护涂层，批量安装时效率比传统扎带加固定座的方式高近一倍，而且因为是单一零件，没有易损的卡扣结构，反复拆装十次以上依然能保持足够的抱紧力，不会出现塑料线夹老化断裂的问题。建模过程中特意对弯折处的圆角做了处理，避免钣金加工时出现应力集中导致的开裂，所有的锐边都做了倒钝处理，

　　不管是安装时还是后续维护，都不会划伤操作人员的手部，夹体的平面部分没有多余的凸起，安装后线缆可以紧贴夹体表面，不会出现线缆翘起导致的布线凌乱问题。针对不同的布线场景，这款夹体的卡接力度做了平衡，既不会因为卡接过紧导致安装时需要过大的推力，也不会因为卡接过松导致线缆受拉扯时夹体脱落，实际测试中，固定单根1.5平方铜线时，能承受5N以上的拉扯力不脱落，完全满足日常布线的固定需求，不会因为轻微的线缆拖动就出现松脱。
