四位滚轮式金属密码挂锁三维建模作品

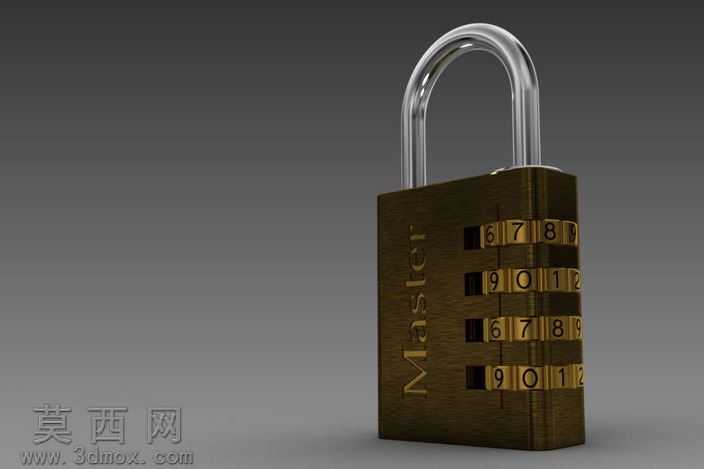

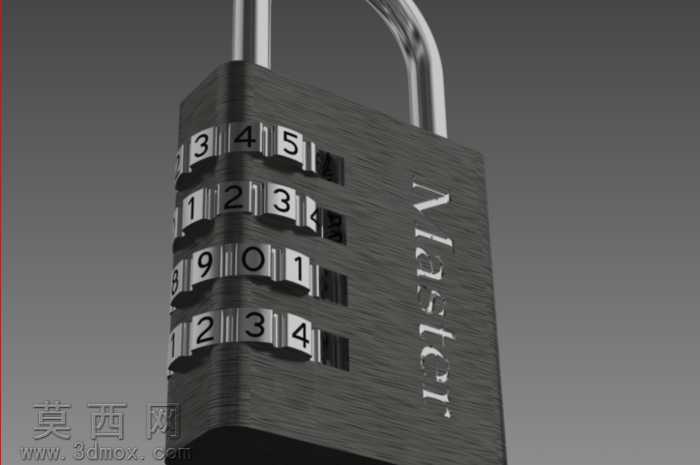

本作品为四位滚轮式金属密码挂锁的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体遵循实物测绘的尺寸比例进行1:1还原，确保各部件的装配关系完全符合实体挂锁的机械逻辑。建模初期先梳理挂锁的整体结构组成，将整体拆分为锁梁、锁体外壳、四组密码滚轮、内部锁舌卡簧组件、侧边定位结构五个独立模块，采用自下而上的装配建模思路，先逐个完成单个零件的参数化建模，再通过同轴、面重合、间隙配合等装配约束完成整体组装，避免建模过程中出现部件干涉的问题。材质渲染阶段针对不同部件做了区分处理：锁体外壳采用拉丝不锈钢材质，调整材质的粗糙度、金属度参数还原金属表面的细微拉丝纹理，同时添加轻微的环境反射效果，模拟金属材质的哑光质感；密码滚轮采用亮面镀铬金属材质，滚轮表面的数字采用凹陷蚀刻效果，数字边缘做微小的倒角处理，避免渲染时出现锐利的生硬边缘；锁梁部分采用抛光不锈钢材质，适当提高材质的反光强度，还原锁梁光滑耐磨的表面特性。结构设计上完全还原真实密码挂锁的运作逻辑，四组滚轮分别对应0-9十位数字，每转动一个数字档位，滚轮内侧的卡槽会与内部锁舌的凸点完成对位，只有当四组滚轮的卡槽全部对齐时，锁梁才能在弹簧作用下向上弹起完成解锁，建模时特意预留了滚轮与锁体之间0.1mm的转动间隙，既保证虚拟装配时的转动自由度，也还原了实物挂锁滚轮转动时的阻尼感。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮锁体正面，突出滚轮的数字层次与锁体的拉丝纹理，辅助光源从侧后方打亮锁梁轮廓，避免暗部出现死黑区域，底部添加弱反光平面承接阴影，最终呈现的效果高度还原金属密码挂锁的真实质感，可用于锁具结构演示、产品宣传素材制作等场景。
